I-PEX 83064-100B-01-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、I-PEX 83064-100B-01-D：50PIN极细同轴线束满足高密度高速连接需求

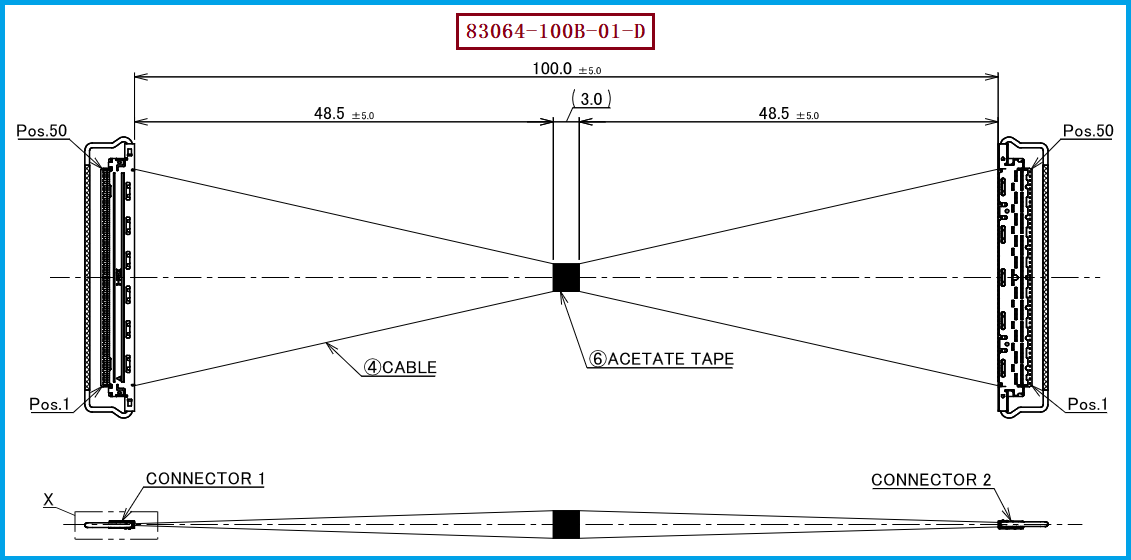

I-PEX 83064-100B-01-D 是一款 CABLINE-VS 系列 50PIN 极细同轴线束产品，图纸对应的线缆采用 AWG#40、50Ω Micro-Coaxial Cable，50根线缆按照对应Pin位进行连接，线束整体长度为 100.0±5.0mm，并采用UV胶及黑色Acetate Tape进行相应固定。该类极细同轴线束主要面向空间紧凑、高速信号传输的设备内部连接场景。对于工程师而言，产品设计需要同时考虑线缆规格、阻抗、线序、长度、端部加工及连接器结构；对于采购人员而言，则需要重点关注产品料号、连接器匹配、替代一致性、批量生产能力及供应稳定性。因此，针对成熟设备中的原装线束进行兼容替代时，需要从整体线束系统而非单一零部件进行评估。

二、50PIN 0.5MM连接器匹配，是极细同轴线束兼容替代的关键

本款极细同轴线束产品料号/型号为 I-PEX 83064-100B-01-D，按照本项目要求，线材端使用的连接器型号为 20450-250T-01，连接器规格为 50PIN、0.5MM间距。因此，在进行替代开发时，不能仅以“50PIN”作为判断依据，还需要同步确认0.5MM Pitch、连接器外形尺寸、端子排列、插合方向、锁扣结构、线缆焊接区域以及对应板端连接器等关键参数。已提供的CABLINE-VS产品资料显示，该系列采用0.5mm间距、水平对插及机械锁扣设计，并覆盖20PIN、30PIN、40PIN、50PIN等规格。 同时需要特别说明：上传资料中列出的50PIN Plug Housing型号为 20454-250T-01，与本项目指定的 20450-250T-01 料号并不一致，因此正式打样、BOM确认和采购下单前，建议依据客户实物、原厂图纸或正式BOM再次核对连接器准确料号。

三、极细同轴线束连接器兼容替代设计方法：从连接器到线材建立完整匹配

极细同轴线束连接器兼容替代设计方法的核心，是建立“连接器—线材—线序—尺寸—电气性能—成型工艺”的完整对应关系。对于 I-PEX 83064-100B-01-D，工程师在替代设计时应首先确认50PIN、0.5MM间距及连接器结构，再确认AWG#40极细同轴线、50Ω阻抗及50根线缆的Pin-to-Pin对应关系，同时核对100.0±5.0mm线束长度、连接器端焊接区域以及中部固定方式。CABLINE-VS资料显示，该系列可支持多种Micro-Coaxial Cable规格，其中包括AWG36、AWG38、AWG40、AWG42及AWG44，并针对不同线径设定相应额定电流。 因此，替代产品不能简单采用“相同PIN数、相同长度”的方案，而应在连接器机械兼容和线缆电气性能均满足要求的基础上，再进行样品验证和批量导入。

四、选型和兼容与替代方案参考及建议

针对工程师和采购人员在 I-PEX 83064-100B-01-D 替代项目中的实际需求，建议工程端首先确认原装连接器及线束实物，核对50PIN、0.5MM间距、连接器型号、线缆AWG、阻抗、线序、长度及端部结构，然后通过样品进行尺寸、导通、绝缘、耐压及信号传输等项目验证；采购端则建议要求供应商提供连接器匹配资料、线材规格、线序定义、产品图纸、样品测试数据及批量一致性能力说明，以降低替代导入风险。CABLINE-VS产品资料显示，其连接器采用机械锁扣结构，并支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线缆方案。 对于需要国产替代、降低采购成本、增加第二供应商或解决原供应渠道交付问题的客户，我们公司可提供：I-PEX 83064-100B-01-D兼容替代线束方案，可围绕50PIN、0.5MM间距连接器及AWG#40极细同轴线束要求进行开发、打样和批量生产，为客户提供更灵活的供应选择。

五、总结：以连接器兼容为基础，实现83064-100B-01-D稳定替代

总体来看，I-PEX 83064-100B-01-D 的兼容替代并不是简单复制原产品外观，而是需要围绕50PIN、0.5MM间距、线材端连接器20450-250T-01、AWG#40、50Ω、Pin位对应、100mm级线束长度及端部加工工艺建立完整的替代方案。对于工程师，重点在于连接器机械匹配、线材电气性能、信号完整性及产品可靠性验证；对于采购人员，重点则在于供应商制造能力、规格一致性、样品验证、批量稳定性及长期供货能力。依托极细同轴线束生产制造能力，我们公司可针对 I-PEX 83064-100B-01-D 提供兼容替代线束开发与生产服务，帮助客户推进国产替代、供应商切换及批量采购，为高速、小型化电子设备提供稳定可靠的极细同轴线束解决方案。
