I-PEX 82696-100B-01-D CABLINE®-VS II 系列40AWG极细同轴线束替代方案

一、40P极细同轴线束：面向高密度高速设备的连接方案

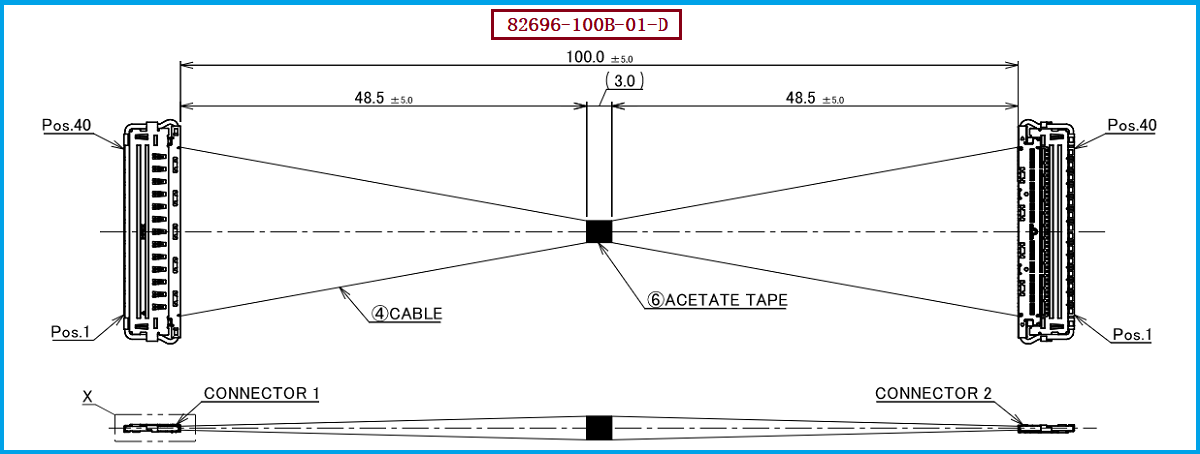

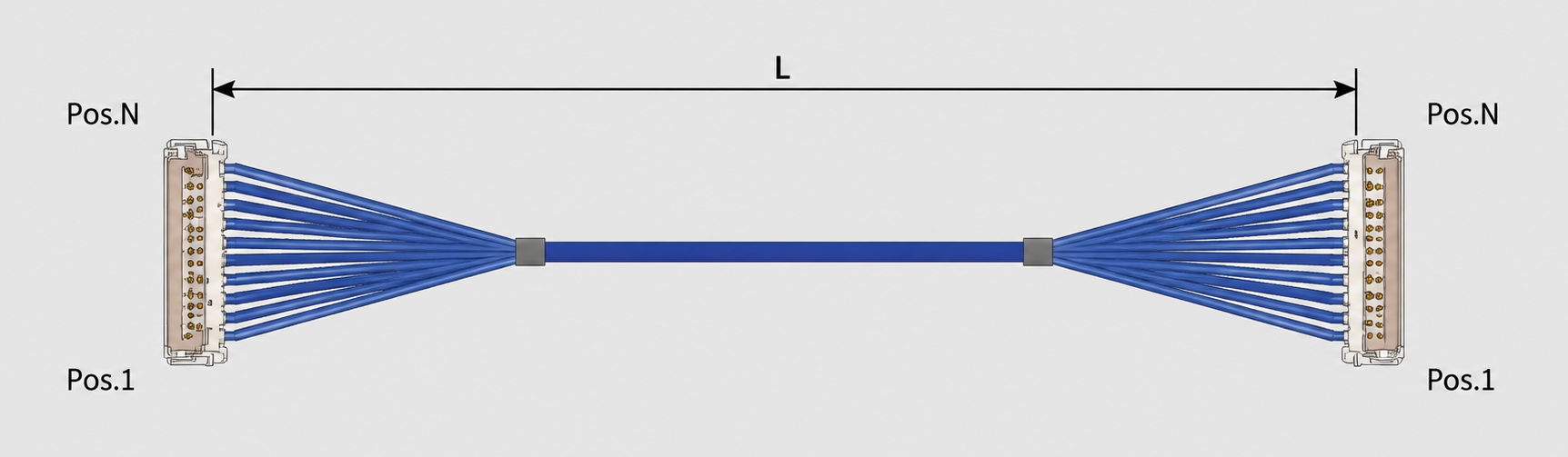

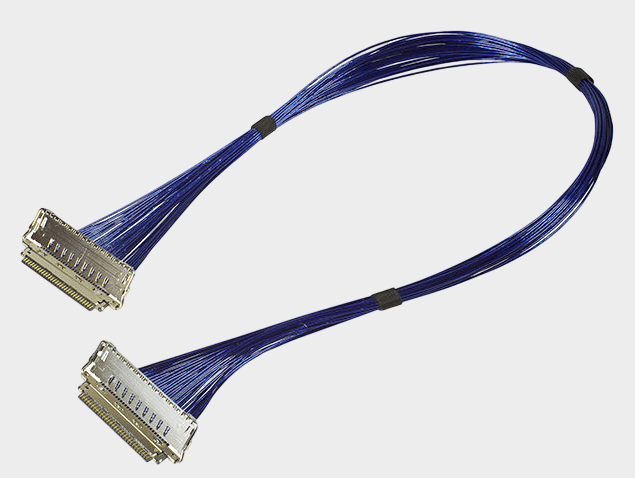

在笔记本电脑、平板电脑、显示模组、工业设备及其他内部空间受限的电子产品中，高速信号连接不仅需要满足高密度布线要求，还需要兼顾信号完整性、结构尺寸和机械可靠性。I-PEX CABLINE-VS II系列采用0.5mm Pitch水平对插结构，并支持Micro-Coaxial Cable等多种极细同轴线缆规格。I-PEX 82696-100B-01-D属于40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，线束长度为100mm，并采用1-1线位对应结构，即一端1号线位对应另一端1号线位，依次完成40个线位的对应连接。对于工程师而言，1-1直通定义能够简化PCB两端的信号映射和线束设计；对于采购人员而言，在寻找兼容替代产品时，不能只确认40P数量，还需要同步核对40AWG线缆、100mm长度、线位定义、连接器型号及整体装配尺寸，从而避免因规格不一致造成无法装配或信号异常。

二、20847-040T-01连接器与高速信号应用：替代不能只看外观

82696-100B-01-D配套使用的连接器型号为20847-040T-01，属于CABLINE-VS II 40Pin Plug Housing。CABLINE-VS II系列具有0.5mm接触间距、水平对插结构，并采用机械锁扣及ZenShield全屏蔽设计，可满足高密度、高速信号传输场景的应用需求，同时支持AWG36至AWG44规格的Micro-Coaxial Cable。对于40Pin版本，产品资料还提供了40Pin、AWG40、100mm Micro-Coaxial Cable条件下的高速性能测试参考，并涉及PCIe Gen5等高速传输应用。因此，对82696-100B-01-D进行兼容替代时，工程师应重点确认连接器Pin数、Pitch、锁扣方式、屏蔽结构、线缆规格、阻抗控制、端接工艺以及1-1线位定义；采购人员则应确认替代线束能够与原PCB端连接器匹配，并满足原设备的装配空间要求。对于高速线束而言，连接器外形相似或同为40Pin，并不意味着两款产品能够直接互换。

三、极细同轴线束如何进行耐弯折测试：机械可靠性与信号完整性同步验证

对于40AWG极细同轴线束而言，耐弯折测试不能仅以“反复弯曲后线材是否断裂”作为判断标准，而应综合验证导体、绝缘层、屏蔽层以及连接器端接区域在重复机械应力作用下的稳定性。实际工程测试通常需要根据产品安装状态确定弯曲半径、弯折角度、运动行程、往复频率和循环次数，并对线束两端进行固定，再按照规定条件实施重复弯折。测试结束后，除检查线束外观、导通、绝缘性能之外，还应进一步关注高速信号传输中的阻抗变化、插入损耗、串扰以及屏蔽性能是否发生明显变化。特别是极细同轴线束的连接器尾端、线缆出线位置和固定胶区域容易形成应力集中，因此应作为耐弯折测试的重点观察位置。CABLINE-VS II相关资料还涉及温度循环、湿热、振动、机械冲击及插拔寿命等可靠性评价项目，说明高速微型连接系统需要从机械和电气两个维度进行综合验证。具体弯曲半径和循环次数应结合实际项目规格及客户测试标准确定，不宜在缺乏试验依据的情况下直接套用固定数值。针对国产化、停产替代及供应链优化需求，我们公司可提供82696-100B-01-D兼容替代线束方案，并可按照40P、40AWG、100mm、1-1线位定义及20847-040T-01连接器配套要求进行针对性开发和验证。

四、选型和兼容与替代方案参考及建议：从连接器到高速性能进行综合确认

对于工程师和采购人员而言，I-PEX 82696-100B-01-D的替代选型应以连接器兼容、线缆规格一致、线位定义一致、机械尺寸匹配、高速性能符合要求以及可靠性验证通过为基本判断依据。CABLINE-VS II系列中，40Pin、40AWG、1-1结构还存在不同长度的相关线束型号，例如82697-100B-01-D和82698-100B-01-D；而40Pin、40AWG、1-N结构则包括82660-100B-02-D、81458-100B-02-D和82661-100B-02-D等不同型号。即使这些产品同样采用40Pin和40AWG，也不能简单视为82696-100B-01-D的完全等效替代品，因为线束长度、线位定义及具体结构可能存在差异。在实际替代项目中，建议首先确认原设备使用的20847-040T-01连接器、40P线位排列及1-1定义，再进一步确认100mm线长、AWG40极细同轴线、阻抗、屏蔽结构和端接工艺，并通过导通、绝缘、尺寸匹配、机械可靠性以及高速信号完整性测试后再进行批量导入。对于有国产替代、备件供应或第二供应商需求的客户，也可以根据实际设备样品进行线束逆向测绘、样品制作及性能验证，以提高替代方案的匹配程度。

五、总结：82696-100B-01-D适合高密度高速内部连接及兼容替代开发

总体来看，I-PEX 82696-100B-01-D是一款采用CABLINE-VS II连接体系的40P极细同轴线束，核心规格包括40Pin、40AWG、100mm线长、1-1线位定义以及20847-040T-01配套连接器，适用于对内部空间、信号完整性和连接可靠性具有较高要求的电子设备。其0.5mm Pitch高密度连接结构与极细同轴线缆能够帮助设备实现紧凑型内部布线，同时适用于高速信号传输场景。对于工程师而言，进行替代设计时需要重点关注连接器匹配、线位定义、阻抗控制、屏蔽性能、端接质量和机械可靠性；对于采购人员而言，则应重点确认替代产品是否能够实现稳定供货、尺寸兼容及批量一致性。我们公司可提供I-PEX 82696-100B-01-D兼容替代线束方案，可根据客户实际设备和应用需求，对40P、40AWG、100mm、1-1线位及20847-040T-01连接器等关键规格进行针对性匹配，为高速电子设备内部连接提供兼容替代及国产化供应方案。
