I-PEX 83065-100B-01-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一，聚焦I-PEX 83065-100B-01-D的替代需求

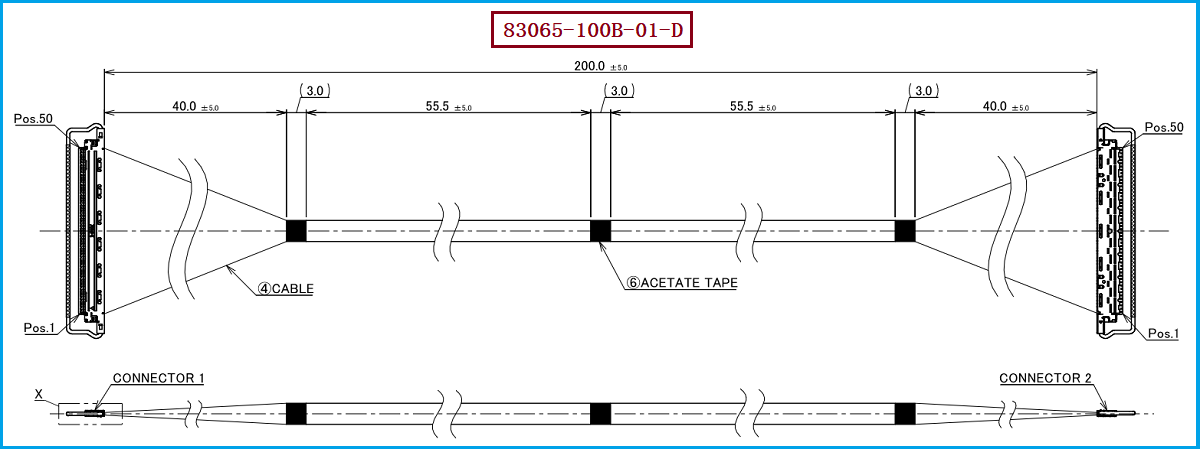

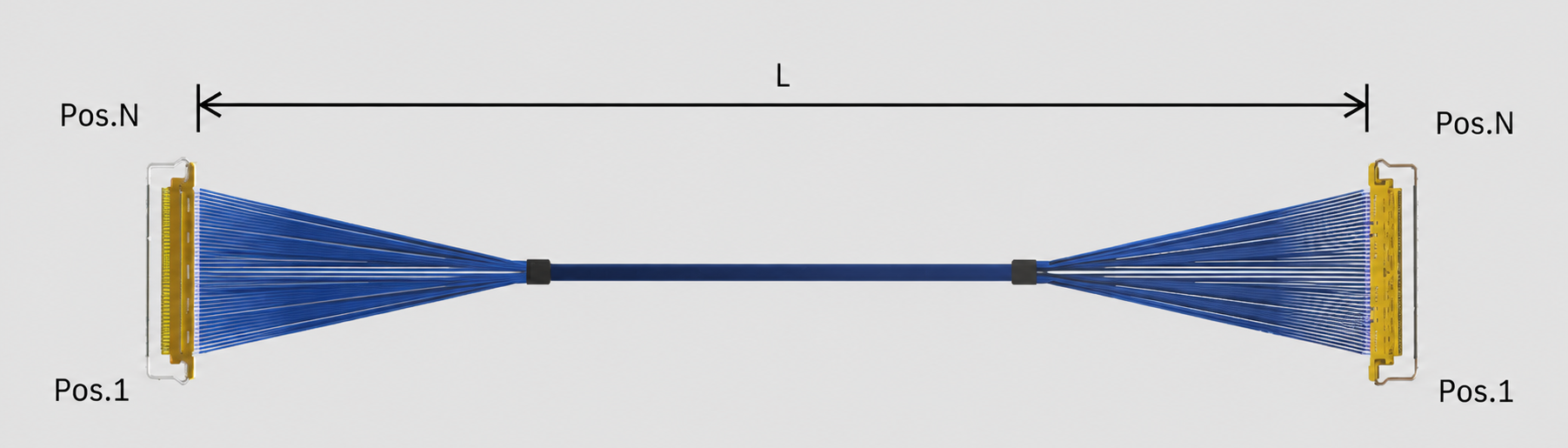

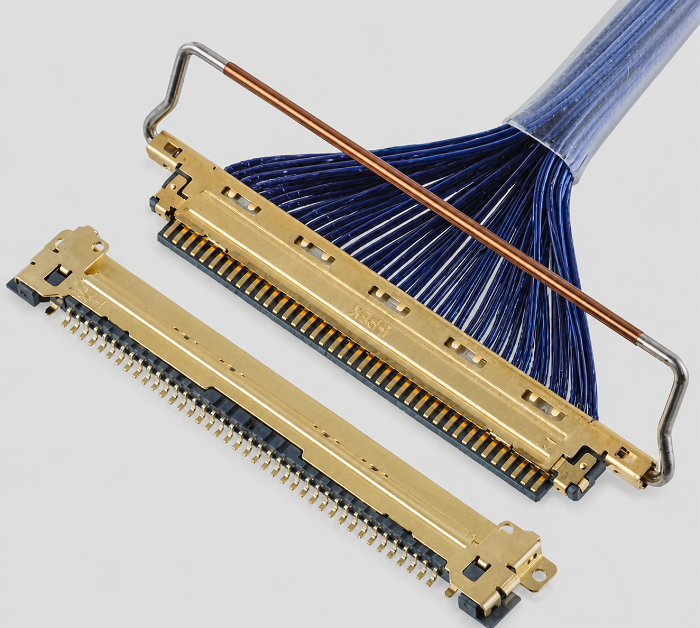

在笔记本电脑、高速显示模组、工业视觉、AI视觉及其他高密度电子设备内部连接中，极细同轴线束不仅承担信号传输任务，还关系到设备内部空间利用率、信号完整性和连接可靠性。本文针对的I-PEX 83065-100B-01-D为CABLINE®-VS系列50Pin、200mm、1-1结构极细同轴线束，采用40AWG Micro-Coaxial Cable。CABLINE®-VS采用0.5mm Pitch、水平对插结构，适用于高密度内部连接场景。对于需要国产替代、供应链优化或导入第二供应商的工程师和采购人员而言，真正需要关注的并不是简单做出一根外观相似的线束，而是机械尺寸、电气性能、连接器以及端接工艺是否能够与原方案实现有效匹配。本方案对应的线材端连接器型号为20454-250T-01，因此83065-100B-01-D、20454-250T-01、40AWG应作为替代选型的重要基础信息。

二，工程师如何判断极细同轴线束替代方案是否可靠？

判断替代方案是否可靠，首先需要确认产品规格是否真正对应，而不能只比较线长和外观。对于I-PEX 83065-100B-01-D，应重点核对50Pin数量、200mm长度、1-1结构、40AWG线材、连接器型号、端接方向及实际装配尺寸，同时确认连接器插合状态和机械锁定结构是否满足设备要求。其次需要关注电气性能，包括阻抗、导通稳定性、接触电阻、绝缘性能、衰减、串扰以及高速信号传输能力。尤其对于高速显示、视觉及AI设备内部连接，不能仅凭“40AWG相同”就判断产品能够直接替代，还需要结合实际应用进行信号完整性测试。最后还应验证端接质量、线序、屏蔽层处理、拉力、弯折性能、插拔可靠性以及批量生产一致性。只有机械、电气、工艺和可靠性均通过验证，才能称为真正可靠的替代方案。

三，I-PEX 83065-100B-01-D兼容替代方案如何进行选型？

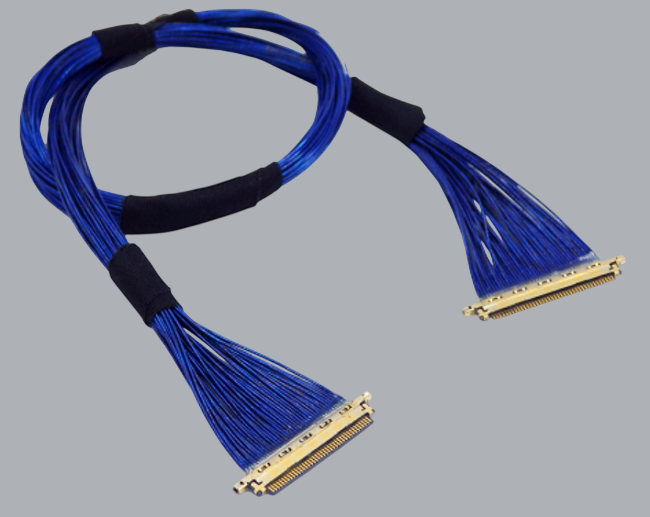

针对83065-100B-01-D的兼容替代，可以按照“连接器—线材—结构—电气—验证”五个维度进行确认。第一步确认产品为50Pin、200mm、1-1结构；第二步确认采用与原应用相匹配的40AWG极细同轴线；第三步确认线材端连接器采用或兼容20454-250T-01，并核对50Pin结构、插合尺寸和安装空间；第四步根据实际设备需求确认阻抗、衰减、串扰以及高速信号完整性等参数；第五步通过样品装配、尺寸检测、导通测试、绝缘测试、机械可靠性测试和高速信号测试完成替代验证。我们公司可提供I-PEX 83065-100B-01-D兼容替代极细同轴线束，可围绕50P、40AWG、200mm、1-1结构以及20454-250T-01连接器进行匹配开发和生产，为客户提供样品验证、规格确认和批量制造支持。

四，为什么极细同轴线束替代不能只看型号？

在实际替代项目中，相同Pin数、相同长度甚至相同AWG，也并不意味着两款极细同轴线束可以直接互换。极细同轴线束的可靠性受到线材结构、同轴屏蔽方式、端子加工精度、连接器匹配、线序、出线方向以及整体装配尺寸等多个因素影响。特别是I-PEX CABLINE-VS系列采用0.5mm间距的高密度连接结构，对连接器配合精度和端接工艺具有较高要求。如果替代产品连接器尺寸存在偏差，可能导致插合不到位、接触不良甚至设备运行过程中信号异常。因此，在评估83065-100B-01-D替代方案时，应从“型号兼容”进一步升级到“系统兼容”，通过样品实装和应用端测试确认其机械、电气及可靠性表现。对于供应商而言，也需要具备稳定的极细同轴线加工、端接和批量一致性控制能力。

五，总结——从“型号替代”走向“可靠替代”

对于极细同轴线束而言，真正有价值的国产替代不是简单实现“型号相似”，而是实现连接器、线材、结构、电气性能和制造工艺的系统性匹配。以I-PEX 83065-100B-01-D为目标的替代项目中，50P、40AWG、200mm、1-1结构以及20454-250T-01连接器是工程师和采购人员需要重点确认的基础条件，在此基础上还应完成机械尺寸、电气性能、高速信号完整性、机械可靠性和批量一致性验证。我们公司可针对I-PEX 83065-100B-01-D提供兼容替代极细同轴线束制造方案，支持样品开发、规格确认和批量生产，帮助客户降低单一供应链依赖。最终替代产品能否直接应用于原设备，应以客户图纸、实际样品测试及终端应用验证结果为准。

我是【世贸电子产品网】，致力于高速接口极细同轴线束与精密连接器的兼容替代与量产支持，项目咨询请联系：王先生 18013280587（微信同号）。
