I-PEX 82660-100B-02-D CABLINE®-VS II 系列40AWG极细同轴线束替代方案

一、什么是极细同轴线束？从结构设计理解高速连接技术优势

随着笔记本电脑、工业设备、医疗影像设备以及智能终端不断向轻薄化、高性能化发展，电子设备内部对于连接线束提出了更高要求。传统线束在高速信号传输环境下，容易受到电磁干扰、信号衰减以及空间限制等问题影响，而极细同轴线束（Micro-Coaxial Cable Harness）凭借小尺寸、高频传输稳定性以及优秀屏蔽性能，逐渐成为高端电子设备内部高速连接的重要方案。

所谓极细同轴线束，是指采用Micro-Coaxial（微型同轴）线材，通过精密加工工艺与微型连接器组合形成的高速信号传输组件。其内部结构通常由中心导体、绝缘层、屏蔽层以及外被组成，通过同轴结构实现稳定的阻抗控制和信号隔离。

从工程应用角度来看，极细同轴线束的优势不仅体现在“线径更细”，更重要的是能够在有限空间内实现多通道、高速率、高可靠性的信号传输。例如在高端笔记本内部，显示模组、高速数据接口以及核心模块之间的连接，都需要兼顾空间布局和信号质量，因此极细同轴线束成为工程师优化产品结构的重要选择。

二、I-PEX 82660-100B-02-D产品结构解析｜40PIN高密度Micro-Coax连接方案

本文介绍的产品型号为：

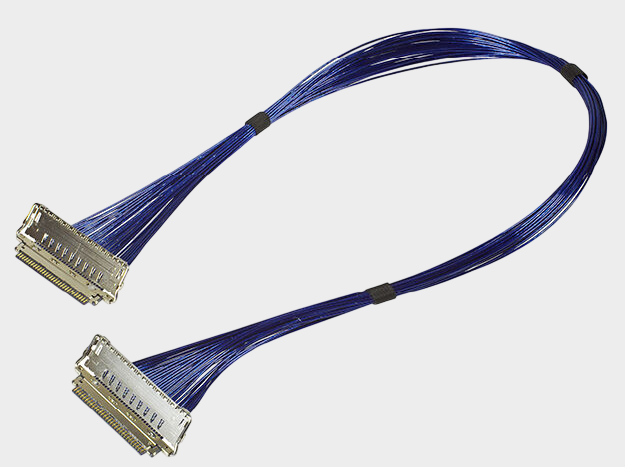

极细同轴线束产品料号/型号：I-PEX 82660-100B-02-D该产品属于 I-PEX CABLINE®-VS II系列40Pin Harness 极细同轴线束组件，采用40Pin高密度连接设计，适用于高速信号传输以及空间受限的电子设备内部连接。

该款线束在线材端使用的连接器型号为：20847-040T-01对应连接器,可适配线材规格：40AWG Micro-Coaxial Cable,也就是说，该产品采用：40AWG极细同轴线材 + 20847-040T-01连接器 + 40PIN高速连接结构形成完整线束解决方案。

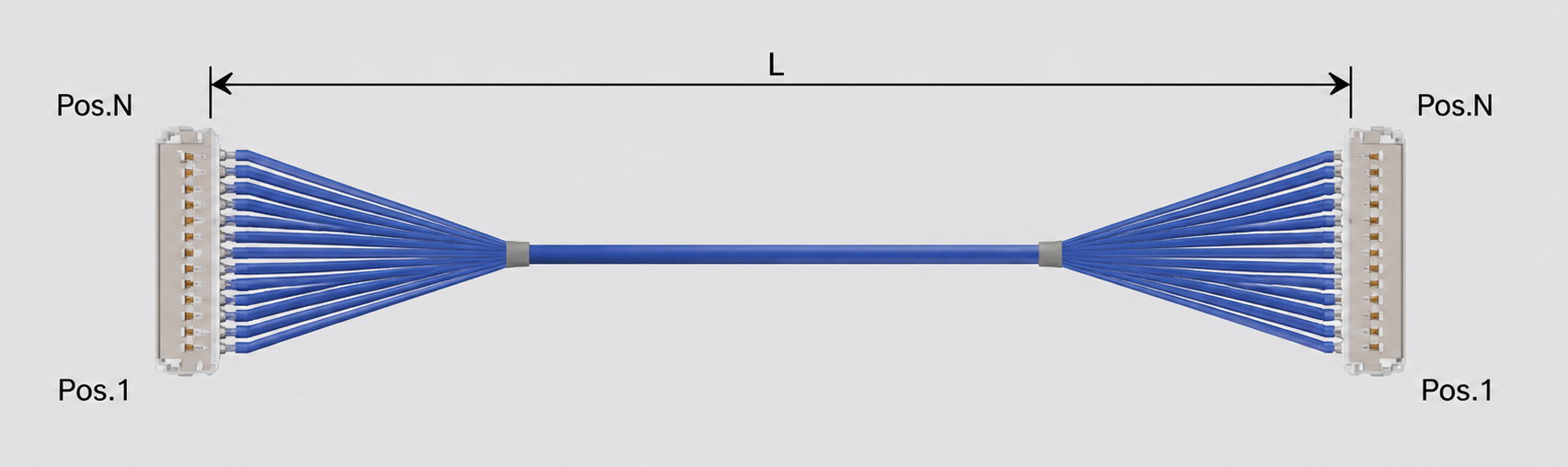

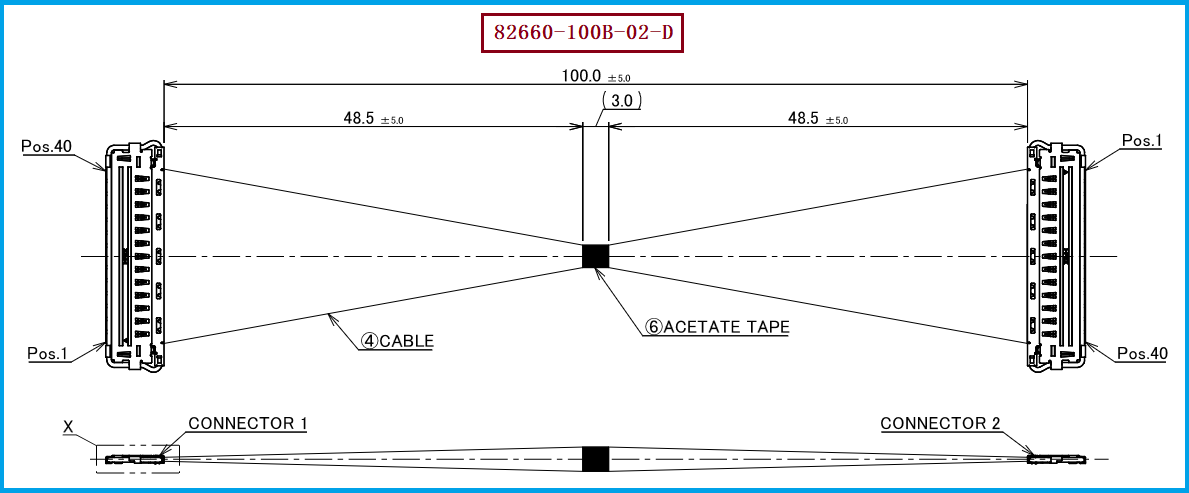

从产品结构来看，I-PEX 82660-100B-02-D主要由两端连接器组件以及中间40根Micro-Coaxial极细同轴线组成。连接器采用CABLINE-VS II系列结构，支持高密度信号连接，同时通过精密端子设计保证信号传输可靠性。

其中：线材端连接器型号：20847-040T-01,负责实现极细同轴线与设备端接口之间的可靠连接；40AWG Micro-Coaxial线材：负责高速信号传输，并通过同轴屏蔽结构降低外部干扰；40PIN设计：满足多通道信号传输需求，提高设备内部空间利用率。

三、极细同轴线束结构全解析｜从线材、屏蔽到连接器的系统设计

对于工程师而言，理解极细同轴线束结构，有助于在产品开发阶段进行正确选型和可靠性评估。

极细同轴线束通常由三个核心部分组成：首先是Micro-Coaxial极细同轴线材部分。本产品采用：40AWG极细同轴线材,相比普通电子线，40AWG线材具备更小外径和更高布线灵活性，可以满足高集成电子设备对于空间节省的需求。同时，同轴结构能够保持信号传输路径稳定，有利于降低高速传输过程中的信号损耗。

其次是屏蔽结构部分。极细同轴线通过屏蔽层隔离外部电磁环境，可以降低EMI干扰，提高高速信号完整性。这对于包含CPU、GPU、高速存储以及无线通信模块的设备尤为重要。

最后是连接器组件部分。本产品采用：20847-040T-01连接器,连接器需要同时满足微型化、高密度以及可靠插拔要求。对于40PIN应用而言，连接器不仅承担机械连接作用，同时也是保证信号稳定传输的重要环节。

因此，一套优秀的极细同轴线束，并不是简单的“细线组合”，而是由线材、电气性能、连接器结构以及制造工艺共同决定的系统化连接方案。

针对该型号产品，我公司具备极细同轴线束研发制造能力，可提供：I-PEX 82660-100B-02-D兼容替代线束方案。

我们可根据客户设备需求，对线束结构、连接器配置、线材规格以及生产工艺进行匹配开发，为客户提供稳定可靠的替代方案。

四、选型和兼容与替代方案参考及建议

在选择或替代极细同轴线束产品时，工程师和采购人员需要重点关注连接器型号、Pin数量、线材规格以及设备实际应用环境。

针对：

I-PEX 82660-100B-02-D进行兼容替代时，建议重点确认：

首先，连接器规格需要匹配,本产品采用：线材端连接器型号：20847-040T-01

因此替代方案需要确保连接器接口结构、电气性能以及机械配合关系满足要求。

其次，需要确认线材规格：40AWG Micro-Coaxial Cable,40AWG规格决定了线束整体尺寸、信号传输能力以及安装空间适配性。

同时，还需要确认：40PIN信号通道数量；线束长度要求；线序定义；设备内部走线方向；高速信号传输需求。

对于研发项目导入阶段，如果客户已有原厂样品、工程图纸或指定料号，我公司可提供专业的极细同轴线束解析、样品制作以及批量制造服务，帮助客户降低开发周期，提高供应链稳定性。

五、总结：专业极细同轴线束制造能力，为高速设备连接提供保障

极细同轴线束已经成为现代高端电子设备内部高速连接的重要组成部分，其核心价值不仅在于小型化设计，更在于高速信号传输能力、抗电磁干扰能力以及高密度连接能力。

I-PEX 82660-100B-02-D极细同轴线束采用40PIN结构，搭配：20847-040T-01线材端连接器

并支持：40AWG Micro-Coaxial极细同轴线材,能够满足高密度、高速率电子设备对于可靠连接的需求。

我公司专注于极细同轴线束研发与生产制造，可提供：I-PEX 82660-100B-02-D兼容替代线束方案帮助客户实现产品替代、供应链优化以及定制化开发，为笔记本电脑、工业设备、医疗设备以及其他精密电子产品提供高可靠、高性能的连接解决方案。
