I-PEX 82661-100B-02-D CABLINE®-VS II 系列40AWG极细同轴线束替代方案

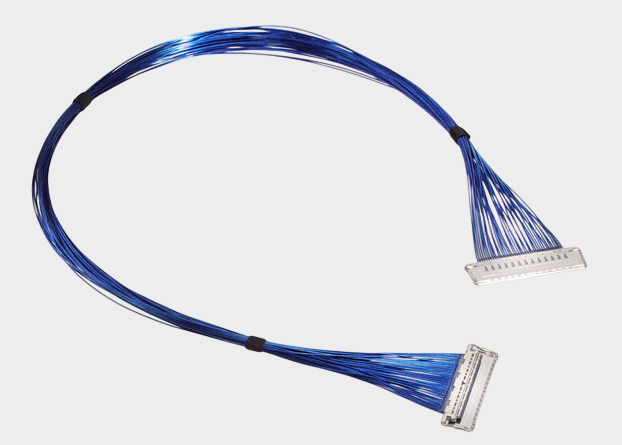

一、I-PEX 82661-100B-02-D：40P、300mm极细同轴线束

I-PEX 82661-100B-02-D属于CABLINE-VS II系列40P极细同轴线束，采用40根AWG#40、50Ω Micro-Coaxial Cable，线束长度为300mm，线材端连接器型号为20847-040T-01。该方案采用0.5mm Pitch高密度连接结构，在有限设备空间内实现多通道信号连接。对于工程师而言，AWG#40极细线材能够降低线束占用空间，同时50Ω阻抗和独立同轴结构有利于高速信号传输过程中的阻抗控制、串扰抑制及EMI控制；对于采购人员而言，40P、AWG#40、50Ω、300mm以及连接器型号20847-040T-01属于判断产品是否匹配的重要规格条件，因此在进行替代采购时不能仅按照外观或Pin数量进行判断。

二、极细同轴线束在无人机中有哪些隐秘应用？

无人机内部的极细同轴线束虽然通常不容易被用户直接看到，却可能承担着摄像头、视觉感知和高速数据模块之间的重要信号连接任务。随着无人机搭载高清摄像头、双目视觉、避障传感器、云台摄像系统以及智能图像处理模块，机身内部需要同时处理越来越多的高速数据，而机体内部空间却十分有限。极细同轴线束可以用于摄像头模组与主控或图像处理单元之间的高速连接，也适用于多摄像头系统中的高密度信号布线；在空间狭窄、电子模块高度集成的区域，极细线径可以帮助工程师优化内部走线空间。对于需要运动的云台区域，线束还需要兼顾柔性、空间占用和可靠性。因此，极细同轴线束并不只是普通的连接部件，而是无人机向轻量化、高速影像传输和多传感器融合方向发展的重要内部连接方案。

三、工程师与采购人员如何进行选型？选型和兼容与替代方案参考及建议

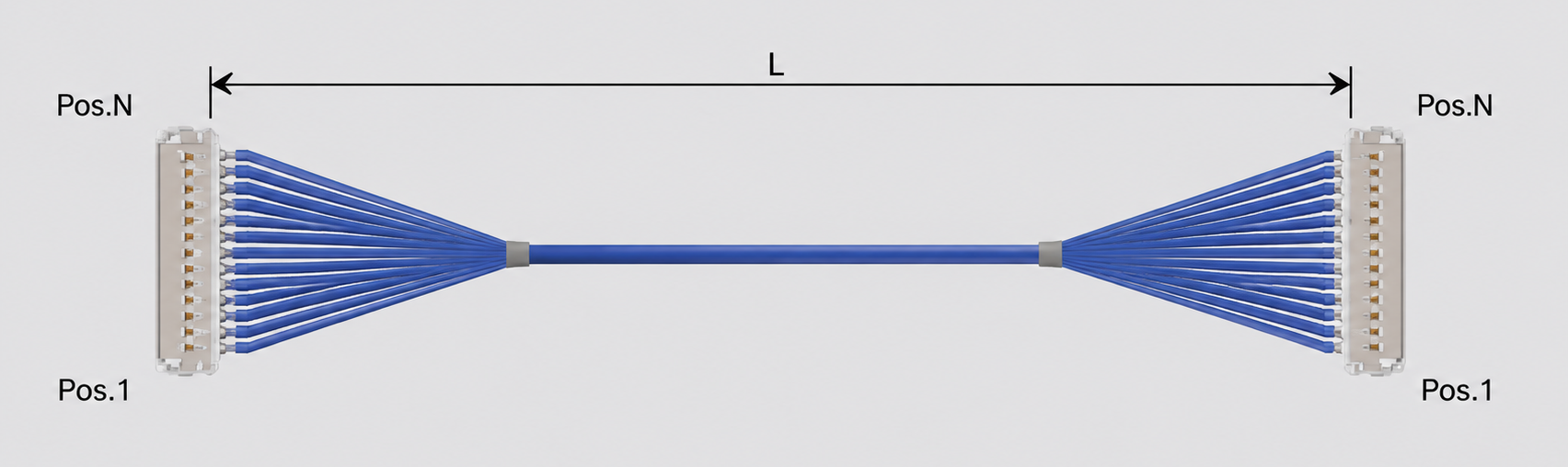

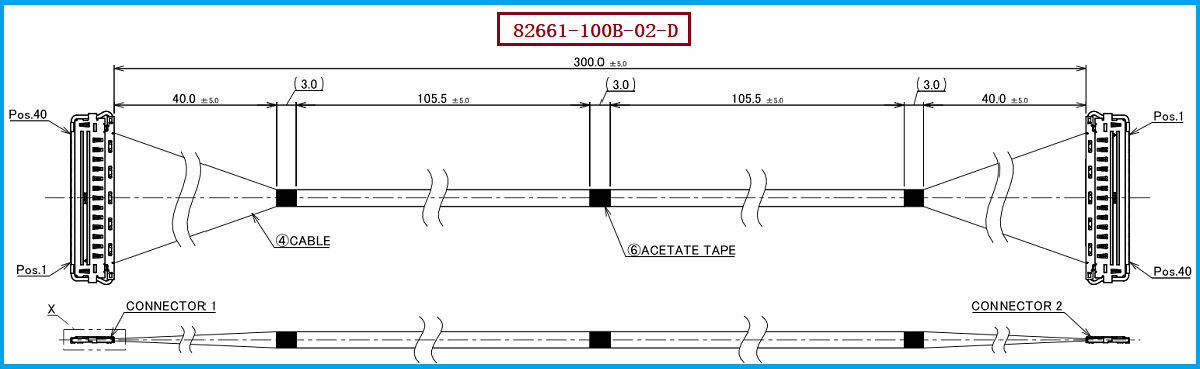

针对I-PEX 82661-100B-02-D进行兼容替代时，工程师和采购人员应重点确认40P、300mm、AWG#40、50Ω Micro-Coaxial Cable、1-N连接关系以及端部连接器20847-040T-01，同时还需要核对配套连接器的机械尺寸、插合结构、锁扣、Pin Assignment及屏蔽结构。原产品工程图还明确了30V额定电压、AC 250V耐电压、50MΩ Min.绝缘电阻以及Harness最高80℃工作温度等参数，因此替代产品不能只做到“尺寸相同”，还应根据实际项目进行电气性能和装配验证。对于采购人员来说，建议将I-PEX 82661-100B-02-D作为完整规格基准，从连接器、线材、长度、阻抗、Pin定义及加工工艺多个维度进行比对。我们公司可提供：I-PEX 82661-100B-02-D兼容替代线束方案，可根据客户设备实际需求进行极细同轴线束生产制造，为原厂线束采购周期、供应稳定性及国产兼容替代提供解决方案。

四、为什么无人机高速化发展更加需要极细同轴线束？

无人机内部空间有限，但摄像头数量、图像分辨率和高速数据处理需求不断提升，使内部高速信号连接需要在“小型化”和“高性能”之间取得平衡。CABLINE-VS II系列采用0.5mm接触间距，并支持多种Micro-Coaxial Cable规格，其产品定位本身就是面向高速、小型化设备内部连接。对于无人机工程设计而言，线束不仅需要满足基本导通，还需要关注阻抗一致性、信号完整性、通道间串扰以及EMI等问题。82661-100B-02-D采用40根AWG#40、50Ω极细同轴线，300mm长度能够覆盖一定距离的机身内部模块连接需求，同时高密度40P结构有利于在有限空间内布置更多信号通道。实际应用到具体无人机产品时，仍应根据使用的高速协议、信号速率、实际走线环境及整机SI测试结果进行最终确认。

五、总结：82661-100B-02-D为无人机高密度高速连接提供参考

综合来看，I-PEX 82661-100B-02-D是一款40P、AWG#40、50Ω、300mm的CABLINE-VS II极细同轴线束，其配套线材端连接器型号为20847-040T-01。对于无人机、高清视觉设备以及其他空间高度受限的智能电子产品而言，这类极细同轴线束能够在有限空间中实现高密度多通道连接，并为高速信号传输、EMI控制及设备小型化设计提供基础。对于工程师，应重点关注连接器结构、Pin Assignment、阻抗、线材规格、长度和实际高速性能；对于采购人员，则应从完整规格匹配和供应稳定性角度评估兼容替代产品。我们公司可提供I-PEX 82661-100B-02-D兼容替代线束方案，以实际工程规格为依据进行极细同轴线束生产制造，满足客户在高速、小型化及高密度连接领域的应用需求。

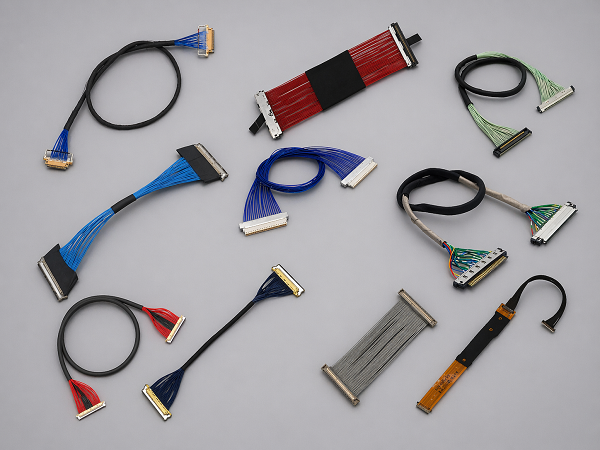

我是【世贸电子产品网】，我们公司拥有完善的极细同轴线束生产体系与技术团队，可满足各类同轴线束的定制与替代需求；欢迎联系：王先生 18013280587（微信同号）。
