I-PEX 82911-100B-02-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、I-PEX 82911-100B-02-D：50P CABLINE-VS极细同轴线束面向高密度高速连接需求

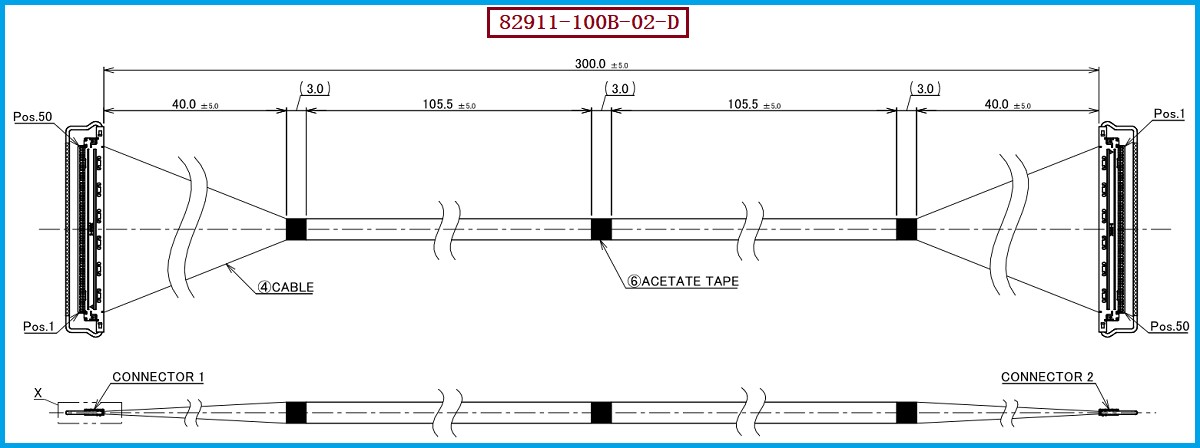

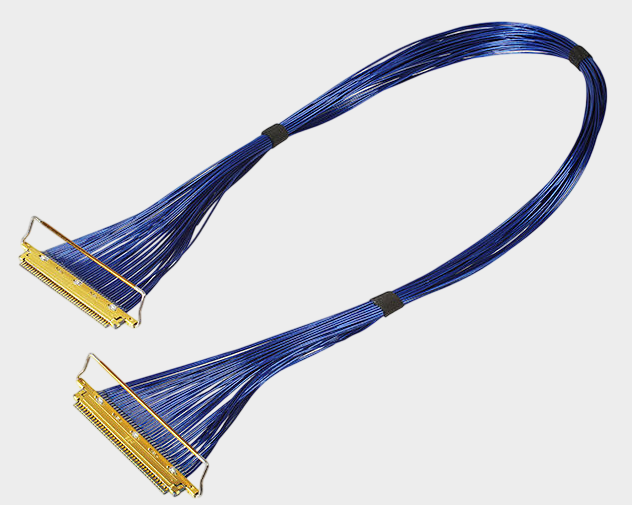

在笔记本电脑、平板电脑、显示模组、工业视觉设备以及高速计算设备不断向轻薄化、高集成度方向发展的背景下，设备内部连接对线束的小型化、高密度布线和高速信号传输能力提出了更高要求。I-PEX CABLINE-VS系列采用0.5mm间距、水平对插及机械锁扣设计，适用于空间受限且需要高密度信号连接的应用场景。本次介绍的产品型号为I-PEX 82911-100B-02-D，是一款50P CABLINE-VS极细同轴线束，线材端配套连接器型号为20454-250T-01，线位定义为1-N。对于工程师而言，该产品需要重点关注50P高密度连接、极细同轴线材以及高速信号完整性之间的匹配；对于采购人员而言，则应重点确认原厂型号、连接器型号、Pin数、线序、线长、出线方向及整体尺寸等参数。

二、20454-250T-01连接器与50P线束结构：兼顾小型化与可靠连接

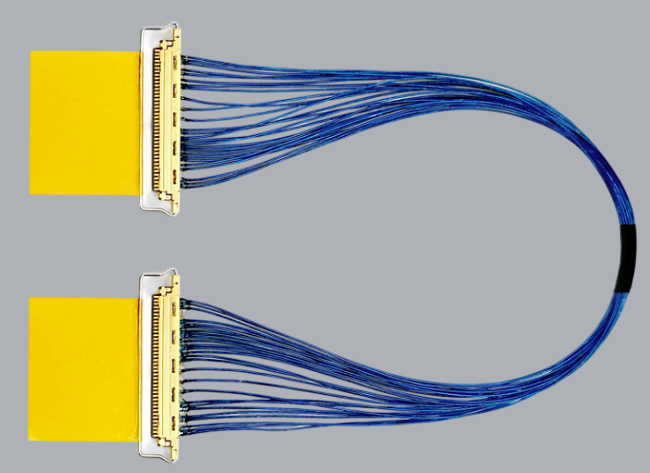

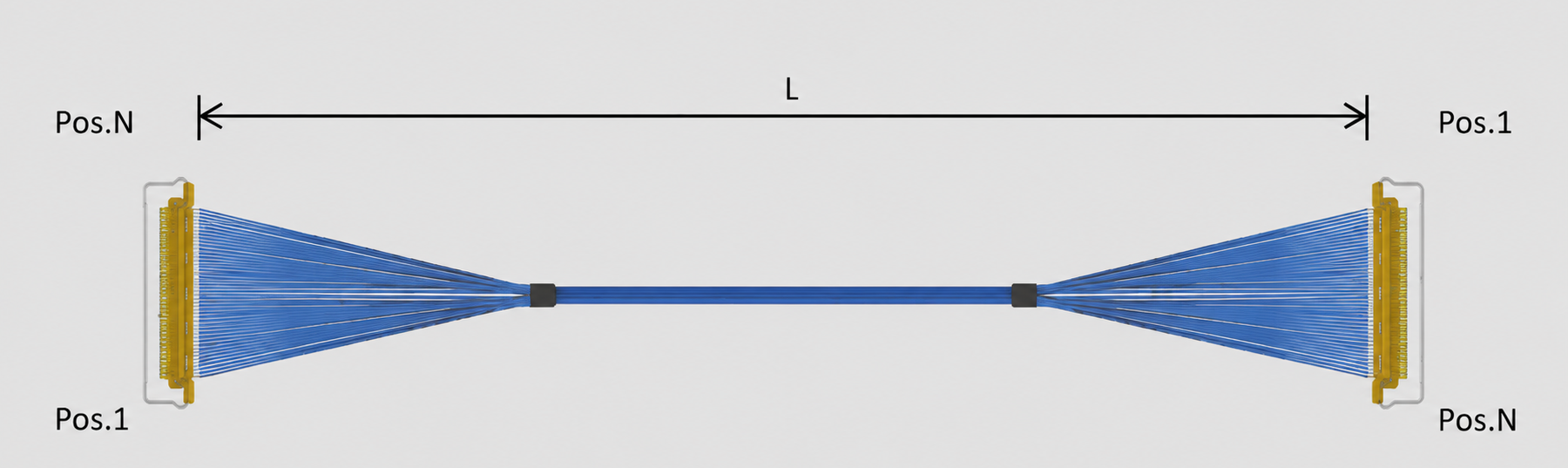

I-PEX 82911-100B-02-D采用的线材端连接器为20454-250T-01，属于CABLINE-VS 50Pin Plug Housing，连接器采用0.5mm接触间距和水平对插结构，并配备机械锁扣，可提升连接器在设备内部装配后的保持可靠性。对于50P极细同轴线束而言，1-N线位定义意味着线束需要按照对应项目的信号分配进行准确布线，因此在进行兼容替代时，不能仅依据“50Pin”和“0.5mm间距”判断是否可以直接替换，还需要进一步确认连接器结构、Pin位对应关系、线材规格、线束长度及出线方式。CABLINE-VS系列可搭配不同AWG规格的Micro-Coaxial Cable，并面向高速数据传输应用，因此实际项目中应结合原产品规格以及设备端高速接口要求，对导体尺寸、阻抗、衰减、串扰和屏蔽性能进行综合确认。

三、极细同轴线束常见问题分析：重点关注线序、阻抗、EMI及机械可靠性

对于工程师来说，极细同轴线束的替代难点通常集中在线序、阻抗、信号完整性、EMI控制和机械可靠性几个方面。I-PEX 82911-100B-02-D为50P结构，首先需要确认1-N线位关系，确保替代线束与原设备PCB端的信号定义完全对应；其次需要关注极细同轴线材的特性阻抗、导体规格、绝缘材料和屏蔽结构，因为高速信号在传输过程中容易受到阻抗不连续、串扰及外部电磁干扰影响。同时，线束在笔记本、平板、显示模组或工业设备内部安装时往往需要经过弯折、贴合和狭小空间走线，因此还应验证线材弯折性能以及连接器区域的机械应力。对于需要国产化、停产替代、供应链优化或降低采购成本的项目，我们公司可提供：I-PEX 82911-100B-02-D兼容替代线束方案，并可依据客户实际设备结构对线长、线序、连接器及极细同轴线材规格进行工程化匹配。

四、选型和兼容与替代方案参考及建议：从工程验证到批量采购进行确认

在选型和兼容与替代方案参考及建议方面，建议工程部门按照“连接器机械结构→50P针位→1-N线序→极细同轴线规格→线束长度→出线方向→高速信号性能→机械可靠性”的顺序进行验证。首先确认20454-250T-01连接器的50P结构、0.5mm间距、水平对插方式以及机械锁扣是否能够与设备端结构正确配合；随后确认1-N线位定义与原设备PCB端信号分配是否完全一致，并根据实际应用确认AWG、阻抗、屏蔽、衰减及长度等线材参数。样品阶段可通过外观尺寸检查、导通测试、绝缘测试、装配测试以及高速信号测试验证兼容性，必要时还应结合实际设备进行功能测试。采购阶段则建议将82911-100B-02-D、20454-250T-01、50P、1-N线位定义以及双方确认的线材和尺寸参数纳入询价及规格确认文件，避免仅以连接器型号或Pin数量判断供应商产品是否真正兼容。

五、总结：82911-100B-02-D为高密度高速设备提供可靠的极细同轴线束连接方案

总体来看，I-PEX 82911-100B-02-D的核心特点是50P高密度连接、CABLINE-VS系列0.5mm间距连接器、水平对插结构、机械锁扣以及极细同轴线束方案，适合对内部空间、连接密度和高速信号传输具有较高要求的设备。对于需要进行原厂线束替代的项目，真正需要确认的并不是简单复制一个料号，而是确保20454-250T-01连接器、50P针位、1-N线序、极细同轴线材、阻抗及高速信号性能与设备端实现完整匹配。我们公司可针对I-PEX 82911-100B-02-D提供兼容替代极细同轴线束方案，并根据客户的实际应用需求进行线长、线序、连接器及线材规格匹配，为工程验证、国产替代、供应链优化及批量采购提供相应的线束解决方案。

我是【世贸电子产品网】，专业定制生产极细同轴线束及配套端子、板端连接器，如您需要技术评估或项目合作，请联系：王先生 18013280587（微信同号）。
