I-PEX 82067-100B-02-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、I-PEX 82067-100B-02-D极细同轴线束产品解析

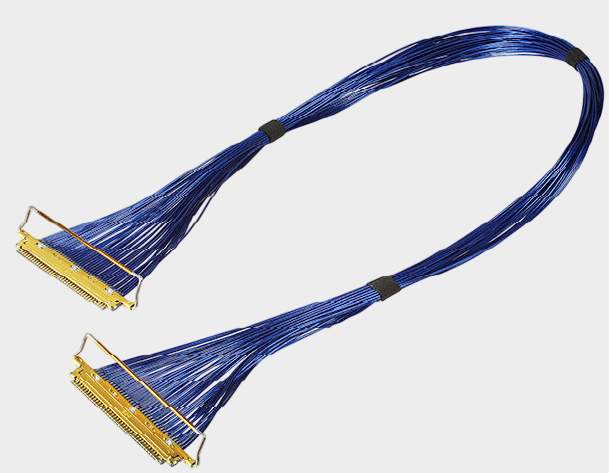

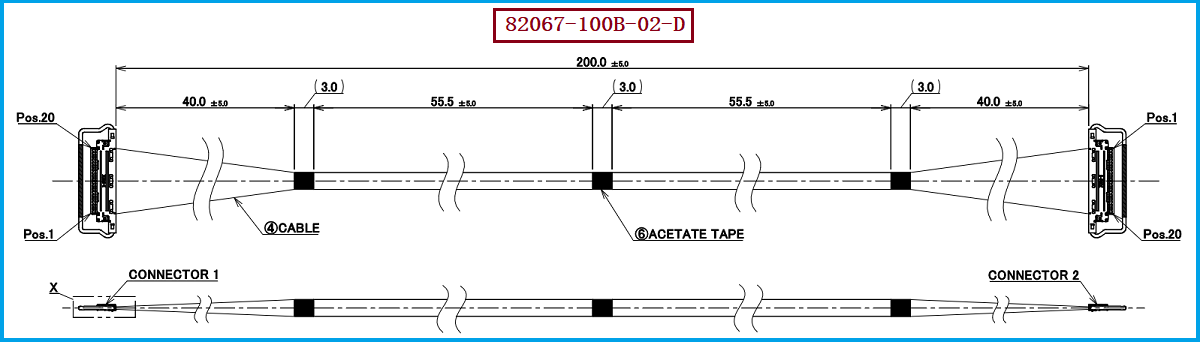

I-PEX 82067-100B-02-D是一款基于CABLINE-VS系列连接器平台开发的20P极细同轴线束，适用于笔记本电脑、显示模组、摄像头模组及其他对内部空间、信号传输和连接可靠性要求较高的电子设备。根据原厂2D工程图，该线束采用Micro-Coaxial Cable极细同轴线，线材规格为AWG#40，特性阻抗为50Ω，线束长度约为200mm，线位定义为1-N。在线材端连接器方面，该产品使用20454-220T，完整的CABLINE-VS 20P连接组件还涉及相应的Housing、Shell及Pull Bar等结构件。对于工程师而言，这款产品的核心特点并不是单纯的20Pin连接，而是通过高密度极细同轴线与小型化连接器组合，在有限安装空间内实现多路高速信号传输，因此在进行国产替代时，需要将原厂线束作为一个完整的系统组件进行分析，而不能只关注线材或连接器单一部件。

二、极细同轴线束国产替代成功的关键因素是什么？

对于工程师和采购人员而言，极细同轴线束国产替代真正的难点在于“兼容”和“稳定”，而不是简单复制产品外观。以I-PEX 82067-100B-02-D为例，AWG#40极细同轴线的导体、绝缘层和屏蔽结构尺寸都比较小，生产过程中对剥线、端接、焊接、成型以及固定工艺具有较高要求。如果端接区域处理不当，即使产品能够正常导通，也可能出现阻抗不连续、信号损耗增加、屏蔽性能下降等问题。因此，国产替代需要重点控制线材规格、50Ω阻抗、连接器配合精度、1-N线位定义、端部加工尺寸以及整体机械结构，同时还要建立稳定的生产工艺和检测体系。对于采购人员来说，还需要进一步考察供应商的生产能力、批量一致性、交期保障和持续供货能力。只有同时解决电气性能、机械尺寸、加工工艺和供应链稳定性，才能真正实现从“样品替代”向“量产替代”的转变。

三、20P、1-N线位及连接器匹配是替代选型的重要依据

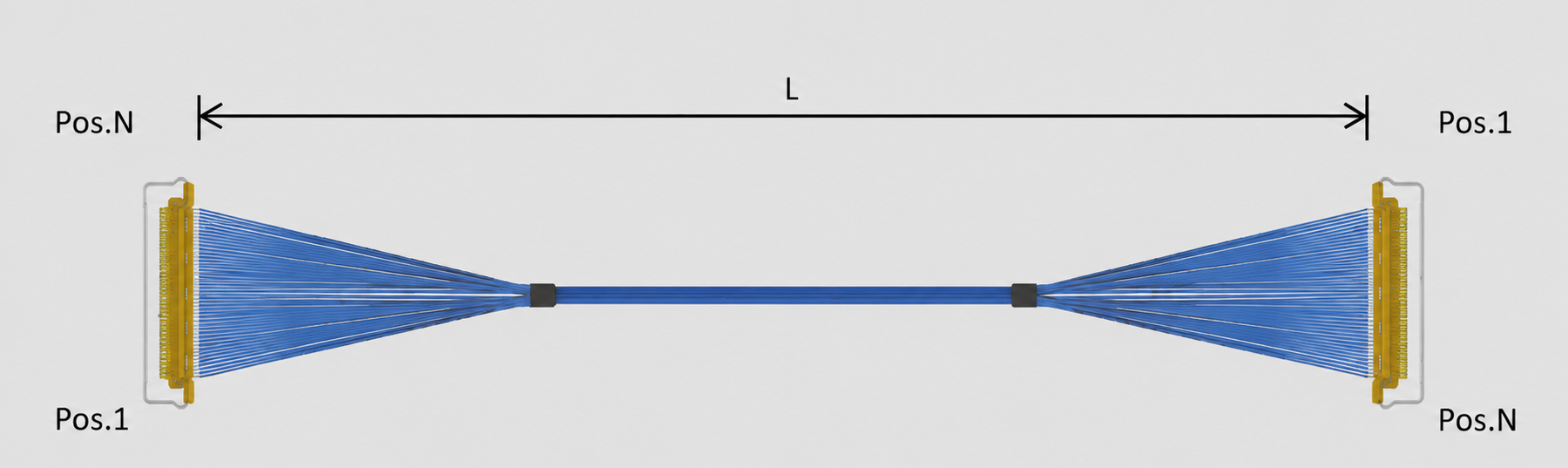

在实际进行替代选型时，不能仅依据“20Pin、200mm、AWG#40”几个参数判断产品是否可以替换，而应按照原厂线束的完整技术特征进行逐项确认。I-PEX 82067-100B-02-D采用20P结构，线位定义为1-N，线材端使用20454-220T连接器，线缆采用AWG#40、50Ω Micro-Coaxial Cable，同时还涉及连接器端固定、绝缘保护和线束整体尺寸等要求。对于工程师来说，首先需要验证连接器能否与客户PCB端的对应母座正确匹配，并确认插拔方向、安装高度、外形尺寸和锁定结构；其次需要核对1-N线位定义以及每一路信号的实际对应关系，避免因Pin位理解错误导致整机无法正常工作。对于采购人员来说，则应重点确认替代产品是否能够按照原厂料号进行定制、是否支持样品验证及批量供货，以及供应商是否能够提供导通、耐压、绝缘电阻和必要的高速信号测试数据。

四、选型和兼容与替代方案参考及建议

如果客户正在寻找I-PEX 82067-100B-02-D的国产替代产品，建议以原厂工程图和实际使用样品作为双重基准，从连接器、线材、长度、线位、端接工艺和电气性能等方面进行完整验证。尤其需要重点确认20454-220T连接器的实际装配匹配情况，以及AWG#40、50Ω极细同轴线在高速信号传输中的性能表现；对于有高速显示、摄像头或其他高速数据传输需求的设备，还建议在样品阶段进行实际设备对插测试和信号完整性验证，而不是仅通过万用表导通测试判断兼容性。同时，线束长度、端部尺寸、胶带固定位置以及连接器区域的固定工艺也应尽量与原产品保持一致。我们公司可提供：I-PEX 82067-100B-02-D兼容替代线束方案，可根据客户提供的原厂料号、工程图、样品及实际应用需求，生产制造相匹配的20P极细同轴线束，帮助客户降低对单一原厂供应渠道的依赖，并为国产化采购、第二供应商导入和长期稳定供货提供支持。

五、总结：国产替代的核心是实现真正可验证、可量产的兼容

总体来看，I-PEX 82067-100B-02-D是一款20P、AWG#40、50Ω的CABLINE-VS极细同轴线束，其小型化结构、高密度连接和极细同轴传输方式使其适用于空间受限且对信号质量要求较高的电子设备。对于这类产品，国产替代并不是简单地寻找一个“外形一样”的线束，而是要从20454-220T连接器匹配、1-N线位定义、AWG#40线材、50Ω阻抗、端接加工、机械尺寸、电气测试和批量一致性等多个方面进行综合验证。工程师应重点关注产品的实际兼容性和信号完整性，采购人员则应关注质量稳定性、交期、成本和持续供货能力。只有建立完整的样品验证、性能验证和量产管控体系，才能真正实现I-PEX 82067-100B-02-D极细同轴线束的可靠国产替代。
