I-PEX 82909-100B-02-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、面向高速设备互联需求，打造高性能极细同轴线束替代方案

随着笔记本电脑、智能显示设备、AI视觉设备、工业相机、高性能计算设备等产品不断向轻薄化、高速化方向发展，内部空间越来越紧凑，同时对高速信号传输的稳定性、抗干扰能力以及连接可靠性提出了更高要求。传统线束方案在高频高速应用环境下容易受到空间限制、信号衰减、阻抗控制以及EMI干扰等因素影响，而极细同轴线束凭借细径化结构、良好的阻抗一致性以及优异的屏蔽性能，逐渐成为高端电子设备内部高速互联的重要解决方案。

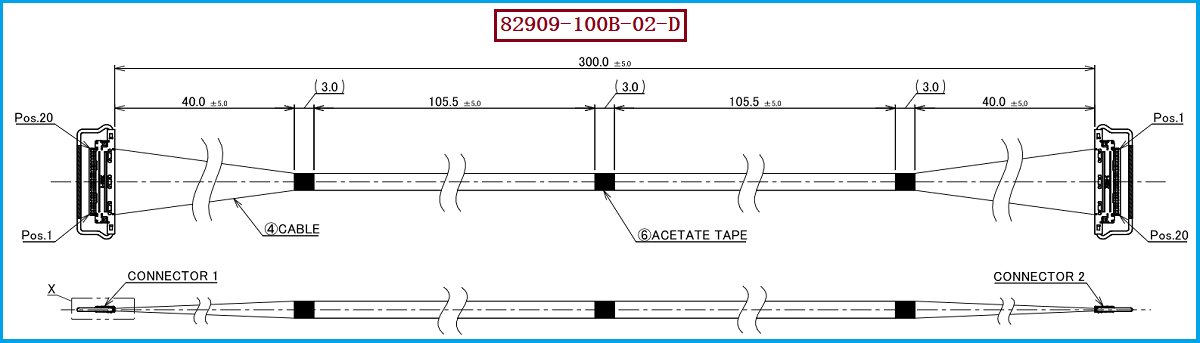

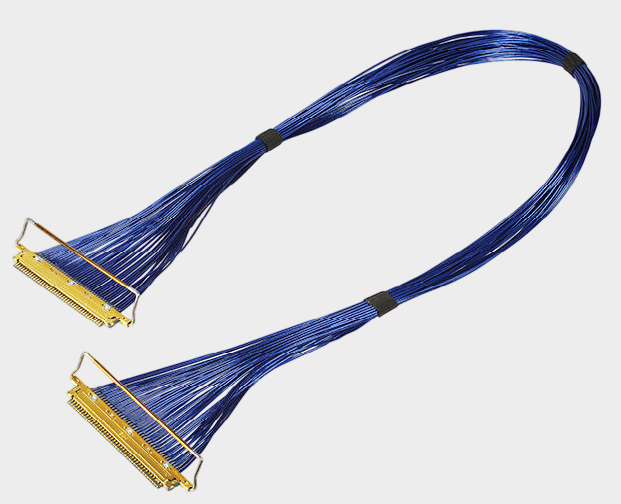

本方案对应产品型号为 I-PEX 82909-100B-02-D 极细同轴线束，该产品采用 20PIN、0.5MM间距的I-PEX CABLINE-VS系列连接方案，线材端配套连接器型号为 20454-220T。该连接器属于 I-PEX CABLINE-VS 系列极细同轴线连接器，采用0.5mm Pitch微型化设计，支持高速信号传输需求，可满足空间受限设备内部的高密度连接应用。

针对市场中同类型进口极细同轴线束供应周期长、采购成本较高、交付响应速度不足等问题，我们公司依托极细同轴线束自主生产制造能力，可根据原厂规格要求进行产品开发和量产制造，为客户提供稳定可靠的国产替代方案。我们公司可提供：I-PEX 82909-100B-02-D兼容替代线束方案，帮助客户实现供应链优化和产品国产化升级。

二、I-PEX CABLINE-VS 20PIN极细同轴线束结构解析与产品优势

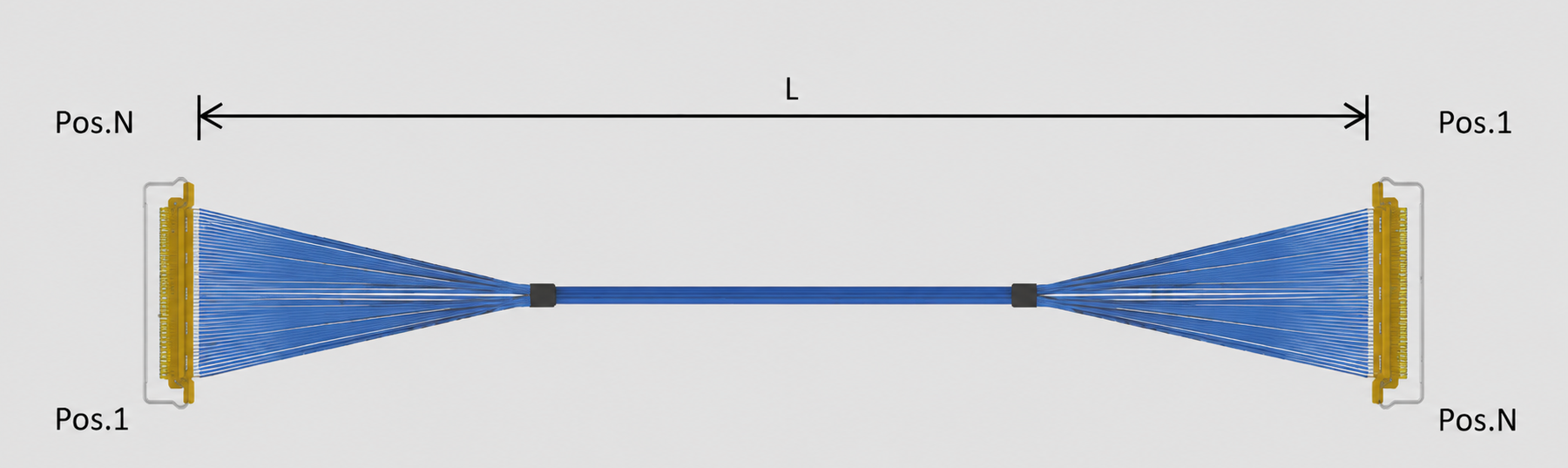

I-PEX 82909-100B-02-D极细同轴线束采用CABLINE-VS系列连接技术，整体由极细同轴线材与高精密连接器组成。其中线材端连接器型号为 20454-220T，对应 20PIN规格，端子间距为0.5MM，能够在有限空间内实现高密度信号传输。CABLINE-VS连接器采用水平对插结构，具备低安装高度、小型化设计以及机械锁扣可靠连接特点，可以有效降低设备内部空间占用，提高连接稳定性。

该类型极细同轴线束通常采用高精度阻抗控制设计，通过每根同轴线独立屏蔽结构降低信号之间的串扰影响，同时提升高速信号完整性。在高分辨率显示、高速摄像头、AI视觉模块等应用场景中，极细同轴线束相比普通排线方案具有更好的抗电磁干扰能力、更稳定的数据传输表现以及更适合复杂设备内部走线布局的优势。

对于工程师而言，选用该类产品时不仅需要关注连接器规格，还需要综合考虑线径、阻抗匹配、线束长度、弯折半径、端接工艺以及高速传输性能，确保整个系统达到设计要求。

三、为什么高端设备开始采用国产极细同轴线束？

近年来，高端电子设备产业链正在加速推进核心零部件国产化，其中极细同轴线束作为高速信号传输的重要组件，也逐渐成为国内厂商重点突破的方向。过去，高端设备中的极细同轴线束主要依赖国外品牌供应，原因在于其涉及微型连接器匹配、超细线材加工、高精密端接以及信号性能控制等多个技术环节，对制造工艺要求较高。

随着国内精密制造技术不断提升，国产极细同轴线束已经能够覆盖越来越多高要求应用场景。通过自主掌握线束加工、自动化组装、导通检测、阻抗控制以及可靠性测试等关键工艺，国产供应商能够提供更加灵活的定制服务，包括线束长度调整、连接器匹配、结构优化以及批量交付支持。

对于设备研发企业和采购人员而言，选择国产兼容替代极细同轴线束，不仅可以降低供应链风险，同时能够缩短采购周期，提高项目开发响应速度。因此，越来越多高端设备制造商开始关注国产极细同轴线束供应能力，将其作为优化供应链的重要选择。

四、选型和兼容与替代方案参考及建议

针对 I-PEX 82909-100B-02-D极细同轴线束 的替代选型，工程师和采购人员在评估兼容方案时，建议重点确认以下几个方面：首先，需要保证连接器接口一致，本产品采用线材端连接器 20454-220T，连接器PIN数为 20PIN，Pitch间距为0.5MM，替代方案需要确保连接器结构、电气性能以及机械尺寸匹配。

其次，需要关注极细同轴线束本身的性能参数，包括线束长度、线材规格、信号传输要求、屏蔽方式以及阻抗控制要求。对于高速信号应用，不仅需要实现物理尺寸兼容，更需要保证高速传输过程中的插入损耗、串扰控制以及信号完整性满足设备设计要求。

在国产替代应用中，我们公司可根据客户提供的原始料号、样品或工程规格进行匹配开发，提供从样品验证、小批测试到批量生产的一站式极细同轴线束解决方案。我们公司可提供：I-PEX 82909-100B-02-D兼容替代线束方案，帮助客户实现进口产品替代，并满足不同设备平台的应用需求。

五、面向未来高速互联市场，国产极细同轴线束助力设备升级

随着AI设备、高速计算、智能终端、工业视觉以及下一代显示技术的发展，电子设备内部的数据传输速率持续提升，对连接组件的小型化、高可靠性和高速性能提出更高要求。极细同轴线束凭借其优秀的信号完整性控制能力和空间适应能力，将持续成为高端设备内部连接的重要技术路线。

针对 I-PEX 82909-100B-02-D 这类20PIN 0.5MM间距CABLINE-VS极细同轴线束产品，我们公司具备自主生产制造能力，可提供高匹配度、高可靠性的兼容替代产品方案，为客户提供更加灵活、安全、高效的供应链选择。

未来，我们将持续围绕极细同轴线束技术研发与制造能力提升，为显示设备、AI视觉、工业自动化、高速计算等领域提供专业化线束解决方案，助力更多高端电子设备实现高速传输与国产化升级。

我是【世贸电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
