I-PEX 82908-100B-02-D CABLINE®-VS 系列40AWG极细同轴线束替代方案

一、原厂停产后，工程师和采购如何快速锁定替代线束？

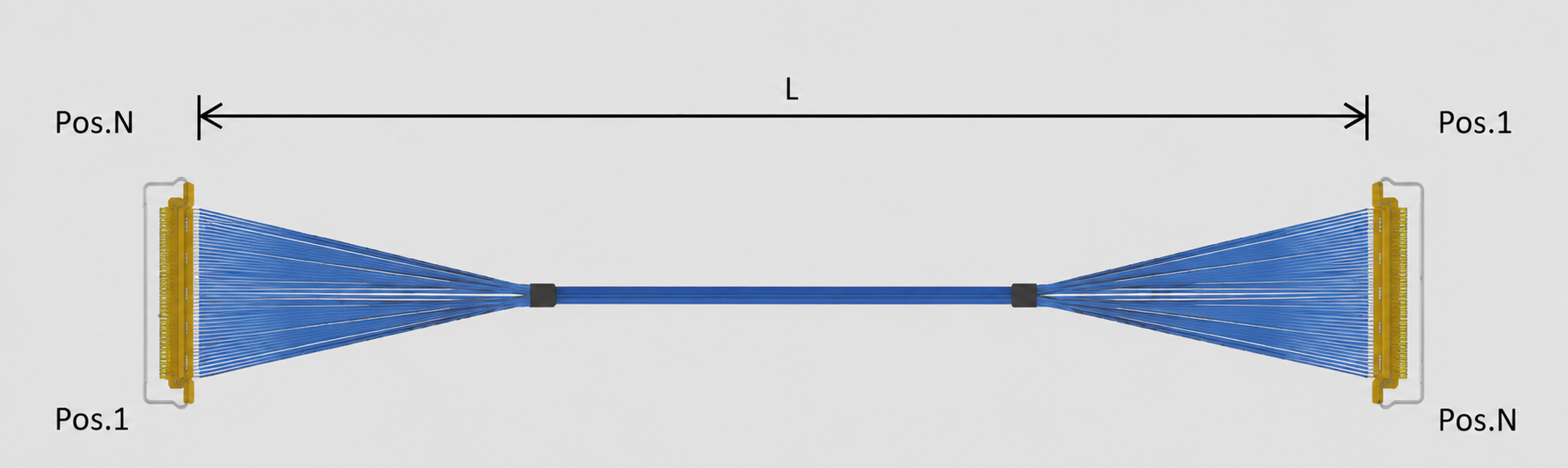

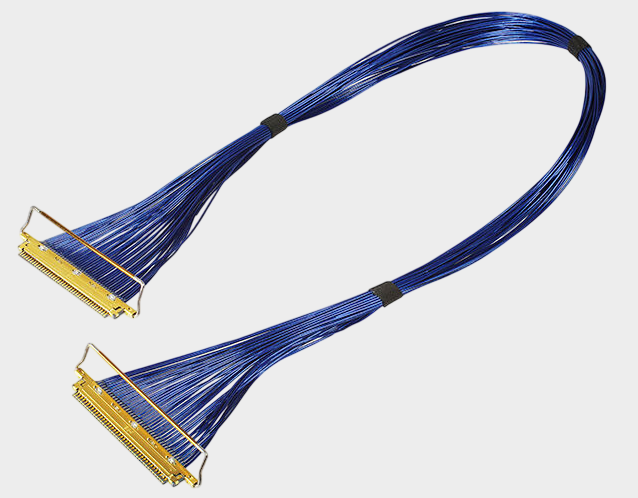

在笔记本电脑、显示模组、工业视觉、高速数据设备等产品中，极细同轴线束承担着高速信号连接的重要作用。当原厂极细同轴线束停产、交期拉长或供应渠道不稳定时，工程师和采购人员最关心的并不是简单寻找一条“外观相似”的线，而是能否在连接器、极数、线材规格、结构尺寸及高速信号传输要求等方面实现可靠兼容。以 I-PEX 82908-100B-02-D 为例，该型号属于 CABLINE-VS 系列20Pin极细同轴线束，采用 40AWG Micro-Coaxial Cable，标准评估线束长度为 100mm，属于1-N连接形式；其配套的线材端连接器型号为 20454-220T。CABLINE-VS连接器体系采用0.5mm Pitch、水平对插及机械锁扣结构，面向高速、小型化设备内部连接应用。因此，在寻找替代方案时，应优先按照“原线束型号＋连接器型号＋Pin数＋AWG线材规格＋长度＋结构”的工程参数进行匹配，而不是仅根据产品名称采购。

二、82908-100B-02-D替代选型，核心在于连接器与40AWG线材的精准匹配

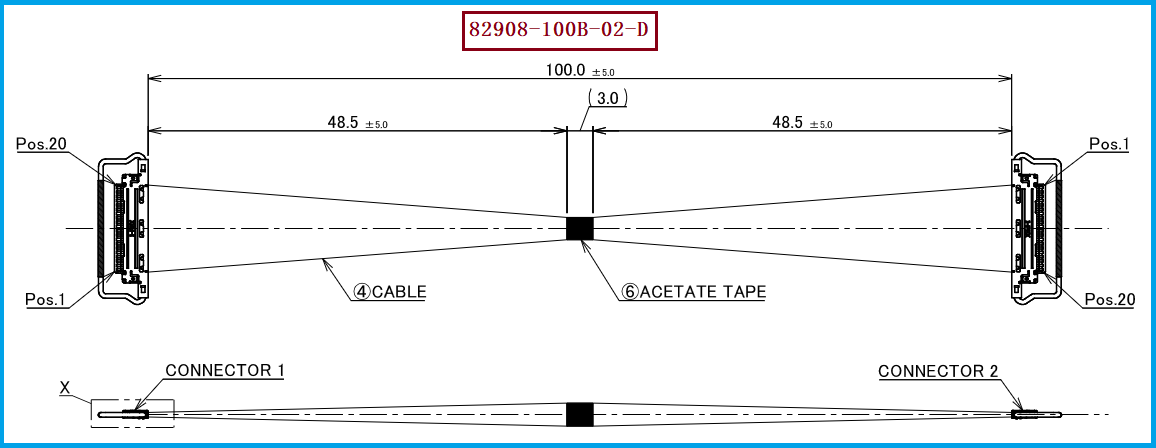

对于 I-PEX 82908-100B-02-D 这类极细同轴线束，替代设计首先要确认连接器接口的一致性。本型号线材端采用 20454-220T，对应CABLINE-VS 20Pin插头主体；同时，原厂CABLINE-VS产品体系还覆盖20Pin、30Pin、40Pin、50Pin等规格，并支持Micro-Coaxial、Twinaxial及Discrete Wire等不同线材方案。对于工程师而言，如果设备PCB端、机械空间和原有连接结构已经确定，那么替代线束应尽量保持原有连接器体系和关键尺寸关系，再针对线材进行阻抗、衰减、串扰、屏蔽及弯折性能验证；对于采购人员而言，则建议将82908-100B-02-D、20454-220T、20Pin、40AWG、100mm作为供应商询价和技术确认时的核心关键词，从而缩短选型沟通时间。需要特别说明的是，所提供的原PDF网页当前能够确认其为I-PEX 82908C0的20P CABLINE-VS Harness工程图，但网页文本解析未能提取图纸中的全部尺寸标注，因此具体替代生产时仍建议以原实物、完整工程图或样品进行尺寸及装配验证。

三、选型和兼容与替代方案参考及建议

在实际替代项目中，建议工程师首先确认设备端使用的连接器接口及20Pin结构，再核对线材端 20454-220T 的装配匹配关系；随后确认极细同轴线采用40AWG规格，并根据原产品的100mm长度、端接方式、线序及走线形态进行样品制作。高速信号应用不能只看“能不能插上”，还需要关注阻抗一致性、信号损耗、串扰、屏蔽连续性以及批量生产的一致性。CABLINE-VS官方资料显示，该系列可用于高速信号传输，并以40AWG、45Ω、100mm Micro-Coaxial Cable配合40Pin连接器进行32Gbps/Lane NRZ性能测试，这也说明极细同轴线束的替代开发需要从“连接器兼容”进一步延伸到“高速信号完整性验证”。针对原厂停产、交期不稳定或采购成本压力较大的项目，我们公司可提供 I-PEX 82908-100B-02-D 兼容替代线束方案，可围绕20Pin、40AWG、20454-220T等关键规格进行打样、结构匹配与量产导入，帮助客户降低重新设计整机连接结构所带来的时间和开发成本。

四、从单一替代料号到稳定供应，建立更高效的国产替代方案

对于已经进入量产或维护阶段的电子设备来说，原厂停产并不意味着必须重新设计整套连接方案。更高效的做法是以原型号为基准，对连接器、线材、极数、长度、线序及装配结构进行逐项确认，然后通过样品验证、装机测试和高速信号性能验证逐步完成替代导入。I-PEX 82908-100B-02-D作为20Pin、40AWG、100mm规格的CABLINE-VS极细同轴线束，其替代价值不仅在于获得一条能够装配使用的线束，更在于建立可持续、可批量、可追溯的供应方案。对于工程师，可以减少因原厂停产带来的重新开发压力；对于采购人员，则可以增加稳定的替代供应渠道。我们公司专注于极细同轴线束的生产制造，可根据客户提供的原厂型号、样品或工程资料进行兼容替代开发，为 I-PEX 82908-100B-02-D 等极细同轴线束提供从样品到量产的替代支持。

五，总结：

原厂停产后的极细同轴线束替代，关键不是简单寻找“同规格产品”，而是围绕连接器、Pin数、AWG、长度、线序、机械结构及高速信号性能进行系统匹配。针对 I-PEX 82908-100B-02-D、20454-220T、40AWG、20Pin、100mm 这一规格组合，我们公司可提供兼容替代线束方案，帮助工程师更快完成替代验证，也帮助采购人员建立更加稳定、高效的供应选择。

我是【世贸电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
