I-PEX 83053-100B-01-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、I-PEX 83053-100B-01-D 40P极细同轴线束产品概述

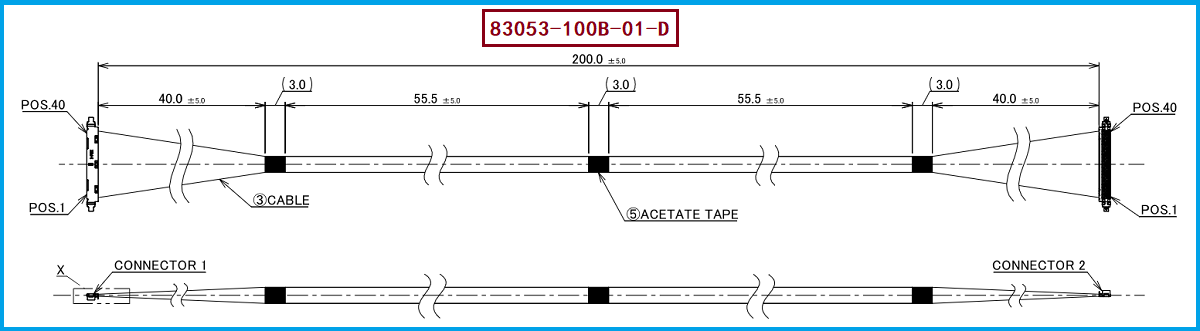

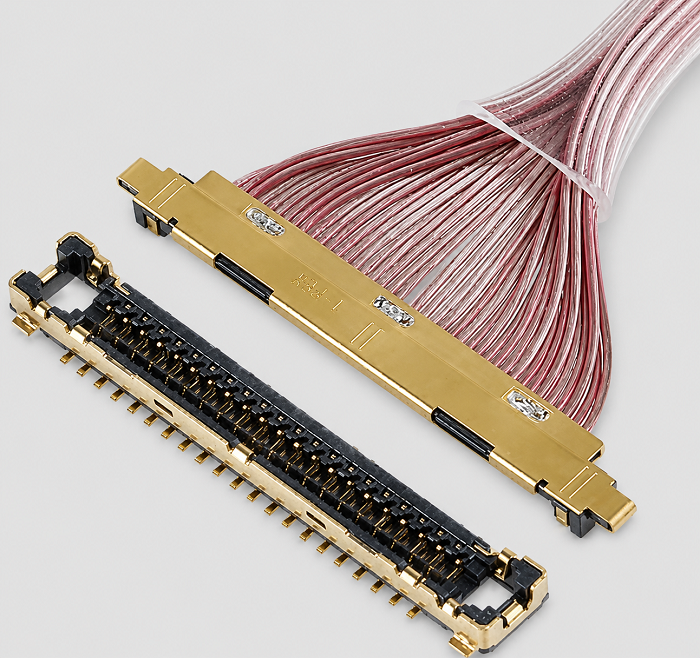

I-PEX 83053-100B-01-D 是 CABLINE-UX II 系列40P极细同轴线束，原厂2D工程图显示，该产品采用40路独立 Micro-Coaxial Cable 结构，标称线束长度为200mm，线材规格为46AWG，特性阻抗为50Ω，线缆颜色为蓝色，并采用1:1 Pin Assignment。对于工程师而言，40路独立极细同轴结构能够在有限设备内部空间内实现高密度信号连接，同时兼顾线束小型化、柔性走线及高速信号传输需求；对于采购人员而言，进行同型号采购或国产化替代时，不能只确认产品的40PIN规格，还需要同步确认200mm长度、46AWG线材、50Ω阻抗、Pin定义以及连接器结构等关键参数。该产品所使用的线材端连接器型号为20532-040T-02-1，连接器为40PIN、0.25MM间距，因此连接器与极细同轴线材之间的精密匹配，是保证整套线束稳定工作的基础。

二、极细同轴线束连接器替代时需要确认哪些参数？

在极细同轴线束连接器替代过程中，工程师和采购人员首先需要确认连接器的Pin数量和Pin间距。I-PEX 83053-100B-01-D采用20532-040T-02-1线材端连接器，其关键规格为40PIN、0.25MM Pitch，因此替代连接器必须首先确保40PIN数量和0.25MM间距与原系统保持一致；同时还需要进一步确认连接器外形尺寸、插合方向、安装高度、锁扣结构、出线方向以及与PCB端连接器的配合关系。除此之外，还必须确认连接器与46AWG极细同轴线材的加工适配性，包括芯线、绝缘层和屏蔽层的处理尺寸、端部焊接区域以及40路线缆的排列精度。对于采购人员而言，真正的兼容替代并不是找到一个“40PIN、0.25MM”的连接器即可，而是需要供应商从连接器、线材及整套线束装配结构进行综合匹配。

三、极细同轴线束连接器替代还需要关注电气与信号完整性

除了机械尺寸和Pin规格之外，连接器替代还必须关注电气性能。I-PEX 83053-100B-01-D采用46AWG、50Ω Micro-Coaxial Cable，连接器端部的结构、线材排列和屏蔽层处理都会影响整个信号传输链路的阻抗连续性。如果替代连接器的端子结构、焊接区域或屏蔽结构与原设计存在明显差异，就可能产生阻抗突变，进而造成信号反射、串扰、插入损耗增加以及EMI等问题。因此，工程师在进行兼容设计时，应将连接器与46AWG线材作为一个完整的高速信号传输单元进行验证，并保证40路线缆的1:1 Pin Assignment不发生变化。对于高速显示、摄像头及其他高速数字信号应用，还建议在样品阶段进行导通、短路、绝缘、耐压、Pin Mapping以及必要的阻抗、插入损耗和回波损耗测试，从而确认替代连接器不会成为整个线束系统的性能瓶颈。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83053-100B-01-D进行选型及兼容替代时，建议以“40PIN、0.25MM Pitch、46AWG、50Ω、200mm、1:1 Pin Assignment、20532-040T-02-1”作为核心参数进行确认，再根据实际设备的内部安装空间、PCB接口和使用环境进行进一步验证。尤其需要注意，200mm是该型号的重要线束长度参数，如果设备内部走线按照200mm设计，就不能仅因为其他型号同样采用40P、46AWG、50Ω线材而直接替换。同时，替代连接器还应验证插拔配合、接触可靠性、线材端部加工、屏蔽层连接以及长期弯折后的机械稳定性。对于采购人员，如果原厂产品存在价格、交期或供应渠道方面的压力，可以以I-PEX 83053-100B-01-D为基准型号寻找兼容替代供应商。我们公司可提供：I-PEX 83053-100B-01-D兼容替代线束方案，可根据客户原厂料号、产品图纸、实物样品及实际装配需求，对20532-040T-02-1对应的40PIN、0.25MM连接器体系、46AWG极细同轴线材、200mm线束长度及端部加工结构进行匹配开发，并支持样品验证和批量制造。

五、总结：真正的连接器替代是整套极细同轴线束兼容

总体来看，I-PEX 83053-100B-01-D的兼容替代不能简单理解为更换一个40PIN连接器，而应当从连接器、极细同轴线材、线束尺寸、Pin定义、电气性能及制造工艺等多个方面进行系统匹配。该产品采用20532-040T-02-1线材端连接器，关键连接器规格为40PIN、0.25MM Pitch，并配合46AWG、50Ω Micro-Coaxial Cable组成40路高密度极细同轴线束。工程师需要重点关注机械配合、Pin Mapping、阻抗连续性、屏蔽结构及高速信号完整性，采购人员则应重点考察供应商是否具备46AWG极细同轴线材加工、0.25MM Pitch高密度连接器组装以及批量一致性控制能力。我们公司专注于极细同轴线束生产制造，可针对I-PEX 83053-100B-01-D提供兼容替代线束方案，帮助客户实现样品开发、工程验证、国产化替代及批量采购。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
