I-PEX 83052-100B-01-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、I-PEX 83052-100B-01-D 40P极细同轴线束产品概述

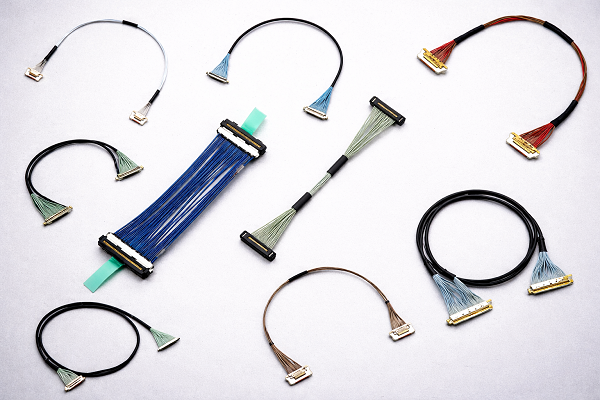

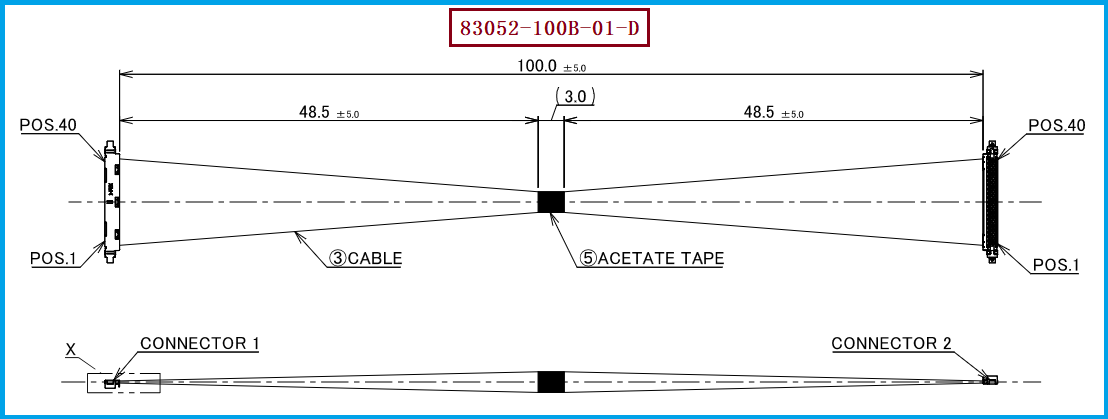

I-PEX 83052-100B-01-D 是 CABLINE-UX II 系列40P极细同轴线束产品，原厂2D图纸显示，该线束采用40路独立Micro-Coaxial Cable结构，标称线束长度为100mm，线材规格为46AWG，特性阻抗为50Ω，线缆颜色为蓝色，并采用1:1 Pin Assignment设计。对于工程师而言，这种40路独立极细同轴结构能够在有限设备空间内实现高密度信号连接，同时兼顾线束小型化与高速信号传输需求；对于采购人员而言，在进行同型号采购或国产化替代时，应重点核对产品料号、Pin数量、线束长度、46AWG线材、50Ω阻抗以及两端连接器结构等关键参数。该产品并非普通多芯排线，而是由多根独立极细同轴线组成的精密线束组件，因此替代产品需要从整体线束系统角度进行匹配。(i-pex.com)

二、20532-040T-02-1连接器与46AWG线材的配套关系

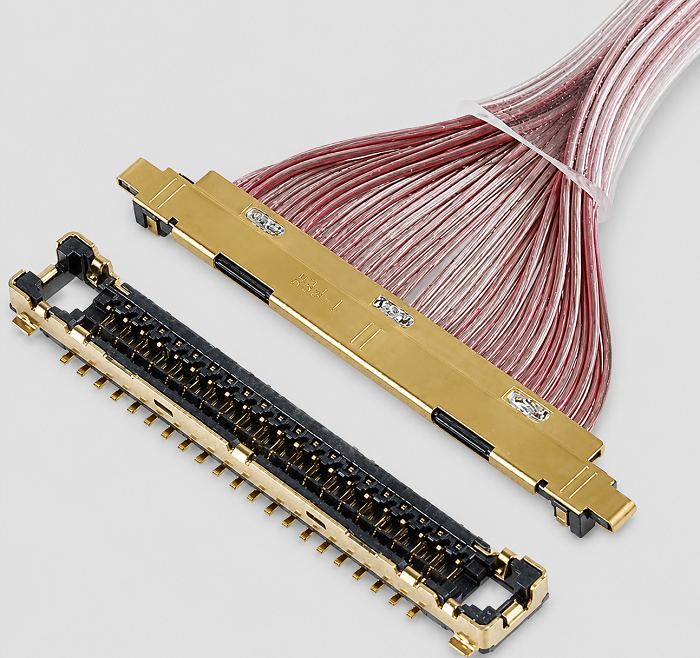

I-PEX 83052-100B-01-D所使用的线材端连接器型号为20532-040T-02-1，属于CABLINE-UX II 40P连接器体系，与46AWG极细同轴线材进行配套使用。对于极细同轴线束而言，连接器与线材并不是相互独立的两个产品，连接器端子的结构尺寸、线材导体尺寸、绝缘层及屏蔽层处理方式、端部加工工艺都会影响最终的电气和机械性能。因此，在进行兼容开发时，不能只依据40Pin或者连接器外观进行简单替换，而需要重点确认20532-040T-02-1与46AWG极细同轴线材之间的加工适配关系，同时保证40路线缆按照原设计进行准确排列及1:1对应。对于工程师来说，连接器兼容不仅意味着能够正常插合，更需要确保插合高度、方向、固定方式、端部尺寸及电气连接均符合原设备设计要求；对于采购人员而言，则应要求替代供应商明确提供完整的线材、连接器及组装方案，避免出现连接器可以使用但线材无法稳定加工的情况。

三、极细同轴线束连接器兼容设计注意事项

在极细同轴线束连接器兼容设计过程中，首先需要关注机械兼容性，包括Pin数量、Pitch、连接器外形尺寸、插合方向、锁扣结构、装配高度以及线束出线方向等参数；其次需要关注电气兼容性，尤其是本产品采用46AWG、50Ω Micro-Coaxial Cable，替代方案需要尽可能保持原有阻抗结构和屏蔽结构的连续性。如果连接器端部的线缆排列、屏蔽层处理或者焊接区域发生明显变化，就可能造成局部阻抗不连续，从而引起信号反射、串扰、插入损耗增加以及EMI问题。此外，极细同轴线材本身直径较小，对剥线、芯线处理、屏蔽层处理、焊接、固定和弯折保护等工艺要求较高，因此兼容设计还必须考虑端部拉力、线材弯折、长期使用可靠性以及批量生产的一致性。对于高速信号应用，更建议在样品验证阶段进一步进行导通、短路、绝缘、耐压、Pin Mapping以及必要的阻抗和信号完整性测试，而不能仅通过外观和尺寸判断是否真正兼容。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83052-100B-01-D的选型和替代，工程师及采购人员可以将40P、100mm、46AWG、50Ω、1:1 Pin Assignment以及20532-040T-02-1连接器作为核心筛选条件，再结合实际设备的安装空间、配套PCB连接器及信号类型进行进一步确认。如果原厂线束存在采购成本、交期、供应渠道或批量供货方面的需求，可以按照原厂产品的结构和规格进行兼容替代开发，而不是简单选择一个Pin数相同的普通线束产品。替代过程中尤其需要保证20532-040T-02-1连接器与46AWG极细同轴线材的可靠装配，同时保持40路线路的准确对应关系和50Ω传输特性。我们公司可提供：I-PEX 83052-100B-01-D兼容替代线束方案，可根据客户提供的原厂料号、产品图纸、实物样品或设备装配要求，对极细同轴线材、连接器、线束长度、Pin定义及端部结构进行匹配开发，并提供样品验证及批量制造服务，为工程师产品导入和采购国产化替代提供更加灵活的供应方案。

五、总结：从单一连接器替代到完整极细同轴线束兼容

总体来看，I-PEX 83052-100B-01-D的核心价值在于40P高密度连接器与40根46AWG、50Ω极细同轴线材组成的完整高速线束系统。对于工程师而言，在进行兼容设计时，应同时关注连接器机械尺寸、46AWG线材加工能力、50Ω阻抗控制、40路Pin定义、线束长度、端部固定以及信号完整性；对于采购人员而言，则应重点考察供应商是否真正具备极细同轴线束的研发、加工和批量制造能力，而不是只寻找一个外形相似的连接器或线束。通过对原厂结构、连接器、线材规格和关键电气参数进行系统匹配，可以在满足实际装配及使用需求的基础上实现稳定可靠的兼容替代。我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 83052-100B-01-D提供对应的兼容替代线束方案，满足客户在产品开发、样品验证、国产化替代及批量采购方面的需求。
