I-PEX 83054-100B-01-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

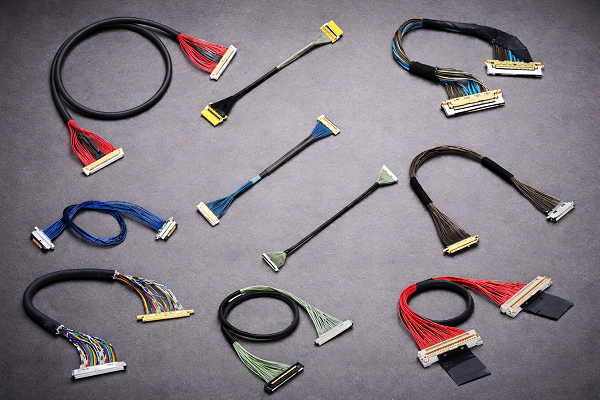

一、I-PEX 83054-100B-01-D极细同轴线束产品介绍

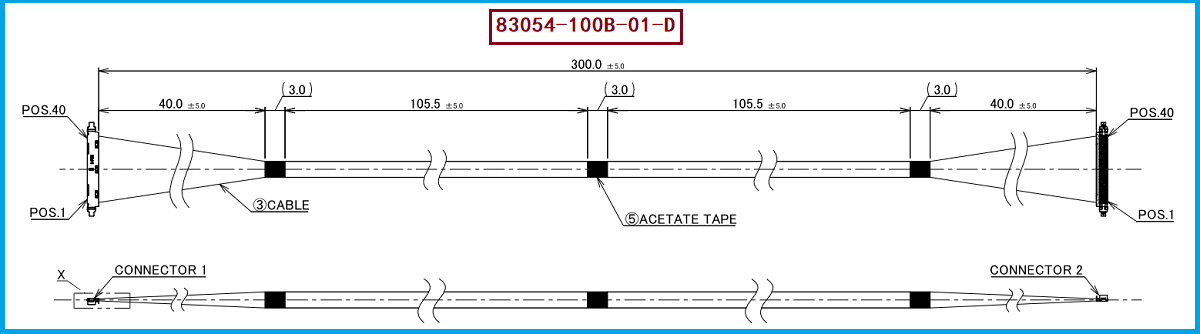

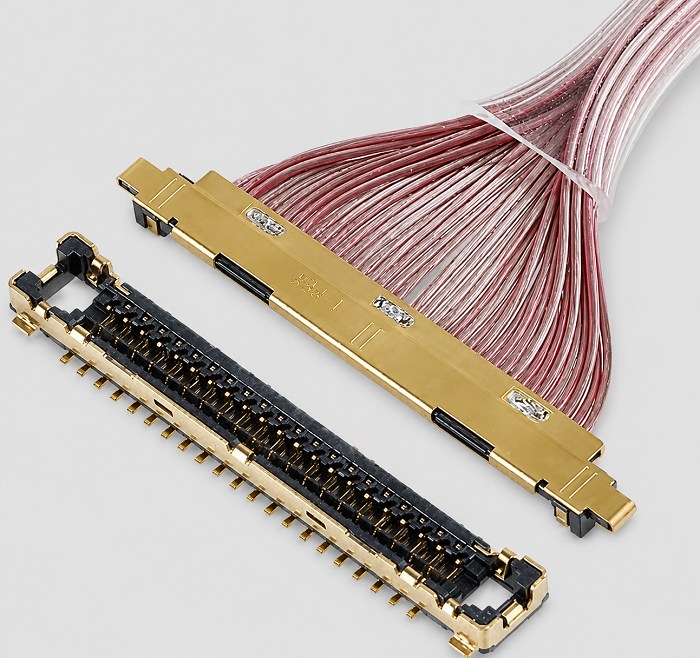

I-PEX 83054-100B-01-D 是 CABLINE-UX II 系列40P极细同轴线束，原厂图纸对应300mm长度、1-1两端连接器结构，线材采用46AWG、50Ω Micro-Coaxial Cable，40路信号按照Pin-to-Pin方式对应。该线束两端采用CABLINE-UX II 40Pin Plug，线材端使用的连接器型号为20532-040T-02-1，适用于笔记本电脑、平板电脑、显示模组及其他对内部空间、高密度连接和高速信号传输有要求的电子设备。对于工程师来说，选型时需要综合确认Pin数、线长、AWG规格、阻抗、连接器型号以及线束整体结构；对于采购人员而言，则需要确认实际成品料号及各项关键规格，避免仅根据40Pin、300mm等单一参数进行替代。

二、46AWG极细同轴线束的结构与应用价值

I-PEX 83054-100B-01-D采用46AWG极细同轴线材，相比普通线缆具有更小的线径和更高的空间利用率，40路极细同轴线能够在较小空间内实现高密度信号连接。CABLINE-UX II连接器采用0.25mm Pitch超小间距结构，并具备小型化、低高度和多点接地等特点，因此适合应用于轻薄型电子设备内部连接。对于工程设计而言，46AWG线材与连接器之间必须形成良好的匹配关系，同时需要关注线束弯折、出线方向以及连接器端固定结构；对于采购而言，则应重点确认供应商提供的线材是否确实为46AWG、阻抗是否符合原方案要求，以及连接器是否与20532-040T-02-1对应，从而降低兼容替代过程中出现装配或性能不匹配的风险。

三、极细同轴线束断线问题如何改善？

极细同轴线束由于线材尺寸非常小，断线问题通常与加工、弯折、拉扯以及连接器端受力有关，因此改善断线问题需要从生产制造全过程进行控制。在剥线和端部加工过程中，应避免刀具对内部导体造成损伤，同时控制加工过程中的拉力和机械应力；在线束成型过程中，应避免出现过小弯曲半径、急弯和局部折弯，尤其要重点保护线材与连接器结合位置，因为该区域容易产生应力集中；在线束固定过程中，则需要通过合理的固定和Bonding工艺减少线材根部受到反复拉扯。对于长期处于运动或转轴环境中的设备，还应结合实际装配状态验证线束反复弯折后的可靠性。也就是说，46AWG极细同轴线束的断线改善不能只依靠更换某一种材料，而需要同时控制线材、端部加工、连接器固定、线束成型和最终装配等环节。

四、选型和兼容与替代方案参考及建议

如果客户需要寻找I-PEX 83054-100B-01-D的兼容替代产品，建议以原厂图纸为基础进行逐项核对，重点确认CABLINE-UX II 40P连接器体系、线材端连接器20532-040T-02-1、46AWG Micro-Coaxial Cable、50Ω阻抗、300mm长度以及1-1两端连接器结构，同时确认Pin 1至Pin 40的对应关系、出线方向、线束固定方式和连接器端加工工艺。工程师在样品验证阶段，应重点确认连接器配合、线束外形、弯折状态以及实际装配后的可靠性；采购人员则应关注产品料号、关键材料、连接器型号和批量交付一致性。我们公司可提供：I-PEX 83054-100B-01-D兼容替代线束方案，可根据客户实际产品结构和应用要求生产制造相应的40P极细同轴线束，在46AWG线材、连接器匹配、线长、Pin位及线束结构等方面提供兼容设计与生产服务，帮助客户实现原厂线束的兼容替代及供应链优化。

五、总结：面向工程与采购的可靠替代线束解决方案

综合来看，I-PEX 83054-100B-01-D是一款40P、300mm、46AWG、50Ω Micro-Coaxial Cable的CABLINE-UX II极细同轴线束，其线材端连接器型号为20532-040T-02-1，具有高密度、小型化和适用于狭小设备内部空间布线的特点。对于工程师而言，兼容替代不能只看Pin数和线长，还需要同时验证AWG规格、阻抗、连接器型号、Pin位对应关系、出线结构以及机械可靠性；对于采购人员而言，则应选择能够按照原厂关键规格进行稳定生产的供应商。尤其针对46AWG极细同轴线束容易出现的断线问题，应从材料、加工、固定、弯折及装配等多个环节进行改善。我们公司可提供I-PEX 83054-100B-01-D兼容替代线束方案，为客户提供极细同轴线束的样品开发、兼容替代及批量生产服务。
