I-PEX 83046-100B-01-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、30PIN超高密度连接，面向空间受限的高速信号应用

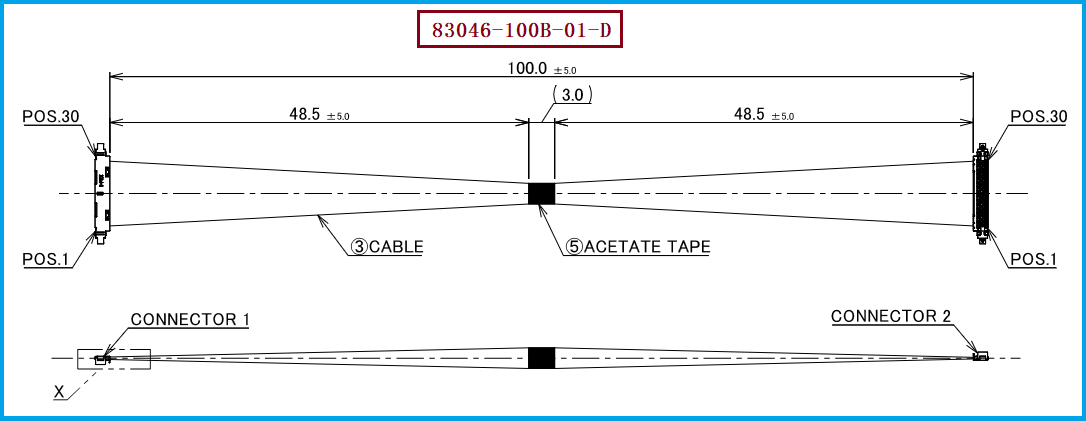

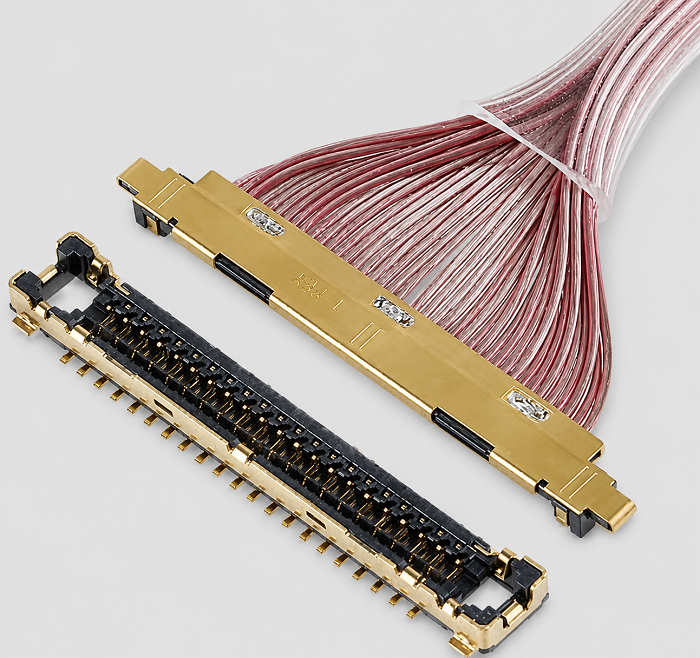

在笔记本电脑、平板电脑、显示模组及其他轻薄型电子设备内部，连接器尺寸、线束外径以及布线空间都会直接影响整机结构设计。I-PEX CABLINE®-UX II系列正是针对这类高密度、小型化连接需求推出的极细同轴连接方案。本次介绍的 I-PEX 83046-100B-01-D 极细同轴线束，为30PIN、100mm、1-1结构的线束方案，线材端采用 20532-030T-02 连接器，连接器为 30PIN、0.25mm间距。CABLINE®-UX II采用0.25mm超窄Pitch设计，并具有小型化、低高度及适合狭窄空间布线等特点；其系列资料同时支持AWG44/AWG46等Micro-Coax应用，并通过多点接地结构改善高速信号环境下的EMC表现。对于工程师而言，这类产品的价值不仅在于“30PIN”，更在于在有限空间内实现多通道信号连接；对于采购人员而言，则需要同时关注具体Harness料号、连接器型号、Pin数、Pitch、线长、线材规格及端接结构，而不能仅依据“CABLINE-UX II”系列名称进行替换。

二、极细同轴线束如何选型？工程与采购需要同时确认这些参数

选择极细同轴线束时，建议首先从连接器与Pin数入手，再向线材规格和机械尺寸逐项确认。以 I-PEX 83046-100B-01-D 为例，其关键匹配信息包括30PIN、0.25mm Pitch、100mm线束长度以及对应的CABLINE®-UX II连接器结构；如果设备端原设计为30PIN，那么替代线束首先必须确保Pin数和接口体系一致，否则即使外观尺寸相近，也可能无法实现可靠装配。其次需要确认极细同轴线材的AWG、阻抗、外径以及屏蔽结构，因为高速信号对阻抗连续性、串扰控制和信号完整性更加敏感；CABLINE®-UX II官方资料显示，该系列可配合Micro-Coaxial Cable使用，其中45Ω方案对应AWG44或更小规格，50Ω方案对应AWG46或更小规格。除此之外，还应确认线长、两端连接方式、出线方向、接地方式及实际安装空间，尤其是在显示转轴、狭窄腔体等区域，线束的弯折半径、走线路径和连接器高度都需要纳入选型验证。因此，工程师在设计选型时应从“连接器型号＋30PIN/0.25mm Pitch＋线材AWG/阻抗＋外径＋长度＋结构”进行整体匹配，采购人员在询价时也建议将这些参数作为规格确认依据，而不是只提供一个模糊的“30P极细同轴线”描述。

三、选型和兼容与替代方案参考及建议

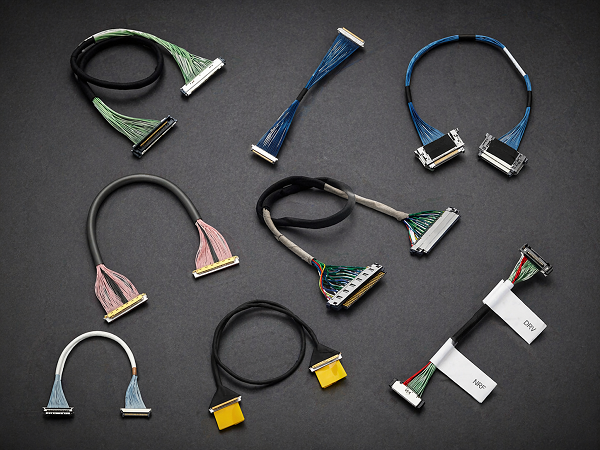

对于需要进行国产替代、第二供应商导入或原厂线束替代的项目，建议以原产品实际装机参数为基础进行逐项兼容确认。针对本款产品，可以将 I-PEX 83046-100B-01-D 作为目标线束型号，重点核对其30PIN、0.25mm间距、100mm长度、1-1结构以及线材端 20532-030T-02 连接器等信息；如果客户现有产品使用的就是这一类CABLINE®-UX II 30PIN极细同轴结构，则替代开发时还应进一步确认原线材的AWG、阻抗、外径、屏蔽结构、端接尺寸和实际装配空间。需要特别说明的是，上传的连接器资料能够确认CABLINE®-UX II系列具有30/34/40/50PIN规格、0.25mm Pitch、Micro-Coax兼容及多点接地等产品特征，但具体替代项目仍应以客户实物、原厂图纸或实际使用线材规格进行最终工程确认，不能仅凭连接器系列名称直接判定完全兼容。凭借极细同轴线束的生产制造能力，我们公司可提供 I-PEX 83046-100B-01-D 兼容替代线束方案，可围绕连接器匹配、极细同轴线材规格、线束长度、端接结构及整体装配尺寸进行定制开发，为工程师提供替代设计支持，也为采购人员提供稳定的第二供应来源选择。

四、面向工程师与采购的稳定替代制造方案

对于极细同轴线束这类精密互连产品，真正影响项目导入的不只是“能不能接上”，还包括批量制造的一致性、线材与连接器的匹配、端接可靠性以及高速信号应用中的稳定性。因此，在导入 I-PEX 83046-100B-01-D 兼容替代方案时，建议工程端重点验证连接器配合、Pin位对应、线束长度、线材阻抗及信号完整性，采购端则可以重点比较产品规格一致性、样品验证能力、批量交付能力和长期供应稳定性。对于需要寻找原厂替代、降低采购成本或建立多供应商体系的客户，我们公司可根据 I-PEX 83046-100B-01-D 的产品结构及实际应用要求，提供相应的极细同轴线束兼容替代与定制制造服务。以30PIN、0.25mm超窄间距为代表的CABLINE®-UX II方案，本质上体现的是“连接器高密度＋极细同轴线材＋精密端接”的综合能力，只有将电气参数、机械尺寸和制造工艺同时匹配，才能真正实现可靠替代。

五，总结

I-PEX 83046-100B-01-D 是一款面向高密度、小型化电子设备应用的30PIN极细同轴线束方案，其核心匹配特征包括 30PIN、0.25mm连接器间距、100mm线束长度以及20532-030T-02线材端连接器。在极细同轴线束选型和替代过程中，应避免只关注连接器型号，而应从Pin数、Pitch、AWG、阻抗、外径、长度、屏蔽结构和端接方式等多个维度进行完整匹配。我们公司可提供 I-PEX 83046-100B-01-D兼容替代线束方案，帮助客户完成从样品验证到批量制造的极细同轴线束替代应用。
