I-PEX 82070-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、30P、1-N结构，为高密度高速设备提供稳定的内部连接

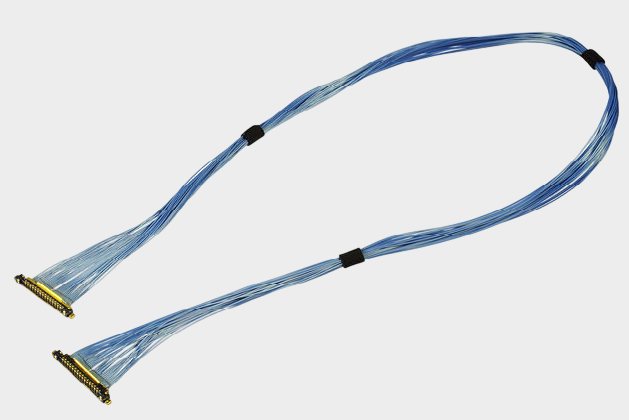

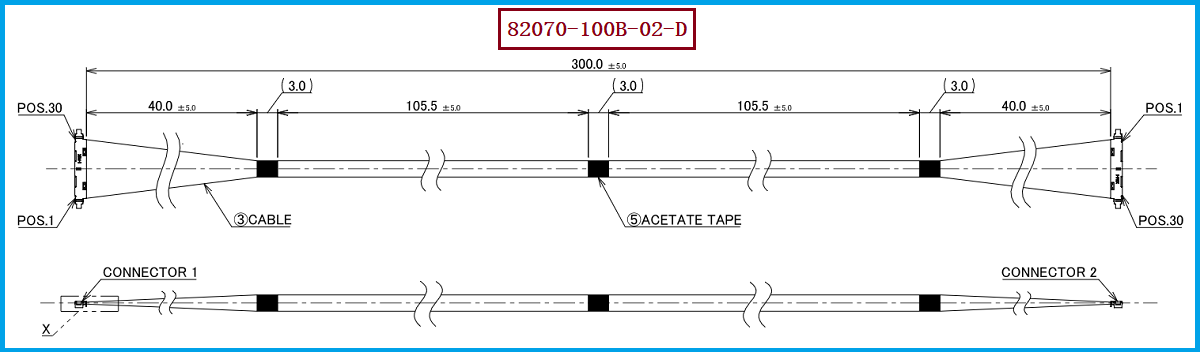

在笔记本电脑、显示模组、摄像头模组、AI视觉设备及其他空间受限的电子产品中，极细同轴线束承担着越来越重要的高速信号连接任务。I-PEX CABLINE-UX II系列采用0.25mm接触间距、90°出线及垂直插拔结构，可提供30P、34P、40P、50P等规格，并针对Micro-Coaxial Cable应用进行设计。 本次对应的I-PEX 82070-100B-02-D属于30Pin、46AWG、300mm、1-N结构的极细同轴线束，其中线材端使用的连接器型号为20532-030T-02。I-PEX标准Harness资料中也明确将82070-100B-02-D列为“30pin micro-coaxial 46AWG L=300mm 1-N”产品。 对工程师而言，30P高密度设计能够在有限空间内完成多通道信号连接；对于采购人员而言，识别这类线束时不能只看“30Pin”这一项，而应同时确认连接器、46AWG线材、300mm长度以及最关键的1-N线位结构。

二、极细同轴线束断线、损耗、兼容性如何解决？关键在于结构、电气与制造工艺协同控制

极细同轴线束出现断线、信号损耗或兼容性问题，往往并非单一因素造成。46AWG线材非常纤细，在剥线、端接、弯折、装配及设备长期使用过程中，需要特别关注线材受力和端部加工质量；因此，线束制造不能简单理解为“把连接器压到线材上”，而需要控制剥线长度、芯线定位、屏蔽层处理、端接一致性以及线束成型过程。另一方面，高速信号的损耗还与线材阻抗、传输长度、连接器结构、PCB走线和整体链路匹配有关。CABLINE-UX II资料显示，该系列支持45Ω及50Ω Micro-Coax方案，其中AWG46对应50Ω方案的应用范围；同时提供多点接地结构，通过Cable Shield、Ground Bar、Plug Shell、Receptacle Shell到PCB形成连续的屏蔽路径，有利于降低EMI并改善高速信号完整性。 因此，对于82070-100B-02-D这类300mm极细同轴线束，工程验证时应重点关注导通可靠性、绝缘性能、端接强度、阻抗一致性、插入损耗、回波损耗及串扰等指标；而在兼容替代时，更不能只按照外观或Pin数量判断是否能够替换。

三、选型和兼容与替代方案参考及建议

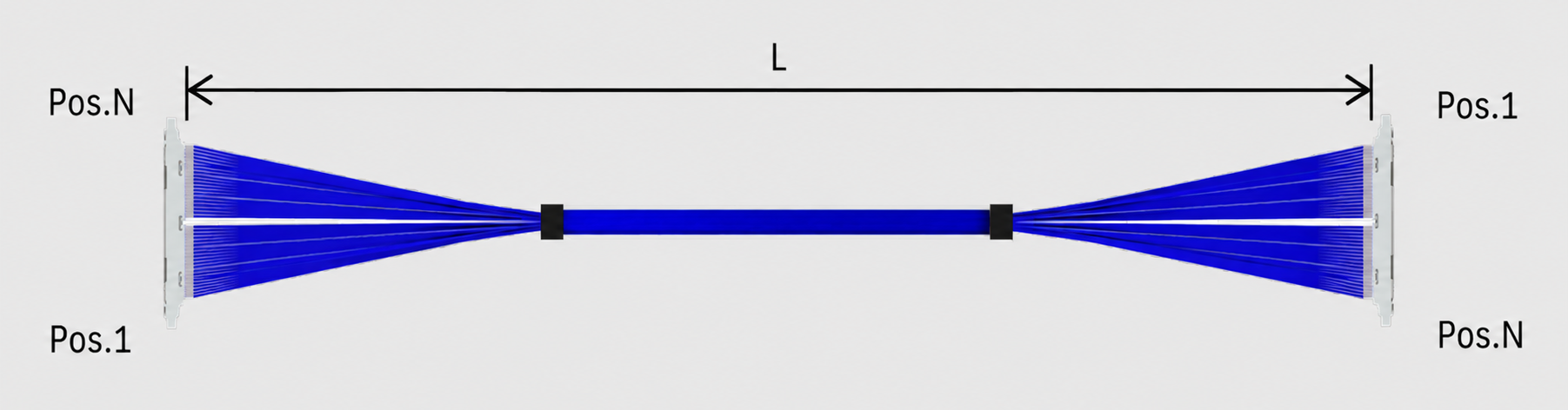

针对I-PEX 82070-100B-02-D进行兼容替代时，建议工程师和采购人员首先锁定“CABLINE-UX II、30P、46AWG、300mm、1-N”这一核心组合，再进一步核对线材端连接器20532-030T-02、配对端连接器、Pin定义、出线方向、线材外径、阻抗及屏蔽结构。现有I-PEX CABLINE-UX II资料中，30Pin Plug Housing的推荐料号显示为20532-030T-02-1，因此如果客户BOM或原始线束标注为20532-030T-02，应在正式替代前结合实际连接器版本和客户样品进行确认，不宜仅凭料号后缀直接认定完全等同。 同时，1-N结构必须重点确认，因为I-PEX CABLINE-UX II同时存在不同线束结构和不同长度型号，30P、46AWG、300mm并不自动意味着所有同规格产品都可以直接互换。I-PEX标准型号资料明确列出30P、46AWG、100mm、200mm、300mm的1-N线束分别对应不同料号。 我们公司可提供：I-PEX 82070-100B-02-D兼容替代线束方案，可围绕30P、46AWG、300mm、1-N等关键规格进行极细同轴线束的打样、兼容开发和批量生产，并根据客户设备实际结构对连接器端接、线长、线位及线束成型要求进行匹配。

四、从“不断线”到“低损耗”，极细同轴线束的批量一致性决定实际应用可靠性

对于工程师而言，一条极细同轴线束真正达到可量产应用的标准，不只是实验室中能够导通，而是需要在长期弯折、装配和设备运行过程中保持稳定的机械与电气性能；对于采购人员而言，则需要供应商具备持续稳定复制同一规格产品的制造能力。CABLINE-UX II本身采用0.25mm Pitch、低高度结构，并支持30P至50P等多种规格，同时官方资料给出的参考传输能力达到5Gbps/lane NRZ，并涉及USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3等高速应用参考。 因此，82070-100B-02-D的替代开发不能只解决“连接器能不能插上”的问题，还要解决“信号能不能稳定传输”和“批量产品能不能保持一致”的问题。通过规范化的极细同轴线材加工、端接、屏蔽处理和成品检测，可以降低断线、接触不良及信号损耗风险；同时针对300mm线长，应结合实际高速协议和整机链路进行验证，从而在工程替代和批量采购之间建立更加可靠的质量保障。

五、总结

I-PEX 82070-100B-02-D是一款CABLINE-UX II系列30P、46AWG、300mm、1-N结构的极细同轴线束，线材端连接器型号为20532-030T-02。对于极细同轴线束而言，“断线、损耗、兼容性”实际上对应机械可靠性、电气信号完整性和规格匹配三个核心问题。解决断线，需要从46AWG极细线材的端接、受力和成型工艺入手；降低损耗，需要综合控制线材阻抗、长度、连接器及PCB高速链路；实现可靠兼容，则必须同时核对30P、46AWG、300mm、1-N、连接器型号及线位定义等关键参数。对于需要进行国产化、供应链优化或原厂替代的客户，选择具备极细同轴线束专业制造能力的供应商，并通过样品验证和批量一致性验证，是实现82070-100B-02-D可靠兼容替代的重要基础。

我是【世贸电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
