I-PEX 83047-100B-01-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、30P超高密度极细同轴线束，满足小型化设备高速连接需求

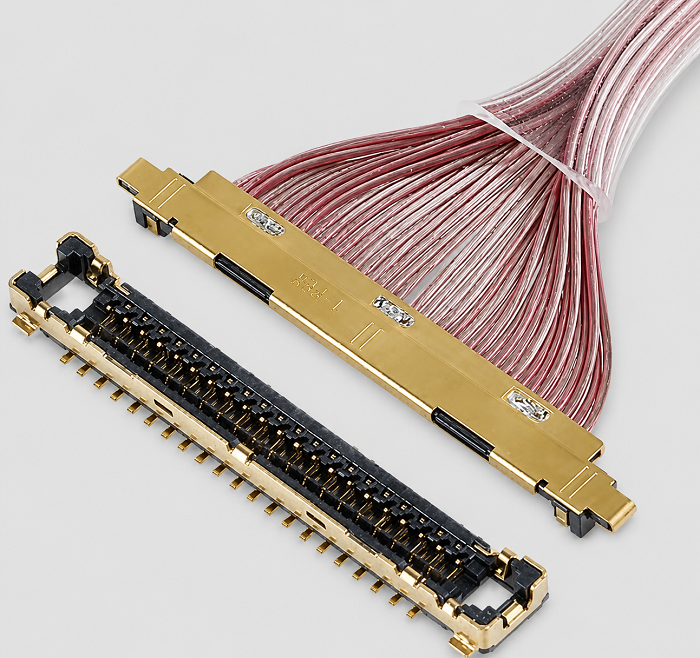

在笔记本电脑、平板电脑、显示模组、智能终端及其他空间受限的电子设备中，线束不仅承担信号传输功能，还直接关系到整机内部空间利用率、装配可靠性以及高速信号完整性。本次介绍的 I-PEX 83047-100B-01-D 属于CABLINE®-UX II系列30P极细同轴线束方案，配套线材端连接器型号为 20532-030T-02，连接器为30PIN高密度结构，并可适配 46AWG极细同轴线材。CABLINE-UX II采用小型化、高密度连接设计，适合在有限空间内实现多通道信号连接；对于工程师而言，选用这类线束时不能只看“30P”这一项参数，还需要同步确认连接器型号、Pitch、线材AWG、阻抗、外径、线长、端接结构及实际安装空间。对于采购人员而言，则应将完整型号和关键规格作为询价、打样及供应商比对依据，从而避免仅凭连接器外观相似而采购到无法直接装配或电气性能不匹配的产品。

二、极细同轴线束如何匹配不同型号连接器？核心是“连接器+线材+端接”整体匹配

极细同轴线束与连接器的匹配并不是简单的“PIN数一样就可以使用”，而需要从连接器系列、PIN数量、间距、适配线径以及端接方式进行整体确认。以 20532-030T-02 为例，其对应30P CABLINE-UX II连接体系，在替代选型时首先要确认连接器系列和30PIN结构是否一致，其次需要确认连接器实际适配的线材规格，尤其本方案明确涉及 46AWG 极细同轴线材；如果连接器、线材AWG或端接尺寸不匹配，即使PIN数相同，也可能出现无法装配、接触不良、阻抗异常或高速信号衰减等问题。因此工程师在进行不同型号连接器匹配时，应按照“连接器型号→PIN数与Pitch→可适配AWG→线材外径与结构→阻抗及高速性能→端接工艺→整机空间”的逻辑进行验证；采购人员则建议在询价文件中明确 I-PEX 83047-100B-01-D、20532-030T-02、46AWG 等关键识别信息，再结合样品实测确认兼容性，这比单纯按照品牌或系列名称采购更加可靠。

三、选型和兼容与替代方案参考及建议

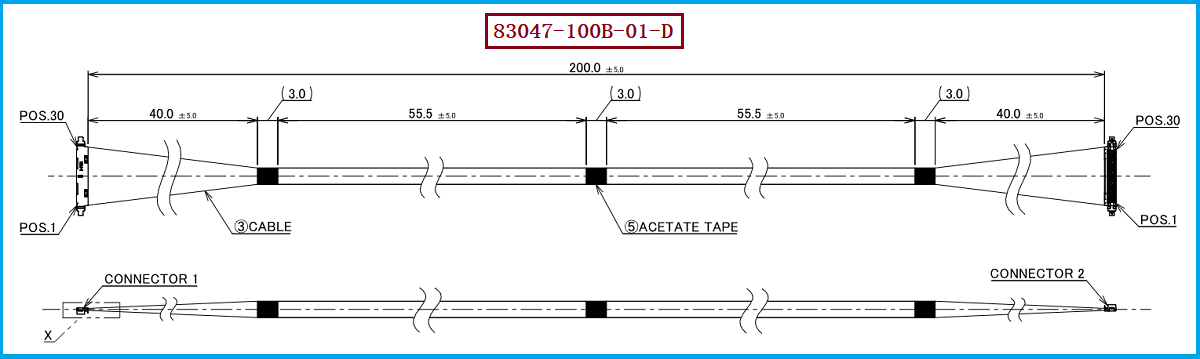

对于需要进行原厂线束替代、国产替代、第二供应商导入或降低采购成本的项目，建议以原产品实物及工程图纸为基准，对连接器和线材进行逐项核验。针对 I-PEX 83047-100B-01-D，重点应确认 20532-030T-02线材端连接器、30PIN连接结构以及46AWG极细同轴线材等关键参数，同时进一步核对线束长度、两端连接方式、出线方向、屏蔽结构、阻抗及实际装配尺寸。需要特别注意的是，不同型号CABLINE系列连接器即使外观相似，也可能存在PIN数量、Pitch、端接结构及适配线径方面的差异，因此替代开发不能简单采用“同品牌、同PIN数”的判断方式。我们公司可提供 I-PEX 83047-100B-01-D 兼容替代线束方案，可根据客户原装产品的连接器型号、46AWG极细同轴线材及实际使用要求进行兼容设计与生产制造，为工程师提供样品验证及替代开发支持，同时为采购人员提供稳定的第二供应来源。

四、面向工程与采购的精密制造与稳定供应方案

极细同轴线束真正的制造难点，在于极细线材与高密度连接器之间的精密端接，以及批量生产过程中每一根线材、每一个PIN位和每一个端接点的一致性。对于 I-PEX 83047-100B-01-D 这类产品，使用46AWG极细同轴线材时，需要重点控制剥线尺寸、芯线定位、屏蔽层处理、端接位置、线序以及连接器装配精度，同时还要关注线束弯折、拉力和高速信号传输过程中的稳定性。我们公司专注于极细同轴线束的生产制造与兼容替代，可围绕 I-PEX 83047-100B-01-D 的应用需求提供相应替代线束产品，帮助客户从样品打样、规格确认到批量生产建立完整的替代供应方案。对于工程师来说，这意味着可以从实际结构和电气需求出发进行替代验证；对于采购人员来说，则可以进一步建立原厂之外的稳定供应渠道。

五，总结

I-PEX 83047-100B-01-D 是面向高密度、小型化电子设备的极细同轴线束方案，其配套线材端连接器型号为 20532-030T-02，可适配 46AWG 极细同轴线材。极细同轴线束与不同型号连接器进行匹配时，应重点关注连接器型号、PIN数、Pitch、可适配AWG、线材结构、阻抗以及端接工艺，而不能仅凭外观或PIN数量判断兼容性。我们公司可提供 I-PEX 83047-100B-01-D兼容替代线束方案，为客户提供极细同轴线束的兼容设计、样品验证及批量制造支持。
