I-PEX 82904-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、AI设备高速化与小型化并行，极细同轴线束成为内部高速互连的重要选择

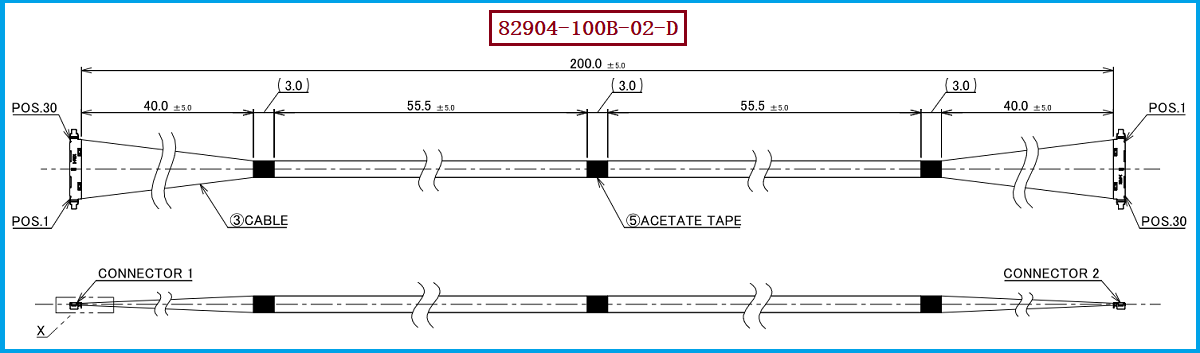

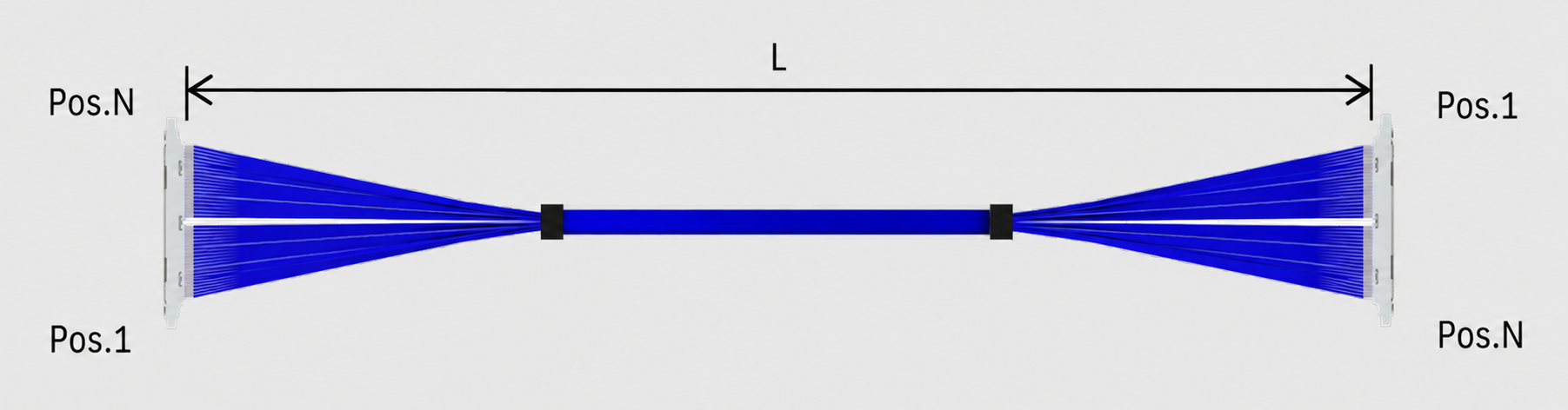

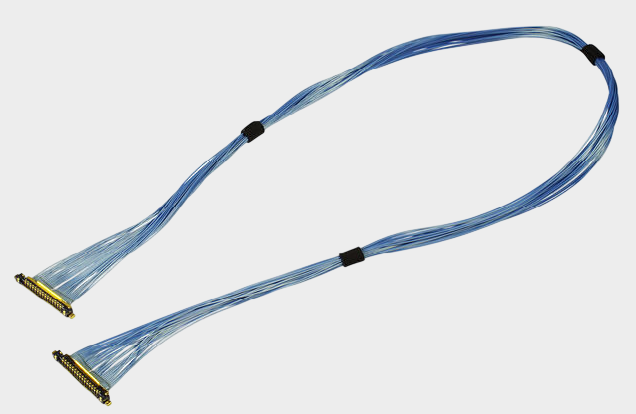

随着AI视觉、AI摄像头、边缘AI终端、智能机器人以及各类高性能计算设备不断向高速化、小型化发展，设备内部需要传输的数据量越来越大，而主板、摄像头模组、显示模组及其他功能模块之间的连接空间却越来越有限。对于工程师而言，内部连接不仅要满足多通道高速信号传输，还要兼顾线束占用空间、弯折路径、EMI控制和连接可靠性；对于采购人员而言，则需要在满足原厂接口规格的基础上寻找稳定的兼容替代供应。I-PEX CABLINE-UX II系列正是面向这类高密度、小型化应用的极细同轴连接方案，82904-100B-02-D属于30Pin、46AWG、200mm、1-N结构的Micro-Coaxial Harness，其线材端采用CABLINE-UX II系列30Pin连接器结构，对应线材端连接器型号为20532-030T-02。CABLINE-UX II采用0.25mm Pitch设计，并支持AWG44、AWG46等Micro-Coaxial Cable，可在有限空间内实现高密度信号连接。对于AI设备而言，极细同轴线束的价值并不是单纯“把线做得更细”，而是在有限空间中兼顾高速信号传输与设备内部结构布局，为AI硬件持续增加的数据通道提供更加紧凑的连接方式。

二、为什么AI设备越来越依赖极细同轴线束？高速数据、EMI与空间限制需要同时解决

AI设备越来越依赖摄像头、图像传感器、显示模组以及各种高速数据模块，这意味着内部信号连接需要面对更高的数据吞吐和更严格的信号完整性要求。极细同轴线束采用同轴传输结构，通过中心导体、绝缘介质和屏蔽结构形成相对稳定的高速信号传输通道，相比普通离散线，更适合在高密度、多通道环境下进行高速信号连接。CABLINE-UX II官方资料给出的参考传输能力达到5Gbps/lane NRZ，并涉及USB 3.1 Gen1、V-By-One HS 1.4、HDMI 1.3、eDP及MIPI等高速应用参考；同时，其Plug Shell、Receptacle Shell、Ground Bar与Cable Shield构成多点接地及屏蔽路径，有助于降低EMI并改善高速信号完整性。 对AI设备工程师而言，这意味着在设计高速摄像、显示或数据采集设备时，需要把“线材、连接器、PCB走线”作为一个完整的高速互连链路进行考虑；而46AWG极细同轴线的优势，则在于能够减少线束空间占用，使更多高速信号通道能够集中布置在紧凑的设备内部。82904-100B-02-D采用200MM长度规格，在实际高速应用中还需要结合具体系统对阻抗、插入损耗、回波损耗、串扰及信号完整性进行验证，不能仅根据连接器型号判断最终高速性能。

三、选型和兼容与替代方案参考及建议

针对I-PEX 82904-100B-02-D进行兼容替代选型时，工程师和采购人员首先应确认其核心组合关系，即“CABLINE-UX II + 30Pin + 46AWG Micro-Coaxial Cable + 200MM + 1-N”。其中，线材端连接器型号为20532-030T-02，连接器系列采用0.25mm Pitch结构；I-PEX官方CABLINE-UX II资料同时显示，该系列存在30Pin、34Pin、40Pin、50Pin等不同规格，因此不能仅凭Pin数量相同就直接判断不同型号线束能够互换。 对替代线束而言，还应进一步确认连接器结构、线材AWG、阻抗、线束长度、出线方向、屏蔽结构、Pin定义以及设备端配对连接器，并通过导通、绝缘、耐压以及实际高速信号测试验证兼容性。尤其需要注意，82904-100B-02-D的长度为200MM，与同系列100MM、300MM产品存在明确区别，长度变化可能影响高速链路中的传输损耗和信号完整性。因此，我们公司可提供：I-PEX 82904-100B-02-D兼容替代线束方案，可根据客户设备结构及实际应用要求，围绕30P、46AWG、200MM等关键规格进行极细同轴线束的兼容开发、样品制作和批量生产，为工程师进行国产化替代、供应链优化以及采购人员寻找稳定替代供应商提供支持。

四、从AI硬件研发到批量采购，极细同轴线束需要兼顾性能与制造一致性

AI设备的内部高速互连并不是“连接上即可”，线束在实际批量应用中还需要保持尺寸、端接、屏蔽和电气性能的一致性。82904-100B-02-D采用30P CABLINE-UX II结构和46AWG极细同轴线，200MM长度能够满足部分设备中较长模块间距的连接需求，而CABLINE-UX II本身采用小型化Plug设计，官方资料也强调其适合空间受限及转轴等结构应用。 对工程师而言，在导入兼容线束时，应重点关注连接器装配精度、线缆排列一致性、屏蔽连续性以及高速信号完整性；对采购人员而言，则应关注供应商是否具备稳定的极细同轴线束加工能力、是否能够持续保证同一料号的尺寸与电气性能一致，以及是否能够根据实际项目需求提供样品验证和批量交付。我们公司专注于极细同轴线束的生产制造，可围绕I-PEX 82904-100B-02-D这类原厂线束进行兼容替代开发，在连接器、46AWG线材、200MM长度及整体线束结构等关键条件基础上，为AI设备、视觉设备及其他高速电子设备提供相应的极细同轴线束制造方案。

五、总结

AI设备不断提高数据处理能力和数据采集能力，使内部高速信号连接同时面临“更高速、更小型、更高密度”的要求，极细同轴线束因此成为连接器件、模组和高速信号链路的重要组成部分。I-PEX 82904-100B-02-D采用30P CABLINE-UX II平台、46AWG Micro-Coaxial Cable以及200MM长度结构，其核心优势在于将高密度连接、小型化布线与高速信号传输需求结合起来。对于工程师而言，选型时不能只看连接器型号，而应综合确认Pin数、AWG、阻抗、长度、结构、屏蔽以及高速信号完整性；对于采购人员而言，则应重点关注供应商的兼容开发能力、产品一致性和批量交付能力。围绕AI设备越来越高的数据传输需求，极细同轴线束正在从传统的内部连接部件，逐步成为影响设备高速互连、小型化设计和整体可靠性的关键零部件之一。
