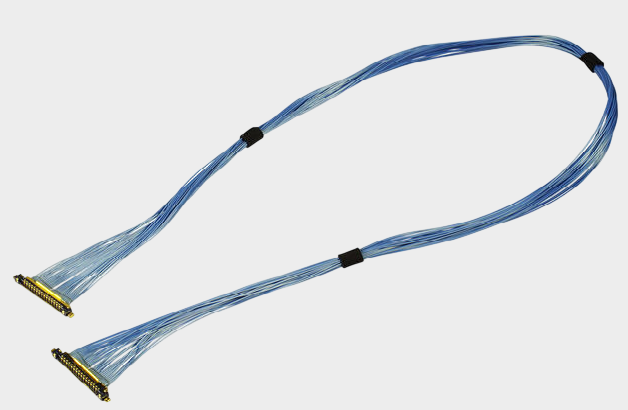

I-PEX 82903-100B-02-D CABLINE®-UX II 系列46AWG极细同轴线束替代方案

一、30P高密度结构，为小型化设备提供高速连接基础

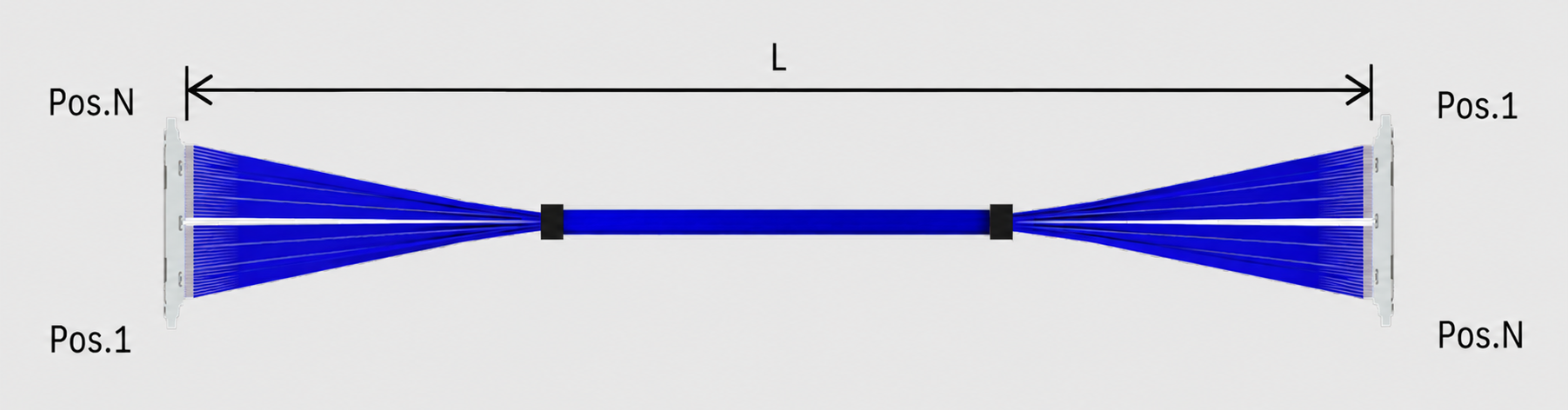

在笔记本电脑、平板电脑、显示模组、工业相机以及其他空间高度受限的电子设备中，高速信号传输往往同时面临“速度越来越高、设备越来越薄、内部空间越来越小”的矛盾。I-PEX CABLINE-UX II系列正是针对这类高密度连接需求设计的极细同轴连接方案，其中30P、100mm规格的82903-100B-02-D采用30路Micro-Coaxial极细同轴线，线材规格为46AWG，并配套20532-030T-02线材端连接器。I-PEX官方资料显示，CABLINE-UX II采用0.25mm接触间距、直角垂直插拔结构，支持30、34、40、50Pin规格，并可使用AWG44、AWG46极细同轴线；官方标准Harness资料进一步明确，82903-100B-02-D属于30Pin、46AWG、100mm的1-N结构线束。 对工程师而言，这种方案的核心价值并不是单纯把线做细，而是在有限空间内同时实现高密度布线、受控阻抗、屏蔽以及稳定的高速信号连接；对于采购人员而言，则意味着在进行同类替代选型时，需要同时核对Pin数、连接器结构、AWG、阻抗、长度、端接方式及Pin定义，而不能仅根据连接器外观进行替代。

二、一根极细同轴线束，如何支撑高速数据传输？

高速数据能够通过一根看起来非常细的同轴线稳定传输，关键在于它并不是普通导线，而是围绕高速信号完整性进行设计的微型传输结构。46AWG虽然意味着导体尺寸非常小，但Micro-Coaxial结构通过中心导体、绝缘介质和屏蔽结构共同形成相对稳定的传输环境，可以降低外部电磁干扰对高速信号的影响，同时帮助控制传输阻抗。对于高速数字信号而言，真正决定传输质量的并不只是“线有多粗”，还包括阻抗连续性、插入损耗、回波损耗、串扰、屏蔽性能以及连接器与PCB之间的匹配关系。I-PEX对CABLINE-UX II给出的参考传输能力为5Gbps/lane NRZ，并列出了USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3及MIPI等相关应用标准参考，这也说明极细同轴线束可以在非常有限的空间内承担高速信号互连任务。 因此，工程师在设计高速设备时，应将“线缆＋连接器＋PCB走线”作为一个完整的高速链路进行分析，而不是单独评价某一根线材；线束制造过程中，线材长度、端接一致性、屏蔽完整性以及连接器装配精度都会直接影响最终的信号完整性。

三、选型和兼容与替代方案参考及建议

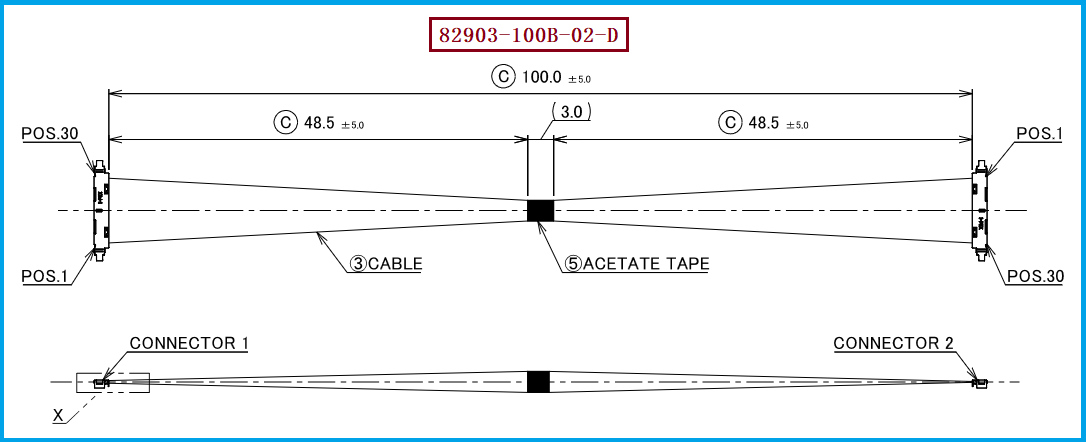

针对I-PEX 82903-100B-02-D的兼容替代开发，建议工程师和采购人员首先确认原规格为30P、46AWG Micro-Coaxial、100mm，并重点确认线材端连接器20532-030T-02以及对应的CABLINE-UX II结构，同时核对原厂配套母座20533-230E。I-PEX官方资料显示，20532-030T-02属于CABLINE-UX II 30Pin Plug Housing，官方当前推荐的对应更新型号为20532-030T-02-1；I-PEX同时说明两者存在结构方面差异，因此在进行替代或料号升级时，应根据实际PCB端结构、插配关系和整机装配空间进行验证，而不能简单认为新旧料号完全等同。 对兼容线束供应商而言，除连接器本体外，还应重点验证46AWG线材、阻抗特性、30路导通关系、线长及端部成型质量，并通过导通、绝缘、耐压以及高速信号完整性测试确认替代产品是否满足实际应用。我们公司可提供：I-PEX 82903-100B-02-D兼容替代线束方案，可根据客户实际设备结构、连接器配套关系、线长及应用需求进行极细同轴线束的打样、生产与定制，为工程替代、国产化选型以及长期批量采购提供线束制造支持。

四、从“能连接”到“稳定传输”，极细同轴线束制造决定最终性能

对于高速电子设备而言，一条合格的极细同轴线束不仅要实现两端连接，更要在高速信号通过整个链路时保持稳定的电气和机械性能。82903-100B-02-D采用CABLINE-UX II 30P平台和46AWG极细同轴线，体现的是高密度、小型化与高速传输之间的平衡。I-PEX官方资料显示，CABLINE-UX II的连接器采用多点接地设计以改善EMC性能，并具有较低的配合高度，适合空间受限的设备内部应用；官方资料同时提供了单端及差分信号完整性相关技术资料，说明该系列产品在高速互连应用中不仅关注机械连接，也关注整个传输链路的信号完整性。 对工程师来说，选择极细同轴线束时应重点关注“规格是否匹配、阻抗是否受控、端接是否可靠、屏蔽是否完整以及高速性能是否经过验证”；对采购人员来说，则应关注供应商能否稳定复制原厂线束的关键尺寸、电气参数、连接器配置和批量一致性。我们的极细同轴线束制造能力可围绕I-PEX 82903-100B-02-D这类原厂规格进行兼容替代开发，帮助客户在满足小型化和高速传输需求的同时，获得更加灵活的线束供应与定制选择。

五，总结

一根46AWG的极细同轴线束之所以能够支撑高速数据传输，并不是因为“线越细越高速”，而是因为其背后包含了微型同轴结构、阻抗控制、屏蔽设计、高密度连接器以及精密端接制造等多项技术的协同。I-PEX 82903-100B-02-D正是30P、46AWG、100mm CABLINE-UX II极细同轴线束的典型应用，对于需要高速信号连接、小型化设计以及有限内部空间布线的电子设备具有较高的参考价值。 在实际替代选型过程中，建议不要仅比较连接器型号或Pin数量，而应从线材、AWG、阻抗、Pin定义、连接器、尺寸、装配工艺以及高速信号完整性等维度进行系统验证，以确保兼容替代线束真正满足设备的工程应用要求。

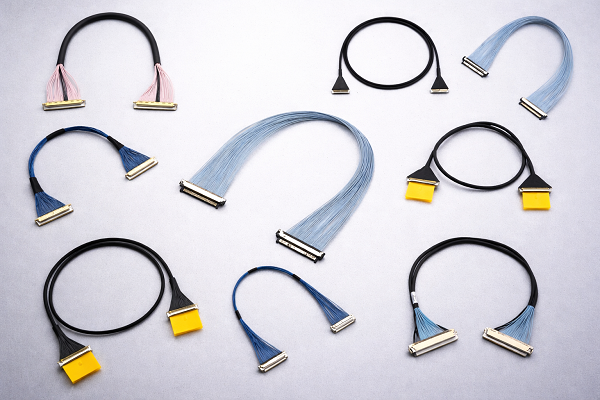

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
