I-PEX 83041-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、面向高速传输需求的50PIN极细同轴线束解决方案

随着AI终端、高性能计算设备、超薄笔记本、工业视觉设备以及高速显示产品不断升级，电子设备内部连接结构正在向“小型化、高速化、高可靠性”方向发展。传统FPC软排线在高速信号传输过程中容易受到阻抗控制、串扰以及EMI电磁干扰等因素影响，而采用Micro-Coaxial Cable（极细同轴线）的高速线束方案，能够有效提升信号完整性，满足下一代电子设备对于高速数据传输的需求。

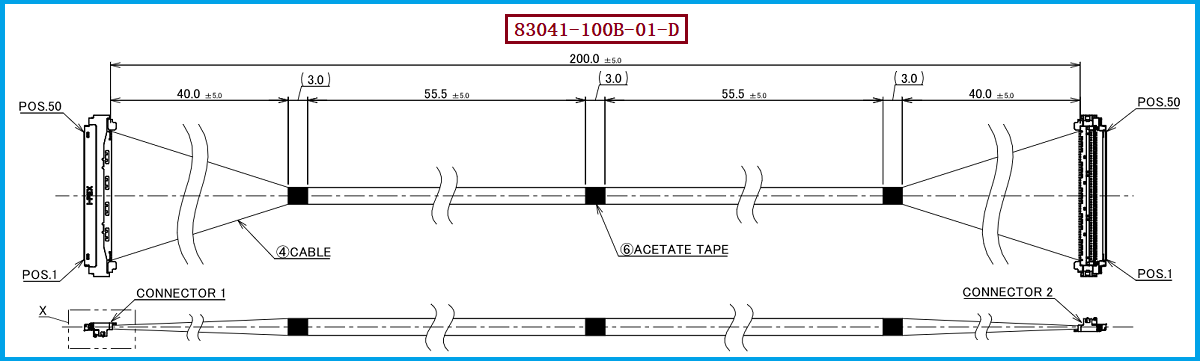

本文介绍的产品为 I-PEX CABLINE®-UM系列极细同轴线束 I-PEX 83041-100B-01-D，该产品是一款 50PIN Micro-Coaxial Harness（极细同轴线束组件），采用 40AWG极细同轴线材、200mm线束长度以及1-1双端连接结构设计，适用于设备内部两个高速模块之间的可靠连接。

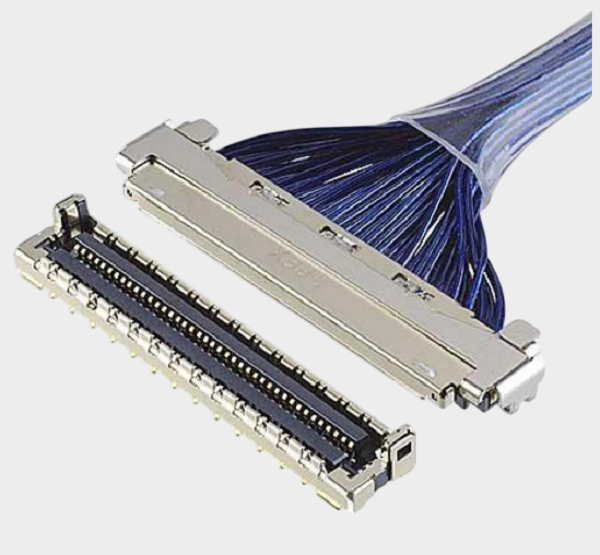

该款极细同轴线束使用的线材端连接器型号为 20878-050T-01，连接器采用 50PIN设计，PIN间距为0.4mm（50PIN / 0.4MM Pitch），属于I-PEX CABLINE®-UM高速极细同轴连接器系列。该连接器具备超小型化、高密度排列、机械锁扣以及屏蔽设计特点，可有效满足高速信号传输应用对于空间和可靠性的要求。

我们公司可提供：I-PEX 83041-100B-01-D兼容替代线束方案，可根据客户产品设计需求，实现该型号极细同轴线束的国产化替代、批量生产以及定制化开发服务。

二、极细同轴线有哪些类型？不同结构满足不同高速应用需求

极细同轴线（Micro-Coaxial Cable）是一种专门应用于高密度、高速信号传输场景的精密线材。其核心特点是在非常小的外径尺寸下，通过同轴结构设计实现稳定的电气性能。通常情况下，极细同轴线由中心导体、绝缘层、屏蔽层以及外部护套组成。

根据应用需求和结构形式不同，极细同轴线主要可以分为多种类型。其中，Micro-Coaxial极细同轴线是目前高速电子设备中应用最广泛的一类，通过单根同轴结构实现高速信号传输，具有良好的阻抗控制能力和抗干扰能力；Twinaxial双轴线则主要用于高速差分信号传输，通过两根信号导体结合屏蔽结构，实现更优异的高速差分性能；此外，还有应用于部分电源、控制或低速信号连接场景的Discrete Wire离散线方案。

从线径规格来看，极细同轴线通常根据导体尺寸分为不同AWG规格，例如AWG36、AWG38、AWG40、AWG42、AWG44等。线径越小，线束整体柔软性和空间适应能力越强，但对于加工精度、端接工艺以及信号性能控制要求也越高。

对于 I-PEX 83041-100B-01-D 产品方案，其采用的是 40AWG Micro-Coaxial极细同轴线结构，结合CABLINE®-UM 50PIN / 0.4MM间距连接器，可以在有限空间内实现多通道高速信号传输，非常适合应用于高性能电子设备内部连接。

三、工程选型和兼容与替代方案参考及建议

对于工程研发人员和采购人员而言，极细同轴线束选型不仅需要关注连接器型号，还需要综合考虑PIN数量、Pitch间距、线材规格、线束长度、线位定义以及应用环境等因素。

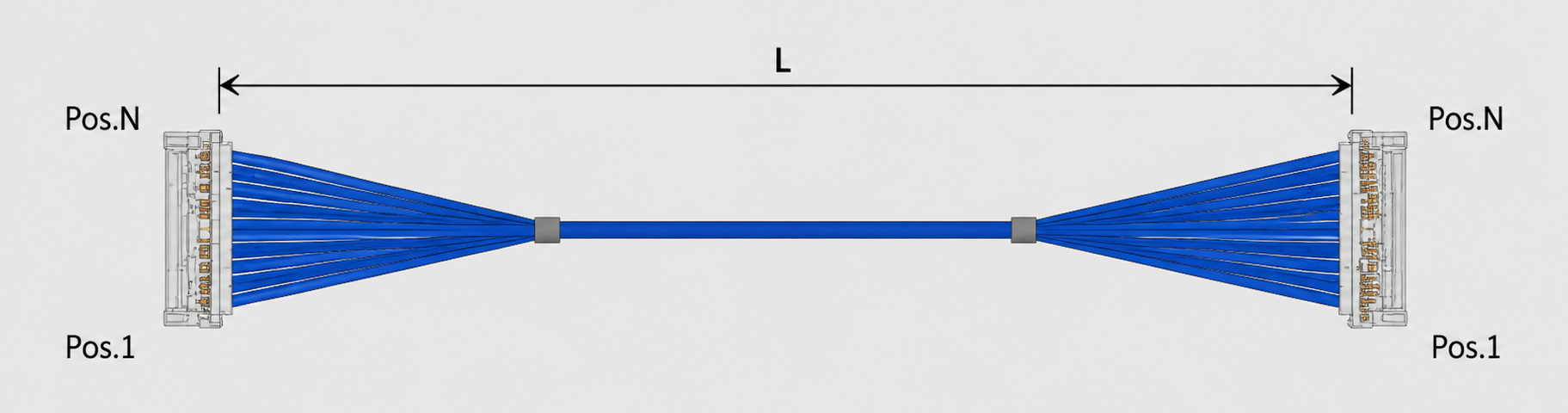

针对 I-PEX 83041-100B-01-D 极细同轴线束方案，其核心规格包括：50PIN高速连接结构、0.4MM Pitch连接器间距、40AWG Micro-Coaxial线材、200mm线束长度以及1-1线位连接方式。在线束替代设计时，需要确保连接器端规格匹配，同时保证信号排列、电气性能以及机械尺寸的一致性。

在兼容与替代方案选择方面，如果客户现有设备采用I-PEX CABLINE®-UM系列连接结构，可以优先按照原规格进行兼容替代开发；如果属于新项目设计，则可以根据设备内部空间、信号速率、传输距离以及安装方式，对极细同轴线规格和连接器组合进行优化。

我司可根据客户提供的原始样品、图纸或应用需求，进行极细同轴线束结构分析，并提供包括连接器匹配、线材选型、端接加工、性能验证在内的一整套替代方案。

我们公司可提供：I-PEX 83041-100B-01-D兼容替代线束方案，帮助客户降低供应链风险，实现高速极细同轴线束产品稳定供应。

四、专业极细同轴线束制造能力，为高速设备提供可靠连接保障

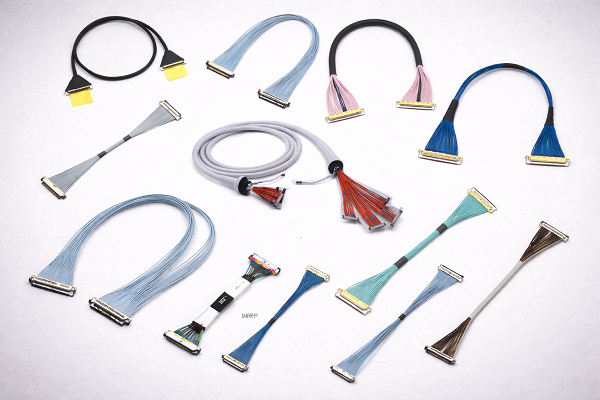

作为专业极细同轴线束制造企业，我司专注于Micro-Coax极细同轴线束产品研发与制造，具备高速连接器组装、极细同轴线加工、精密端接以及品质检测能力，可满足客户从研发验证、小批试产到规模化量产的不同阶段需求。

围绕 I-PEX 83041-100B-01-D 产品规格，我司可提供对应兼容替代制造服务，包括50PIN极细同轴线束加工、20878-050T-01连接器匹配、0.4MM Pitch连接器应用、40AWG Micro-Coaxial线材加工以及1-1结构线束生产。

通过专业制造工艺和严格品质控制，我司能够帮助客户获得稳定、高性能、高可靠性的极细同轴线束产品，广泛应用于高速显示设备、AI终端、工业视觉系统、高性能计算设备以及其他对信号完整性要求较高的电子产品。

五，总结

I-PEX CABLINE®-UM系列 83041-100B-01-D 是一款面向高速、小型化设备开发的50PIN极细同轴线束产品，采用40AWG Micro-Coaxial线材，并搭配 20878-050T-01（50PIN / 0.4MM Pitch）连接器，具备高密度、高速传输以及优异抗干扰能力。

我司可提供 I-PEX 83041-100B-01-D兼容替代线束方案，帮助客户实现极细同轴线束国产替代、供应链优化以及产品稳定量产，为AI设备、高速显示、工业视觉及高性能电子产品提供专业可靠的高速互联解决方案。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
