I-PEX 83040-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、面向高速电子设备的极细同轴线束解决方案——精准替代 I-PEX CABLINE®-UM 83040-100B-01-D

随着AI设备、高性能计算设备、超薄笔记本、高刷新率显示模组以及工业视觉设备不断向高速化、小型化方向发展，设备内部对于高速信号连接线束提出了更高要求。传统FPC软排线在高速传输、阻抗控制、EMI抗干扰以及空间布局方面逐渐面临挑战，而采用Micro-Coaxial Cable（极细同轴线）的高速线束方案正在成为新一代内部互连的重要选择。

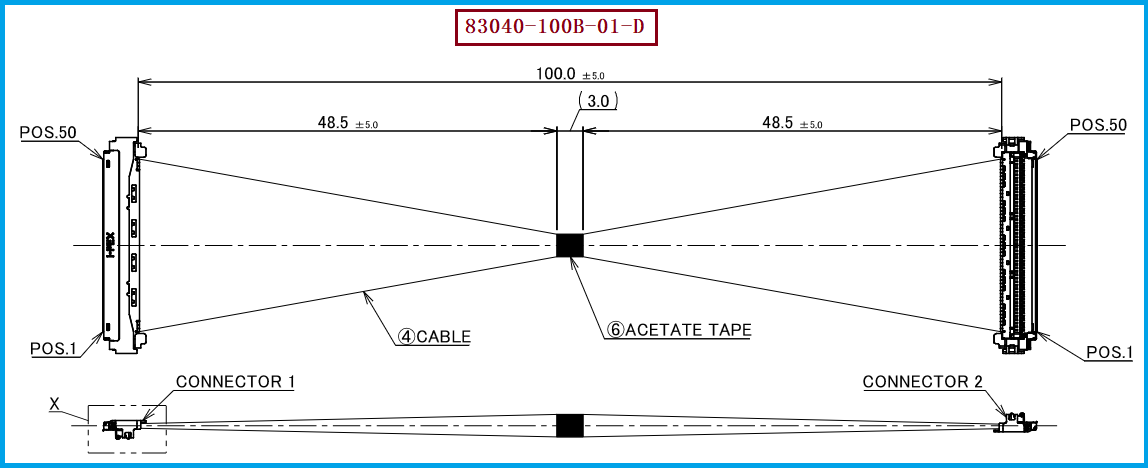

本文介绍的极细同轴线束产品型号为 I-PEX 83040-100B-01-D，该产品属于 I-PEX CABLINE®-UM 系列 50Pin Micro-Coaxial Harness（极细同轴线束组件），采用 1-1线位定义结构，即线束两端均配置对应连接器，实现设备内部两个高速模块之间的直接互连。该型号线束长度规格为100mm，采用40AWG Micro-Coaxial极细同轴线材，适用于对空间、信号完整性及可靠性要求较高的应用场景。

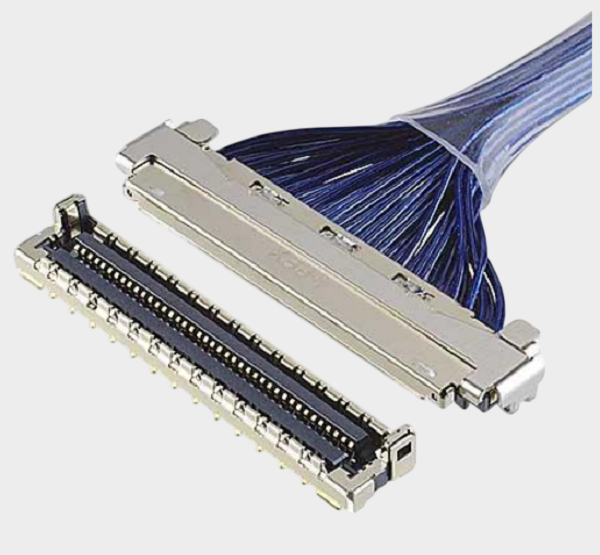

该款极细同轴线束配套连接器采用 I-PEX CABLINE®-UM系列 50Pin连接器组件，其中线材端连接器型号为：20878-050T-01。该系列连接器具有0.4mm超细间距设计、Vertical Right Angle（垂直直角）结构、ZenShield®全屏蔽技术以及机械锁扣结构，可满足高速信号传输环境下对于EMI抑制和连接稳定性的要求。

我们公司可提供：I-PEX 83040-100B-01-D兼容替代线束方案，可根据客户产品设计需求，实现极细同轴线束的国产化替代、批量制造以及定制化开发服务。

二、极细同轴线的结构组成及工作原理解析——保障高速信号稳定传输的核心技术

极细同轴线（Micro-Coaxial Cable）是一种专门用于高速、小型化电子设备内部连接的高性能信号传输线材。相比普通导线或传统排线结构，极细同轴线通过同轴屏蔽结构设计，使高速信号能够在更加复杂的电磁环境中保持稳定传输。

一根极细同轴线主要由中心导体、绝缘介质层、屏蔽层以及外被保护层组成。中心导体负责高速电信号传输；绝缘层用于保持导体之间的电气隔离，并控制信号传输过程中的介电特性；外围金属屏蔽层能够形成360°电磁屏蔽结构，有效降低外部干扰进入，同时减少高速信号向外辐射造成的EMI问题；外被层则提供机械保护，提高线束在组装、弯折及长期使用过程中的可靠性。

其工作原理主要基于同轴传输结构。当高速差分信号通过中心导体传输时，屏蔽层形成稳定的参考回路，使信号具备更好的阻抗控制能力、更低的串扰以及更优秀的信号完整性。因此，极细同轴线特别适用于USB4、Thunderbolt、高速显示接口、eDP、MIPI以及工业视觉高速数据传输等应用。

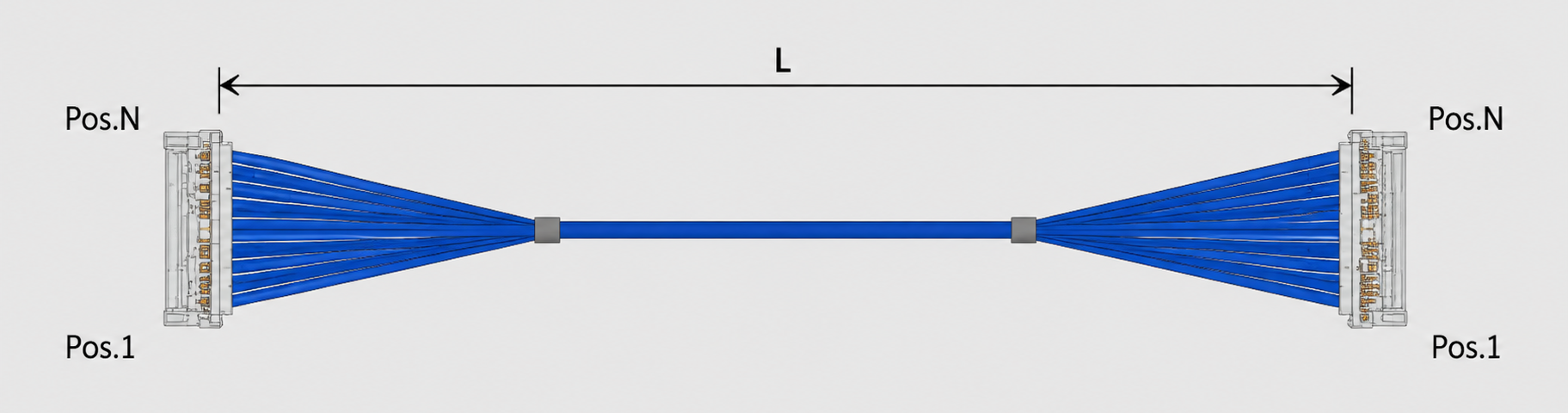

针对 I-PEX 83040-100B-01-D 这类50Pin高速线束方案，其40AWG Micro-Coax线材与CABLINE®-UM连接器结合，通过精密端接工艺实现多通道高速信号稳定传输。同时，1-1线位定义结构能够满足设备内部两个连接端之间的完整信号互联需求，为工程师提供更加灵活可靠的布线方案。

三、I-PEX 83040-100B-01-D兼容替代设计优势及工程应用价值

从工程应用角度来看，极细同轴线束不仅需要满足尺寸匹配要求，更需要综合考虑连接器兼容性、线位定义、阻抗控制、屏蔽性能、机械可靠性以及量产一致性。

针对 I-PEX 83040-100B-01-D 极细同轴线束方案，我司可依据原产品规格进行兼容设计制造，支持50Pin CABLINE®-UM系列连接方案，并匹配线材端连接器型号 20878-050T-01，保持原有应用结构。同时，采用 1-1线位定义，确保两端连接器之间信号对应关系一致，满足客户设备替换导入需求。

在选型和兼容与替代方案方面，工程师及采购人员可重点关注以下方向：对于已有I-PEX CABLINE®-UM接口设计的产品，可直接按照50Pin、40AWG Micro-Coax、100mm长度、1-1线位结构进行替代评估；对于新项目开发，可根据设备空间、传输速率、线束长度及连接器布局要求，对Pin数量、线材规格以及端接方式进行优化设计。我司支持根据客户提供的样品、图纸或应用需求进行反向工程分析，并提供对应极细同轴线束替代方案。

该类产品广泛适用于笔记本电脑显示模组、OLED显示设备、AI终端、高速计算设备、工业相机、机器视觉系统以及其他高可靠内部高速互联系统。

四、专业极细同轴线束制造能力——满足研发、采购及量产需求

作为专业极细同轴线束制造企业，我司具备Micro-Coax极细同轴线束加工制造能力，可围绕高速电子设备内部连接需求，为客户提供从样品验证、小批试产到批量生产的一体化服务。

针对 I-PEX 83040-100B-01-D 产品方案，我司可提供对应兼容替代线束制造服务，包括50Pin高速线束加工、40AWG极细同轴线材应用、20878-050T-01连接器匹配、1-1线位定义控制以及相关可靠性测试支持。通过成熟的线束制造工艺和品质管控体系，确保产品在尺寸一致性、电气性能、机械强度以及长期可靠性方面满足客户应用要求。

对于工程研发人员，可降低高速线束选型开发难度；对于采购人员，可获得稳定供应链替代方案，提高产品供应安全性和成本控制能力。

五，总结

I-PEX CABLINE®-UM 83040-100B-01-D是一款面向高速、小型化电子设备设计的50Pin Micro-Coax极细同轴线束产品，其采用40AWG极细同轴线材、20878-050T-01配套连接器以及1-1线位定义结构，具备高速传输、高可靠连接以及优异EMI屏蔽性能。

我司可提供 I-PEX 83040-100B-01-D兼容替代线束方案，帮助客户实现极细同轴线束国产替代、产品优化以及稳定量产供应，为高速显示、AI设备、工业视觉及高性能电子产品提供可靠的内部互连解决方案。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
