I-PEX 83042-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、面向高速设备互联的极细同轴线束方案——83042-100B-01-D兼容替代应用

随着AI设备、高速计算平台、高分辨率显示设备以及工业视觉系统的发展，设备内部信号传输对于线束的要求不断提高。工程师在进行高速连接方案设计时，不仅需要关注连接尺寸和接口匹配，更需要重点考虑信号完整性、特性阻抗稳定性、电磁屏蔽能力以及长期可靠性。

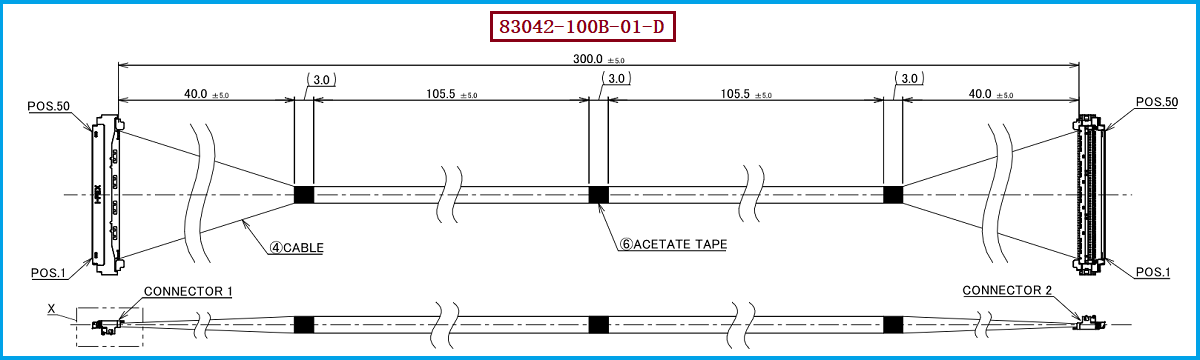

本文介绍的产品为 I-PEX CABLINE®-UM系列极细同轴线束 I-PEX 83042-100B-01-D。该产品是一款 50Pin Micro-Coaxial Harness（极细同轴线束组件），采用 40AWG Micro-Coaxial极细同轴线材、300mm线束长度以及1-1双端连接结构，适用于设备内部两个高速模块之间的数据互连。

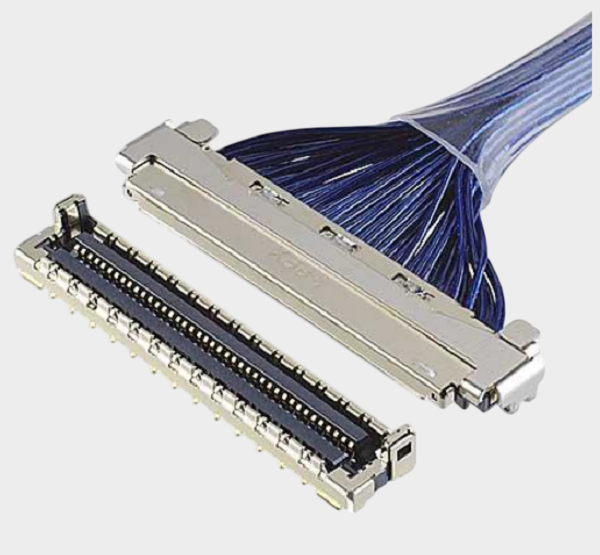

该款极细同轴线束使用的线材端连接器型号为 20878-050T-01，该连接器属于I-PEX CABLINE®-UM系列高速极细同轴连接方案，支持匹配 40AWG极细同轴线材。连接器采用高密度设计，可实现 50Pin信号连接，并具备0.4mm Pitch精密间距结构，满足高速、小型化电子设备对于空间布局和信号传输的需求。

我们公司可提供：I-PEX 83042-100B-01-D兼容替代线束方案，可根据客户产品需求进行极细同轴线束设计、制造及批量供应，帮助客户实现高速线束产品国产替代。

二、极细同轴线的阻抗、屏蔽和传输性能如何影响应用？

在高速电子设备中，极细同轴线不仅承担信号连接作用，更直接影响整个系统的数据传输稳定性。其中，阻抗控制、屏蔽性能以及传输损耗是工程选型时重点关注的三个核心指标。

极细同轴线的特性阻抗决定了高速信号在传输过程中的稳定程度。当信号源、连接器以及线缆之间阻抗匹配良好时，可以有效降低信号反射、减少波形失真，提高高速数据传输质量。如果阻抗控制不稳定，可能导致高速信号出现衰减、抖动增加以及数据错误等问题。因此，在USB4、Thunderbolt、高速显示、工业视觉等应用中，极细同轴线通常需要通过精密结构设计保证稳定阻抗。

极细同轴线的屏蔽性能则决定了线束对于外部电磁干扰（EMI）的抵抗能力。极细同轴线通过中心导体、绝缘层以及金属屏蔽层形成同轴传输结构，屏蔽层能够降低外部噪声进入，同时减少高速信号向外辐射。在高密度电子设备内部，多组高速信号同时运行时，良好的屏蔽设计可以有效降低通道之间的串扰，提高系统可靠性。

极细同轴线的传输性能主要体现在信号损耗、高频响应以及数据传输速率方面。相比传统FPC排线，Micro-Coaxial结构具备更好的高速信号传输能力，可以支持更高带宽的数据应用。I-PEX CABLINE®-UM系列连接方案支持最高40Gbps/lane PAM3高速传输能力，可应用于USB4、Thunderbolt、高速显示以及其他高速接口场景。

对于 I-PEX 83042-100B-01-D 极细同轴线束而言，其采用40AWG Micro-Coaxial线材，并搭配 20878-050T-01连接器，通过精密端接工艺实现稳定的阻抗控制和高速信号传输能力，非常适合对EMI、电气性能以及空间尺寸均有较高要求的产品应用。

三、选型和兼容与替代方案参考及建议——满足工程导入与供应链优化需求

对于工程师和采购人员而言，极细同轴线束的替代选型不能仅关注外观尺寸，还需要综合确认线材规格、连接器型号、Pin数量、Pitch间距、线位定义以及电气性能要求。

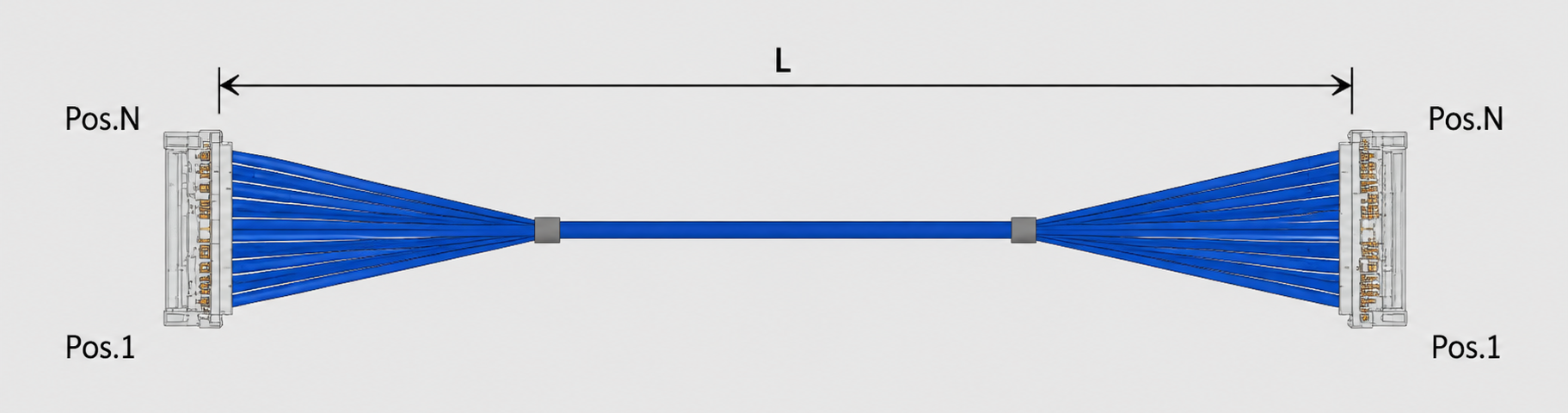

针对 I-PEX 83042-100B-01-D 产品方案，其主要规格包括：50Pin高速连接结构、0.4mm Pitch连接器设计、40AWG Micro-Coaxial线材、300mm线束长度以及1-1连接方式。在进行兼容替代设计时，应重点确保连接器端结构匹配，同时保持信号排列、电气性能以及机械安装尺寸一致。

在实际项目导入过程中，如果客户已有CABLINE®-UM系列接口设计，可依据原产品规格进行兼容替代开发；如果属于新项目研发，则可以根据设备内部空间、传输距离、工作频率以及安装环境，对极细同轴线规格进行优化选择。

我司可根据客户提供的样品、图纸或应用需求，对原极细同轴线束进行结构分析，并提供包括连接器匹配、40AWG线材应用、线束加工、性能验证在内的一站式解决方案。

我们公司可提供：I-PEX 83042-100B-01-D兼容替代线束方案，为客户提供稳定可靠的高速Micro-Coax极细同轴线束供应。

四、专业极细同轴线束制造能力，为高速电子设备提供可靠连接保障

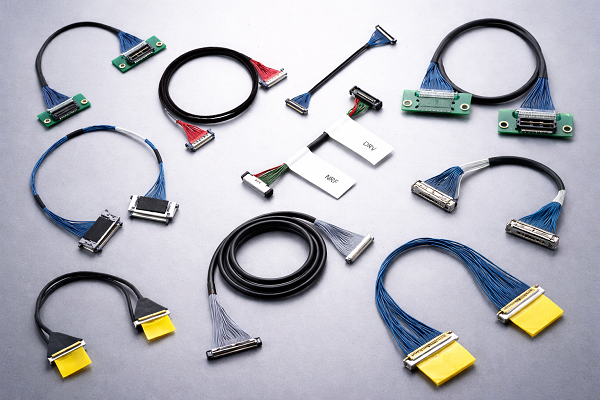

作为专业极细同轴线束制造企业，我司专注于Micro-Coaxial Harness产品研发与生产，具备极细同轴线加工、精密端接、连接器组装以及品质检测能力，可满足客户从研发验证、小批试产到大批量生产的全过程需求。

围绕 I-PEX 83042-100B-01-D 产品规格，我司可提供对应兼容制造服务，包括50Pin极细同轴线束生产、20878-050T-01连接器应用、40AWG Micro-Coaxial线材加工以及高速信号线束性能控制。

通过严格的制造流程和品质管理体系，我司能够帮助客户降低高速线束开发难度，提高供应链稳定性，为AI设备、高速显示模组、工业视觉、高性能计算设备等领域提供可靠的内部连接解决方案。

五，总结

I-PEX CABLINE®-UM 83042-100B-01-D 是一款针对高速、小型化电子设备开发的50Pin极细同轴线束产品，采用40AWG Micro-Coaxial线材，并匹配 20878-050T-01连接器，具备高密度连接、高速传输、稳定阻抗控制以及优异屏蔽性能。

极细同轴线束的阻抗控制、屏蔽结构和传输性能直接决定高速系统的可靠性。我司可提供 I-PEX 83042-100B-01-D兼容替代线束方案，帮助客户实现国产化替代、供应链优化以及稳定量产，为未来高速电子设备提供专业、高可靠性的Micro-Coax互联解决方案。
