I-PEX 82899-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、50PIN/0.4MM高密度互连，面向小型化高速设备的极细同轴线束方案

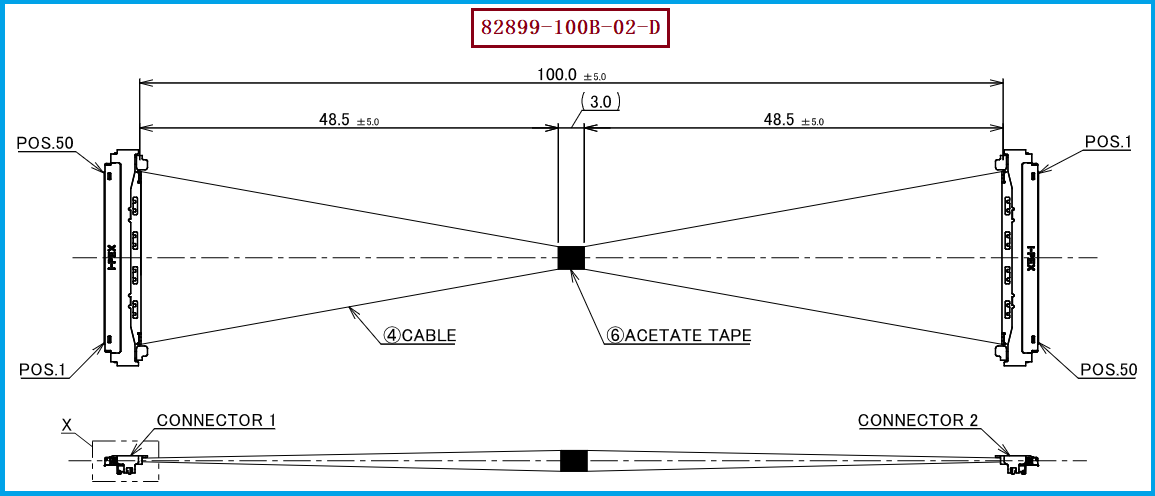

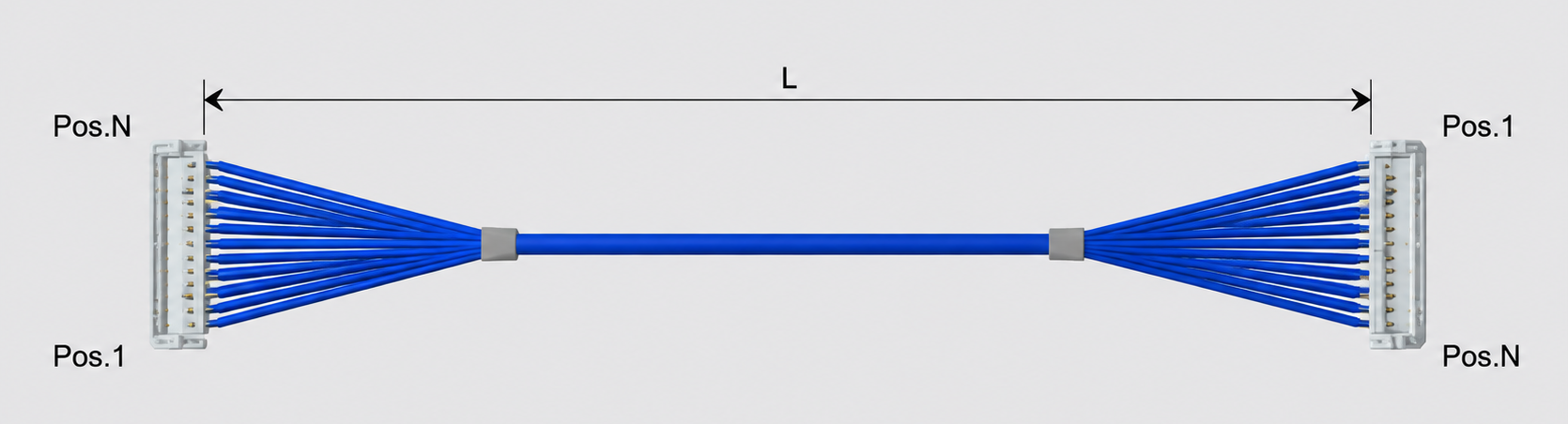

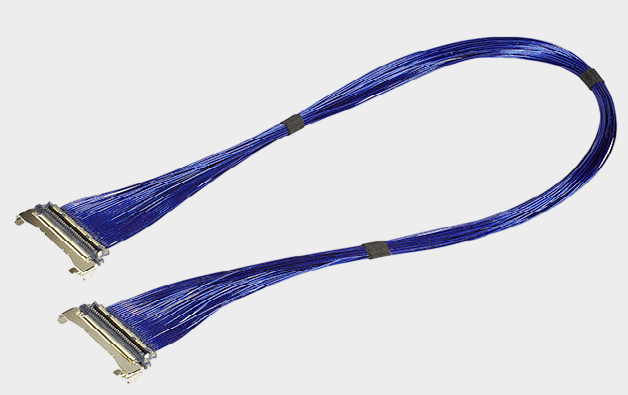

随着笔记本电脑、平板电脑、显示设备、AI终端及高性能计算设备持续向轻薄化、高速化发展，设备内部PCB之间、主板与显示模组之间的信号互连空间越来越有限，传统排线已经难以同时满足高密度、小型化及高速信号传输需求。I-PEX CABLINE-UM系列采用0.4mm Contact Pitch的高密度结构，并支持Micro-Coaxial Cable，适用于对空间和信号完整性要求较高的内部连接场景。 本次重点介绍的极细同轴线束产品型号为 I-PEX 82899-100B-02-D，对应50PIN、0.4MM间距、40AWG极细同轴线束方案，标准线长为100mm，采用1-N Pin Assignment结构；其线材端使用的连接器型号为 20878-050T-01，该连接器属于CABLINE-UM 50Pin Plug Housing，可适配的极细同轴线规格包含40AWG。相关资料显示，CABLINE-UM 50PIN产品采用高密度端子排列，在有限空间内实现更多信号通道集成，非常适合工程师在轻薄化、高密度电子设备中进行高速信号互连设计。

二、极细同轴线的绝缘层厚度与阻抗稳定性有什么关联？这是高速线束选型时不能忽视的关键

对于工程师而言，极细同轴线并不是“越细越好”，真正重要的是在极小外径下仍然保持稳定的电气特性，而绝缘层厚度会直接参与同轴结构的阻抗形成。从传输线原理来看，同轴线的特性阻抗与中心导体尺寸、绝缘介质的介电常数以及内外导体之间的几何距离有关，因此，当绝缘层厚度发生变化时，中心导体与屏蔽层之间的相对距离也会发生变化，进而导致特性阻抗发生偏移；如果绝缘层厚度在整条线材上存在较大的波动，就可能造成阻抗不连续，并进一步影响高速信号的反射、插入损耗、回波损耗以及眼图表现。对于40AWG极细同轴线而言，由于导体及绝缘结构尺寸本身非常微小，制造过程中的尺寸偏差对电气性能的影响会更加敏感。因此，专业极细同轴线束制造不能只关注“线径和连接器是否一样”，还需要关注绝缘材料介电特性、绝缘层厚度一致性、同轴结构同心度、屏蔽层结构以及端接区域的阻抗连续性。对于本次 I-PEX 82899-100B-02-D，其对应的是40AWG Micro-Coaxial方案，实际替代开发时应以原线束的阻抗、线材结构和连接器端接状态为基准进行验证，而不能仅凭外观尺寸判断电气兼容性。

三、选型和兼容与替代方案参考及建议：工程师看参数，采购更要看“可量产的兼容性”

针对 I-PEX 82899-100B-02-D 的选型、替代及采购，建议工程师与采购人员首先锁定几个不可忽略的核心条件：产品型号必须对应82899-100B-02-D，连接器必须匹配 20878-050T-01，连接器为50PIN、0.4MM Pitch结构，线材需要适配40AWG Micro-Coaxial Cable，同时还应核对原设计的线长、Pin Assignment、阻抗、连接器配合尺寸、线束出线方向及设备内部安装空间。尤其需要注意，CABLINE-UM 50PIN并非只有一种Harness配置，I-PEX资料中同时存在50PIN、40AWG、100mm的1-N型号82899-100B-02-D以及50PIN、40AWG、100mm的1-1型号83040-100B-01-D，两者不能仅凭外观进行互换，Pin Assignment必须经过工程确认。 对采购人员而言，寻找替代供应商时也不建议只提供“I-PEX 82899”这一简称，而应将完整料号＋连接器型号＋50PIN/0.4MM＋40AWG＋原线材电气参数作为询价和样品确认依据。我们公司可提供：I-PEX 82899-100B-02-D兼容替代线束方案，可围绕20878-050T-01连接器、50PIN 0.4MM高密度接口以及40AWG极细同轴线材进行匹配开发，并可根据客户实际产品的线长、Pin Assignment、走线方式及装配空间进行定制化生产；对于高速应用，则建议进一步通过阻抗、插入损耗、回波损耗、串扰及端接可靠性等项目进行样品验证，以确保替代线束真正满足整机系统要求。

四、从“尺寸兼容”走向“电气兼容”，打造可验证、可量产的极细同轴线束替代方案

对于采购替代和第二供应商导入而言，真正有价值的线束替代并不是简单做到“连接器能插进去”，而是要同时实现机械、电气和生产工艺上的稳定匹配。I-PEX 82899-100B-02-D属于50PIN高密度Micro-Coaxial Harness，其线材端连接器型号为20878-050T-01，可适配40AWG极细同轴线材；这意味着替代产品不仅要解决0.4MM Pitch连接器的精密端接问题，还需要保证40AWG微细同轴线在剥线、定位、端接、屏蔽处理及成品组装过程中的一致性。对于工程师，建议按照“规格确认—连接器互配—样品打样—机械尺寸验证—阻抗及高速电气验证—可靠性测试—小批量试产—量产导入”的流程推进；对于采购人员，则应重点考察供应商是否真正具备极细同轴线束自主制造、精密端接、品质检测及持续量产交付能力。我们公司专注于极细同轴线束的生产制造，可为客户提供I-PEX 82899-100B-02-D兼容替代线束方案，围绕50PIN、0.4MM Pitch、20878-050T-01连接器及40AWG极细同轴线材等关键规格进行产品开发与制造，帮助客户建立稳定的第二供应商及国产替代选择。

五，总结

I-PEX 82899-100B-02-D是一款面向高密度电子设备内部互连应用的50PIN极细同轴线束方案，其关键识别条件包括50PIN、0.4MM Pitch、40AWG Micro-Coaxial、100mm及1-N Pin Assignment，线材端使用20878-050T-01连接器，并支持40AWG极细同轴线材。对于高速信号线束而言，绝缘层厚度并非单纯的机械尺寸，而是影响同轴几何结构和特性阻抗稳定性的重要因素，因此在进行替代开发时，应从“连接器匹配”进一步深入到“线材结构、阻抗一致性和端接质量”的系统验证。通过专业的极细同轴线束制造能力，可以为工程师提供可验证的替代样品，也可以为采购人员提供更稳定的第二供应商及国产替代方案。
