I-PEX 82679-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、40PIN超细间距设计，打造高密度高速极细同轴线束方案

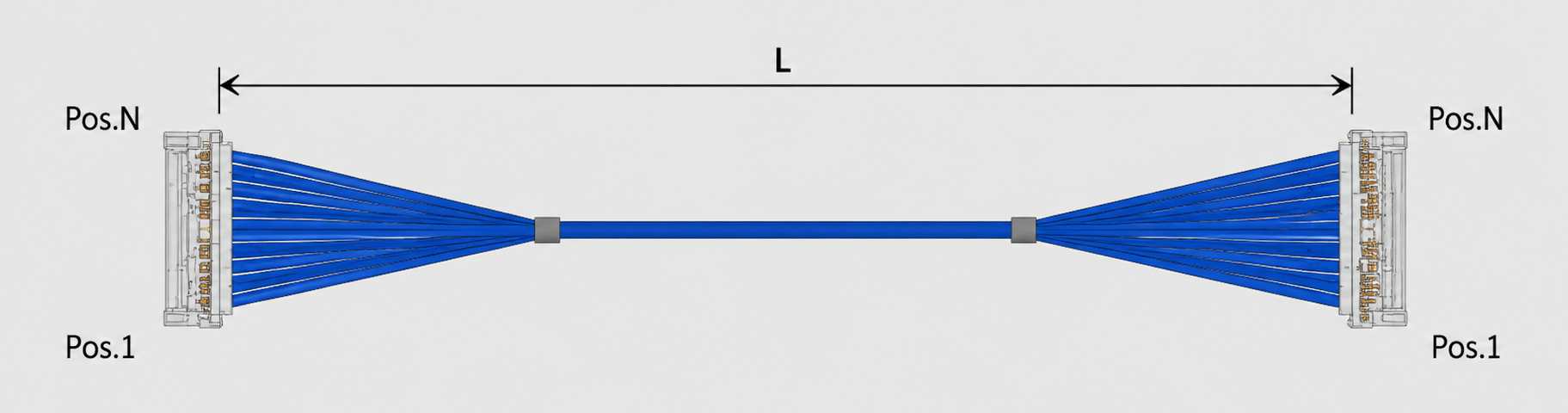

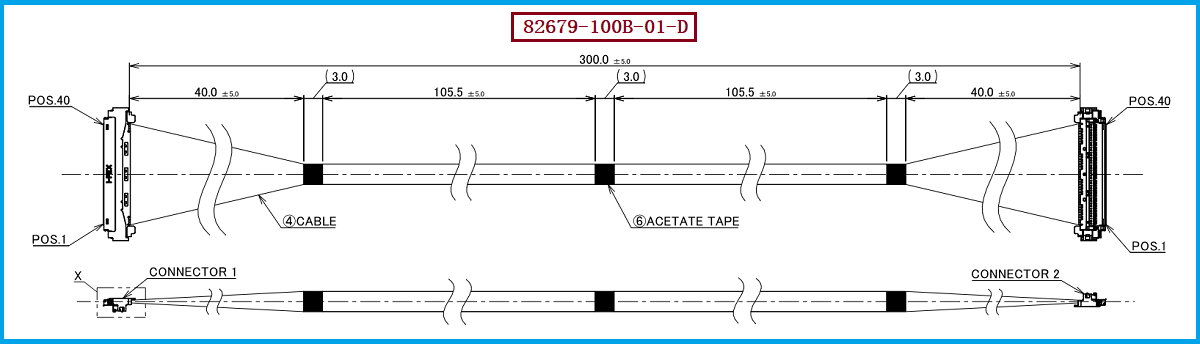

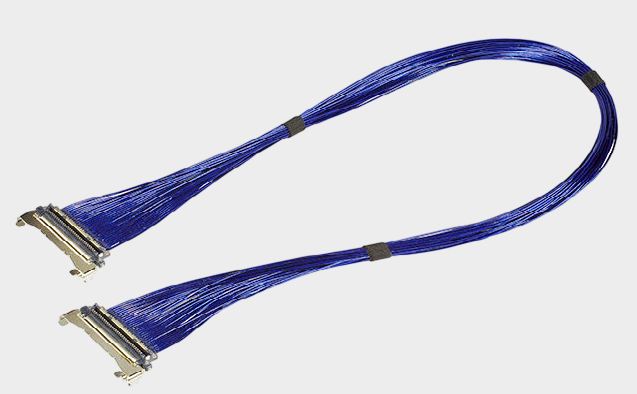

在笔记本电脑、AI终端、高性能显示、工业视觉及高速计算设备不断向轻薄化、高速化发展的背景下，设备内部信号连接对线束的尺寸、信号完整性、抗干扰能力以及装配可靠性提出了更高要求。I-PEX CABLINE®-UM系列采用0.4mm Contact Pitch、Vertical Right Angle结构，并提供30/40/50/60Pin等规格，其中40Pin版本的连接器宽度按“5.0＋0.4×Pin数”计算约为21mm，配合高度为2.2±0.15mm；官方资料显示，该系列支持最高40Gbps/lane PAM3传输，并采用ZenShield®全屏蔽及机械锁扣设计。 本次重点介绍的极细同轴线束产品料号为 I-PEX 82679-100B-01-D，对应CABLINE-UM 40Pin、40AWG Micro-Coaxial、L=300mm、1-1结构，即两端均为连接器、信号按照1:1方式连接；其线材端使用的连接器型号为 20878-040T-01，连接器规格为 40PIN、0.4MM间距。I-PEX官方型号资料也明确将82679-100B-01-D列为40Pin、40AWG、300mm、1-1的CABLINE-UM评估样品线束。

二、为什么极细同轴线芯线导体一定要用高纯铜？关键不只是“导电率高”

对于极细同轴线而言，“高纯铜”并不是一个可以脱离具体设计而绝对化的要求——并非所有极细同轴线都只能采用某一种铜材牌号；但从高速信号、极细线径和长期稳定性的工程角度来看，高纯、高导电率铜材具有明显优势。极细同轴线的中心导体尺寸非常小，当导体截面积进一步缩小时，导体电阻、信号损耗以及制造过程中的一致性就更加敏感；铜的电导率通常以%IACS表示，铜业协会资料指出，铜及铜合金中的合金元素和杂质会对电导率产生明显影响，而部分高导电率无氧铜如C10100、C10200可达到约100% IACS以上的高导电水平。 对极细同轴线来说，采用高纯、高导电率铜材的价值在于：在非常有限的导体截面积内尽可能降低电阻和导体损耗，同时兼顾拉丝加工、柔韧性及批次一致性；尤其当线束用于高速信号传输时，导体只是完整传输链路的一部分，绝缘层介电性能、同轴结构尺寸、屏蔽结构、阻抗控制、端接工艺以及连接器配合精度同样决定最终信号质量。因此，真正专业的极细同轴线束制造，并不是简单地“使用铜线”，而是围绕高纯导体＋精密拉丝＋稳定绝缘＋同轴结构控制＋屏蔽＋连接器精密端接建立完整制造体系。需要特别说明的是，I-PEX 82679-100B-01-D公开图纸主要定义了Harness及连接器、线缆规格等信息，并未在该图纸中明确指定某一具体铜材牌号，因此上述高纯铜部分属于极细高速同轴线制造的工程知识，而不是对I-PEX原厂导体材质的未经证实的推定。

三、工程师与采购人员如何选型：重点核对Pin数、Pitch、线径、阻抗、长度和两端结构

对于工程师进行替代设计或采购人员进行供应商比价，不能只按照“40Pin极细同轴线”进行简单替换，而应重点核对连接器接口、Pin数、Contact Pitch、线缆规格、阻抗、长度、Pin Assignment以及两端连接形式。I-PEX 82679-100B-01-D的核心识别条件是40PIN＋0.4MM Pitch＋40AWG Micro-Coaxial＋50Ω＋300mm＋1-1，其中线材端连接器型号为20878-040T-01；CABLINE-UM系列官方资料同时列出了40Pin Plug Housing 20878-040T-01以及对应的40Pin Receptacle 20879-040E-01，因此在进行整套互配设计时，还需要确认PCB端母座及实际安装空间。 对于选型和兼容与替代方案参考及建议，建议工程师首先确认原设备的连接器是否确实为CABLINE-UM 40Pin、0.4mm间距体系，再确认线缆是否为40AWG、50Ω Micro-Coaxial以及300mm左右长度，并重点检查两端是否均为同一类型连接器、Pin 1对应关系、线束弯折方向、锁扣空间和整机装配高度；采购人员则应要求供应商同时提供连接器型号、线材规格、阻抗及线长公差、端接工艺、外观检验和电气测试等资料，而不能仅依据“外观相同”判断兼容。对于需要国产化、第二供应商或成本优化的项目，我们公司可提供：I-PEX 82679-100B-01-D兼容替代线束方案，可围绕40PIN、0.4MM间距、40AWG极细同轴线、50Ω、300mm、1-1等关键条件进行规格匹配，并根据客户实际设备的连接器配合、线长、走线方向及安装空间需求进行定制化开发；最终替代是否完全兼容，应以双方实际样品、尺寸、端接可靠性及电气性能验证结果为准。

四、从样品验证到批量导入，选择真正具备极细同轴线束制造能力的供应商

对于高速电子设备而言，一条极细同轴线束的价值并不只是“把连接器和线缆压接在一起”，真正影响批量产品稳定性的，是微细线材加工、同轴结构一致性、端子精密端接、屏蔽连续性、连接器装配精度以及全过程品质控制。CABLINE®-UM本身支持AWG36、AWG38、AWG40、AWG42、AWG44等Micro-Coaxial规格，并具备ZenShield®全EMI屏蔽和Mechanical Lock等产品特征；其中，40AWG规格的应用更需要供应商具备稳定的微细线加工与端接能力。 因此，对于需要替代I-PEX 82679-100B-01-D的项目，建议采用“规格确认→样品打样→尺寸与连接器互配验证→电气性能验证→可靠性验证→小批量试产→批量导入”的工程路径，而不是单纯以价格作为供应商筛选依据。我们公司专注于极细同轴线束的生产制造，可为客户提供I-PEX 82679-100B-01-D兼容替代线束解决方案，并围绕20878-040T-01、40PIN、0.4MM Pitch等关键接口条件进行产品开发与生产配套，帮助客户降低单一品牌供应风险，同时满足高速、高密度、小型化设备内部互连需求。 对于工程师而言，重点是获得可验证、可量产的替代方案；对于采购人员而言，重点则是获得规格明确、供应稳定且具备持续交付能力的极细同轴线束供应商。

五，总结

I-PEX 82679-100B-01-D是一款典型的40PIN高速极细同轴线束方案，其核心规格可概括为：40PIN、0.4MM Pitch、40AWG、50Ω、300mm、1-1双端结构，线材端连接器型号为20878-040T-01。对于此类极细高速线束，高纯、高导电率铜材能够为微小导体截面提供更好的电气基础，但真正决定产品性能的仍是导体材料、线材结构、阻抗控制、屏蔽、连接器以及精密端接工艺的整体协同。针对需要国产替代、第二供应商或定制开发的客户，选择能够同时掌握极细同轴线材加工＋连接器端接＋线束组装＋品质验证能力的制造商，更有利于实现从样品验证到批量量产的稳定导入。
