I-PEX 82285-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、50PIN/40AWG高密度极细同轴线束，为高速设备内部互连提供小型化方案

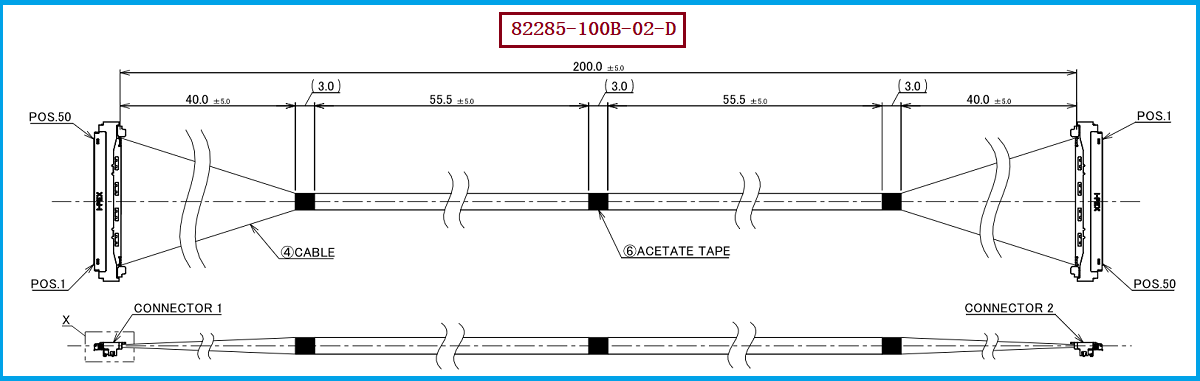

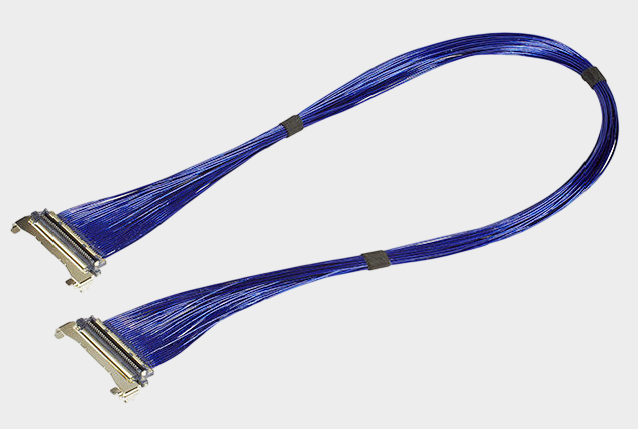

在笔记本电脑、平板电脑、显示模组、AI终端及其他高密度电子设备中，内部互连空间不断缩小，而高速信号通道数量持续增加，线束不仅需要做到“足够细”，还需要兼顾信号完整性、EMI控制以及连接可靠性。I-PEX CABLINE-UM系列采用0.4mm Contact Pitch、Vertical（Right Angle）垂直/直角配合结构，支持Micro-Coaxial Cable，并采用ZenShield®全屏蔽与多点接地设计，面向高速数据传输应用；官方资料给出的系列参考传输能力最高可达40Gbps/lane PAM3。 本次重点介绍的极细同轴线束型号为 I-PEX 82285-100B-02-D，官方型号资料对应50PIN、40AWG Micro-Coaxial、L=200mm、1-N Pin Assignment，官方列示重量为4865mg。 该线束配套使用的线材端连接器为 20878-050T-01，即CABLINE-UM 50PIN Plug Housing；上传的配套产品资料同样明确列出了20878-050T-01为50PIN Plug Housing。 对工程师而言，这是一款需要同时关注连接器、线材规格、Pin Assignment及高速电气性能的高密度Micro-Coaxial Harness；对采购人员而言，则应以完整料号而不是仅以“CABLINE-UM 50P”进行供应商询价和替代确认。

二、极细同轴线束常见的信号干扰问题有哪些？为什么40AWG线材更需要重视信号完整性

极细同轴线束在高速应用中常见的信号干扰问题主要包括串扰、外部EMI电磁干扰、信号反射、阻抗不连续以及插入损耗增加等。对于多通道高密度线束而言，相邻信号通道之间如果存在电磁耦合，就可能形成近端串扰和远端串扰；而外部电磁环境又可能通过线材或连接区域耦合进入高速信号通道。与此同时，线材本身的特性阻抗、连接器端接结构以及线材与连接器之间的过渡区域如果存在明显变化，也可能产生信号反射。尤其对于40AWG极细同轴线，由于导体和绝缘结构尺寸非常微细，制造过程中的尺寸一致性、同轴结构稳定性以及端接工艺都会对高速信号表现产生影响。因此，极细同轴线束的抗干扰能力不能简单理解为“有屏蔽层就不会干扰”，而应从线材结构＋屏蔽性能＋阻抗控制＋连接器端接＋PCB配合进行整体考虑。CABLINE-UM官方采用ZenShield®全屏蔽和多点接地设计，并配合机械锁结构；官方资料还明确给出AWG40 Micro-Coaxial规格以及0.3A/contact、最多38 contacts的额定电流条件。 因此，在高速应用中进行替代开发时，应重点验证实际线束的阻抗、插入损耗、回波损耗、串扰及EMI表现，而不能仅凭“PIN数、线长和连接器能否插合”判断兼容性。

三、选型和兼容与替代方案参考及建议：不要只看50PIN，还要确认40AWG、200mm与1-N Pin Assignment

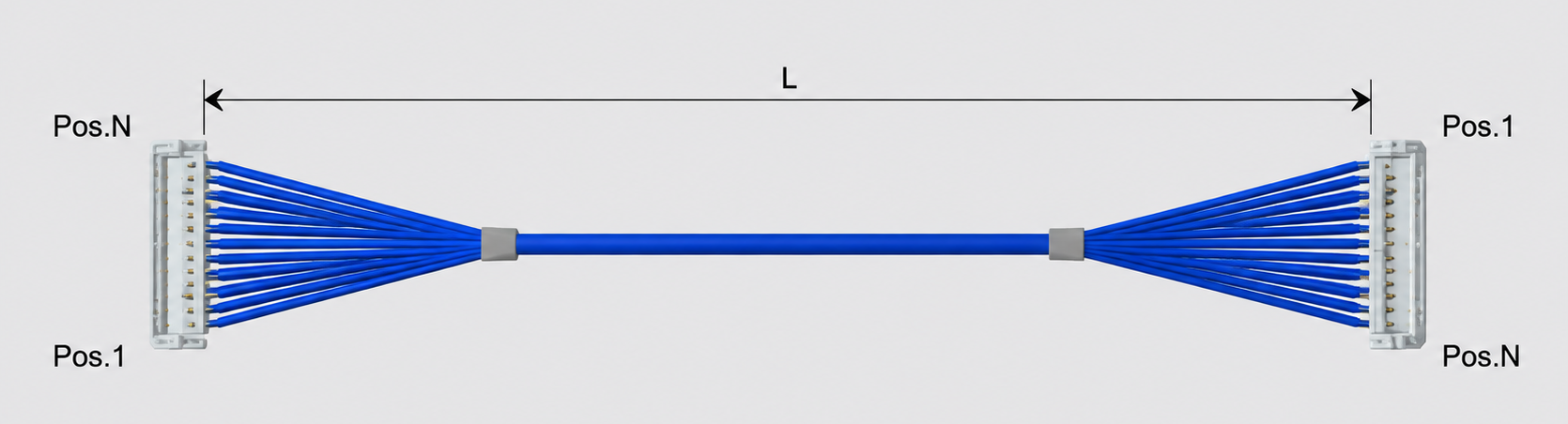

对于 I-PEX 82285-100B-02-D 的选型、替代和采购，建议工程师与采购人员首先锁定完整的关键规格，即50PIN、0.4mm Pitch、40AWG Micro-Coaxial、L=200mm、1-N Pin Assignment，同时确认线材端使用的20878-050T-01连接器。I-PEX官方资料显示，50PIN、40AWG的CABLINE-UM 1-N Harness同时存在100mm的82899-100B-02-D、200mm的82285-100B-02-D以及300mm的82900-100B-02-D，而同样50PIN、40AWG、200mm的1-1产品则是83041-100B-01-D，因此替代时不能仅依据“50P＋40AWG＋200mm”判断两个料号相同，Pin Assignment必须确认。 另一方面，上传资料显示50PIN Plug Housing对应型号为20878-050T-01，而CABLINE-UM 50PIN Receptacle对应20879-050E-01，因此若项目涉及PCB端连接器，也建议同步核对母座型号。 我们公司可提供：I-PEX 82285-100B-02-D兼容替代线束方案，可围绕20878-050T-01、50PIN、40AWG、200mm、1-N等关键条件进行极细同轴线束开发与生产，并可根据客户实际设备的线长、走线空间、Pin Assignment及高速信号要求进行定制化匹配；对于需要导入第二供应商或国产替代的项目，建议先进行样品互配，再开展机械尺寸、阻抗、SI、EMI及可靠性验证。

四、从“能连接”到“稳定传输”，打造面向工程师与采购的可验证替代方案

对于高速极细同轴线束来说，真正可靠的替代方案并不是简单复制连接器外观，而是需要在机械兼容、电气性能和量产一致性三个层面同时满足项目要求。I-PEX 82285-100B-02-D作为CABLINE-UM 50PIN、40AWG、200mm、1-N Micro-Coaxial Harness，其连接器端使用20878-050T-01，而CABLINE-UM系列本身具备0.4mm Pitch、全EMI屏蔽、多点接地及机械锁等特点，并面向USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速应用场景提供参考支持。 对工程师而言，替代开发应重点关注线材结构、阻抗一致性、屏蔽连续性、端接质量以及连接器互配；对采购人员而言，则应重点确认供应商是否真正具备40AWG极细同轴线束的精密加工、端接、检测和批量制造能力。我们公司专注于极细同轴线束生产制造，可提供I-PEX 82285-100B-02-D兼容替代线束方案，针对50PIN、40AWG、200mm及20878-050T-01连接器等核心规格进行匹配开发，为客户提供从样品验证到批量生产的极细同轴线束替代选择。

五，总结

I-PEX 82285-100B-02-D的核心规格可以概括为：50PIN＋40AWG Micro-Coaxial＋200mm＋1-N Pin Assignment＋0.4mm Pitch CABLINE-UM连接体系，线材端使用20878-050T-01。在高速电子设备内部互连中，信号干扰并不只来源于外部EMI，还涉及串扰、阻抗不连续、反射以及端接区域信号完整性等因素，因此极细同轴线束替代应从“机械兼容”进一步升级到“电气兼容＋量产一致性”。对于正在寻找第二供应商、国产替代或定制化极细同轴线束的工程师和采购人员，建议以完整料号和关键电气/机械参数作为共同验收标准。
