I-PEX 82678-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、40P高密度结构，面向高速设备内部互联

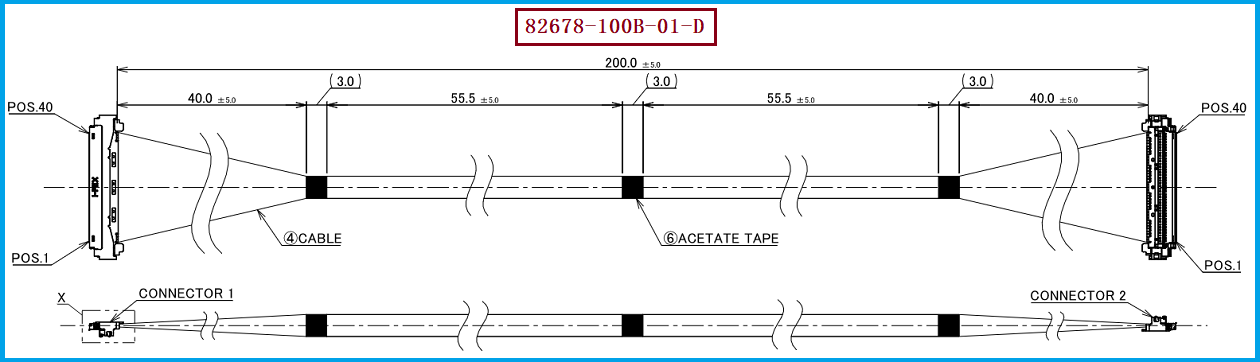

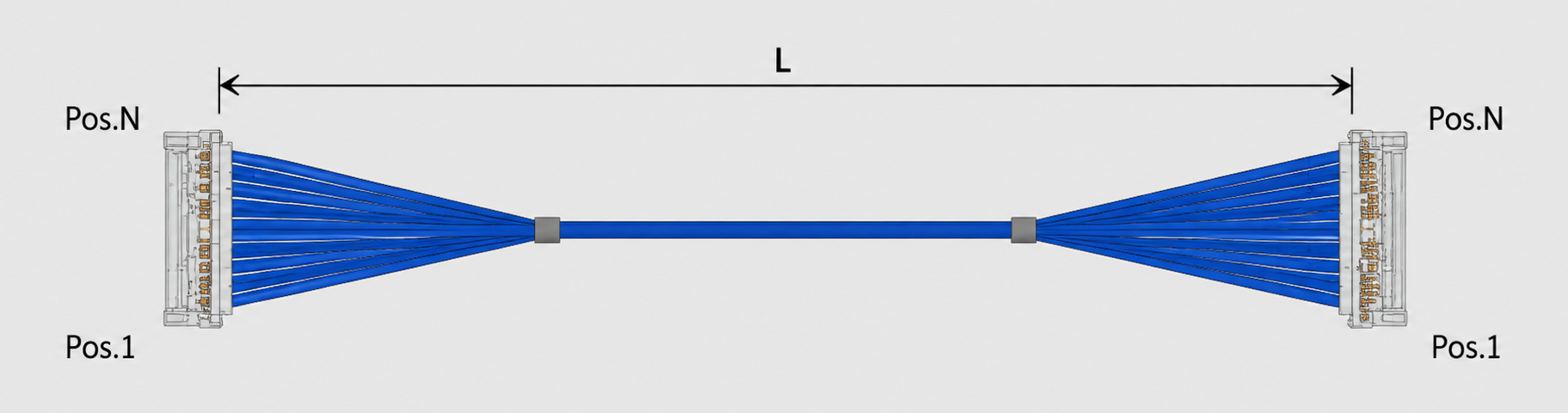

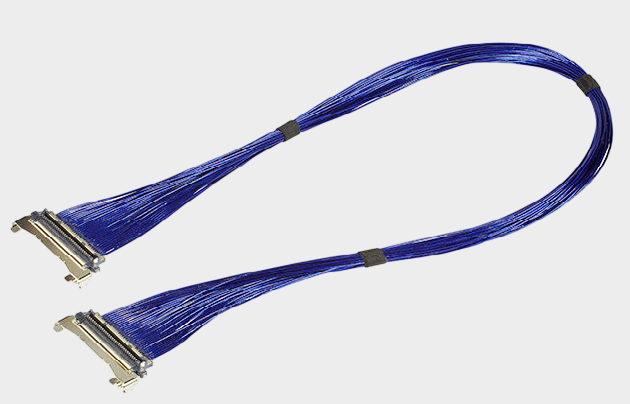

I-PEX 82678-100B-01-D是一款CABLINE®-UM系列40Pin极细同轴线束，原厂型号定义为40Pin、40AWG Micro-Coaxial、L=200mm、1-1，其中“1-1”表示两端对应线位保持一一对应关系。I-PEX官方型号矩阵也明确将82678列为40P、200mm、1-1结构，并与82677（100mm）及82679（300mm）构成同系列不同长度产品。 该线束配套使用的线材端连接器型号为20878-040T-01，I-PEX官方将其定义为CABLINE-UM 40Pin Plug Housing；对应的40Pin Plug Cable Assembly型号为20877-040T-01，PCB端40Pin Receptacle则为20879-040E-01。 对工程师而言，82678-100B-01-D + 40P + 40AWG + 200mm + 1-1 + 20878-040T-01是一组重要的完整识别条件；对于采购人员而言，也建议按照完整料号进行询价和替代确认，避免将同样40P/40AWG但采用1-N线位定义的其他CABLINE-UM线束误认为可以直接替换。

二、极细同轴线束是如何降低干扰的？

高速信号传输过程中，干扰主要涉及电磁辐射、外部噪声耦合以及相邻信号之间的串扰等问题。极细同轴线的核心优势，在于其中心导体—绝缘层—屏蔽层形成相对稳定的传输结构，使高速信号与外部电磁环境之间建立更好的隔离，同时为信号回流提供更加明确的路径；当多个高速通道集中排列时，这种独立的同轴结构也有助于降低不同信号之间的相互耦合。CABLINE-UM连接器进一步采用I-PEX ZenShield®全屏蔽、多点接地设计，并具有机械锁结构；官方资料将其定位为适用于高速数据传输的极细同轴线连接器，并给出最高40Gbps/lane PAM3的系列参考传输能力。 值得工程师特别关注的是，“极细”并不等于牺牲高速性能：82678采用40AWG Micro-Coaxial Cable，在较小线径下仍保持同轴传输结构，而连接器0.4mm Contact Pitch、全屏蔽结构以及多点接地共同构成高速信号路径的一部分。I-PEX官方资料同时列出了USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等相关高速应用标准，但这些属于系列参考应用，实际系统能达到的速率仍需结合具体线材、PCB、连接器、阻抗及SI设计进行验证。

三、选型和兼容与替代方案参考及建议

对于I-PEX 82678-100B-01-D的选型和替代，建议工程师与采购人员首先确认四个关键条件：40Pin、40AWG、200mm以及1-1线位定义，然后再确认连接器配合、线材结构、屏蔽方式及高速信号性能。尤其需要注意，CABLINE-UM 40P同时存在1-N和1-1两类线束，例如81466-100B-02-D属于40P/40AWG/200mm/1-N，而82678-100B-01-D属于40P/40AWG/200mm/1-1，两者即使Pin数、线径和长度相同，也不能仅凭外观或尺寸直接判定可以互换。 从长度系列来看，82677为100mm、82678为200mm、82679为300mm，因此如果原设备设计采用82678，应重点保持200mm线长及原有布线路径，避免因长度变化造成弯折、应力或装配空间问题。我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，可围绕40P、40AWG、200mm、1-1线位定义以及20878-040T-01连接器体系进行样品开发和规格匹配，并根据客户实际应用进一步进行尺寸、端接、屏蔽及高速信号性能验证，为工程开发、第二供应商导入以及国产化替代提供极细同轴线束制造支持。

四、面向工程师与采购的高速极细同轴线束制造方案

对于高速电子设备而言，线束并不是简单的“导线连接件”，而是高速信号链路中的重要组成部分。CABLINE-UM采用0.4mm Contact Pitch，40Pin宽度按照官方公式为5.0＋0.4×Pin Count，即40P约为21mm；其Mated Height为2.2±0.15mm、Depth为5.0mm，并采用Vertical/Right Angle配合方向，在有限设备空间中实现高密度连接。 对于采购人员来说，替代82678时不能只比较采购价格，还应同步确认连接器料号、线位定义、线长、线径及高速传输要求；对于工程师来说，则需要重点关注阻抗连续性、屏蔽连续性、端接质量以及实际系统中的信号完整性。I-PEX官方资料显示，CABLINE-UM支持AWG36～AWG44 Micro-Coaxial规格，其中AWG40属于标准支持范围，同时采用ZenShield®全屏蔽和多点接地设计。 我们公司可根据客户原厂料号、图纸、样品或应用需求进行极细同轴线束的打样、制造与替代验证，重点围绕高速、高密度、小型化设备对线束的实际要求，提供从样品到批量生产的兼容替代支持。

五，总结

I-PEX 82678-100B-01-D的核心产品特征可以概括为：CABLINE-UM、40Pin、40AWG Micro-Coaxial、200mm、1-1线位定义，并采用20878-040T-01 Plug Housing体系。其降低干扰的关键并非单纯依靠“线径更细”，而是通过极细同轴线本身的屏蔽传输结构，加上CABLINE-UM的ZenShield®全屏蔽、多点接地和高密度连接器设计，共同改善高速信号传输环境。 对正在进行供应链优化、第二供应商开发、国产替代或高速线束选型的企业而言，我们公司可提供 I-PEX 82678-100B-01-D兼容替代线束方案，围绕原产品的关键规格和应用要求进行极细同轴线束制造与验证，帮助客户获得稳定、可靠的高速互联产品。
