I-PEX 82677-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、40P高密度结构：82677-100B-01-D面向高速设备内部互联

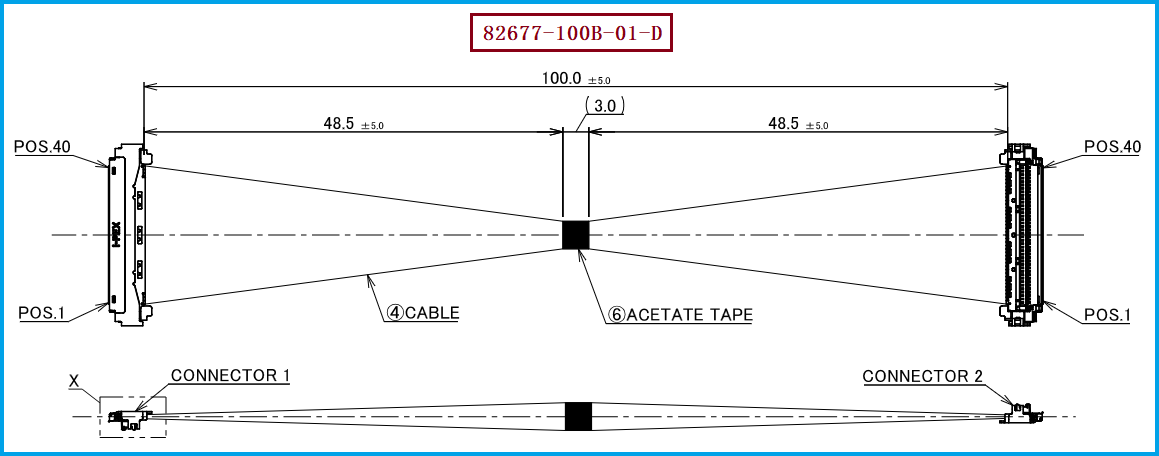

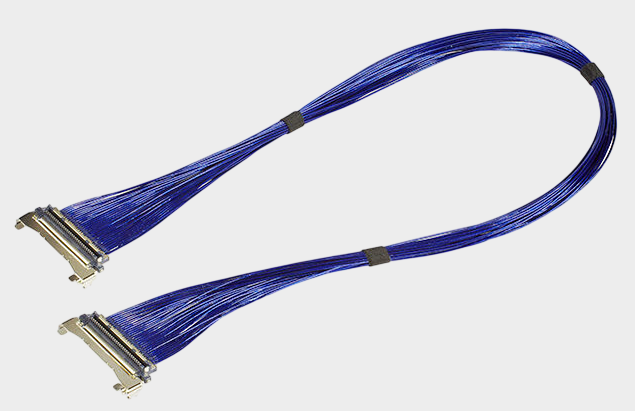

在高速计算、高分辨率显示、AI终端、工业视觉及轻薄型电子设备中，内部线束不仅承担信号连接功能，还直接关系到信号完整性、EMI控制和设备内部空间利用率。I-PEX 82677-100B-01-D是一款CABLINE-UM系列40Pin极细同轴线束，采用40AWG Micro-Coaxial Cable、100mm长度、1-1 Pin Assignment结构，两端采用CABLINE-UM 40Pin Plug体系，线材端连接器核心Housing型号为20878-040T-01。I-PEX CABLINE-UM系列采用0.4mm接触间距，40Pin连接器宽度约为21mm，并针对Micro-Coaxial Cable高速信号应用设计；相关资料显示，该系列支持AWG36～AWG44的极细同轴线规格，并具备全EMI屏蔽及机械锁扣结构。 对工程师而言，40P + 40AWG + 100mm + 1-1构成了这款线束的重要选型识别条件；对于采购人员而言，82677-100B-01-D则应作为完整料号进行供应商询价、样品确认和替代验证，而不能仅以“CABLINE-UM 40P线束”进行模糊采购。I-PEX型号资料也明确将82677-100B-01-D定义为40Pin、40AWG、100mm、1-1的Micro-Coaxial Harness。

二、极细同轴线的阻抗匹配原理：高速信号为什么如此重视50Ω

对于高速数字信号而言，信号在传输线上已经不能简单理解为“电流从A点流向B点”，而需要按照传输线理论考虑阻抗连续性。极细同轴线的特性阻抗主要由中心导体尺寸、绝缘介质介电特性、中心导体与屏蔽层之间的几何距离以及同轴结构一致性共同决定；当信号源、线缆、连接器及PCB传输路径之间的阻抗能够保持较好的连续性时，信号到达负载后产生的反射会受到控制，从而降低波形畸变、过冲、振铃以及高速数据传输中的误码风险。以这类高速Micro-Coaxial Cable为例，工程设计通常会围绕目标特性阻抗进行线材结构控制，同时连接器端的端子、屏蔽结构和PCB接口也需要尽量维持传输路径的连续性。I-PEX CABLINE-UM资料明确将其定位为面向高速信号传输的同轴电缆连接器，并采用0.4mm超细间距、ZenShield®全屏蔽和多点接地等结构；相关资料同时指出，部分Micro-Coax线径存在特性阻抗匹配限制，这也说明线径并不是越细越好，而必须与绝缘结构、导体尺寸及连接器端接结构共同进行阻抗匹配设计。 对于工程师来说，选用40AWG极细同轴线时，不应只关注“线很细、空间占用小”，还应重点确认阻抗、线缆结构、连接器端接质量及PCB走线是否形成连续的高速传输通道；对于采购人员来说，则应避免仅凭外观或线径寻找替代品，因为即使同样是40AWG，内部结构和阻抗控制不同，也可能导致最终高速性能出现明显差异。

三、选型和兼容与替代方案参考及建议：40P、40AWG、100mm和1-1必须同时确认

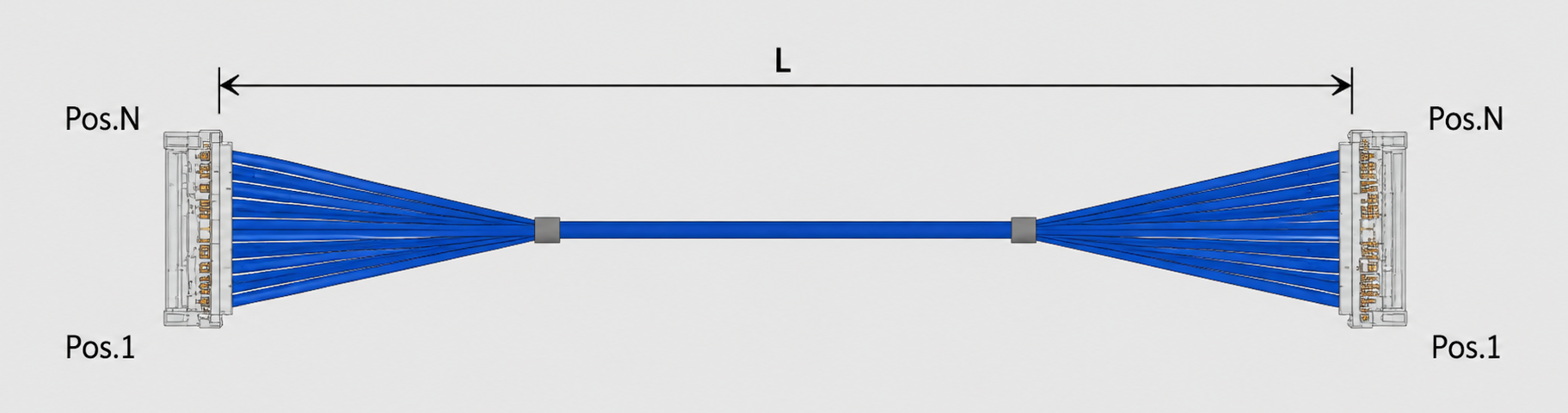

在I-PEX 82677-100B-01-D的兼容替代项目中，建议工程师和采购人员将“料号+连接器+线材+长度+Pin Assignment”作为完整识别条件，而不是只核对Pin数量。本产品的关键规格为40Pin、40AWG Micro-Coaxial、100mm、1-1，线材端连接器核心型号为20878-040T-01；对应CABLINE-UM 40Pin Plug Cable Assembly为20877-040T-01，配套PCB端Receptacle为20879-040E-01，相关型号资料对此配套关系有明确列示。 尤其需要注意的是，CABLINE-UM 40P还存在82451-100B-02-D、81466-100B-02-D、82452-100B-02-D等1-N结构线束，它们虽然同样可能采用40P/40AWG Micro-Coax，但与82677的1-1线序并不相同，因此不能因为连接器相同或线材相同就直接判断可以替换；I-PEX资料明确区分了1-N和1-1两套型号体系。 在实际替代开发过程中，还应进一步确认连接器配合、Pin 1方向、线束长度、线材阻抗、屏蔽结构、端接工艺以及整机高速信号测试结果。我们公司可提供：I-PEX 82677-100B-01-D兼容替代线束方案，可针对20878-040T-01连接器、40AWG极细同轴线、100mm线束长度以及1-1线序进行样品开发、规格匹配和批量制造，为工程师提供替代验证方案，也为采购端提供第二供应商及国产化替代选择。

四、面向工程与采购的极细同轴线束制造方案：从阻抗控制到批量交付

对于高速极细同轴线束而言，真正影响产品可靠性的并不只是连接器型号，而是线材结构、阻抗一致性、极细线端接、屏蔽连续性、Pin Assignment、线长控制及连接器装配精度的综合表现。CABLINE-UM系列资料显示，其连接器采用0.4mm Contact Pitch，并支持30P、40P、50P、60P等高密度规格；40P结构的连接器宽度按照系列尺寸约为21mm，同时采用ZenShield®全EMI屏蔽和机械锁扣设计。 因此，82677-100B-01-D特别适合需要在有限空间内实现多通道高速信号互联的产品设计场景。对于采购人员而言，我们可以依据原厂料号、原厂图纸或实物样品进行规格确认，再根据客户需求进行兼容替代线束开发；对于工程师而言，则可以围绕40P、40AWG、100mm、1-1、20878-040T-01建立完整的技术验证条件，并根据实际系统需求进行高速信号完整性验证。我们的目标不是简单复制一条线束，而是围绕原有接口及应用要求提供从样品打样、规格匹配、工程验证到批量生产的完整极细同轴线束制造支持。

五，总结

I-PEX 82677-100B-01-D的核心产品特征可以概括为：CABLINE-UM、40Pin、40AWG Micro-Coaxial、100mm、1-1、20878-040T-01连接器体系。对于高速电子设备而言，极细同轴线的价值不仅在于“小”，更重要的是通过可控的传输线结构实现更稳定的阻抗环境，并结合连接器屏蔽及高密度结构满足高速信号互联需求。 对正在进行供应链替换、国产化、第二供应商开发或成本优化的企业而言，我们公司可提供 I-PEX 82677-100B-01-D兼容替代线束方案，围绕原厂规格进行极细同轴线束制造与验证，帮助客户在保持接口及应用需求一致的基础上，建立更灵活、稳定的高速线束供应体系。

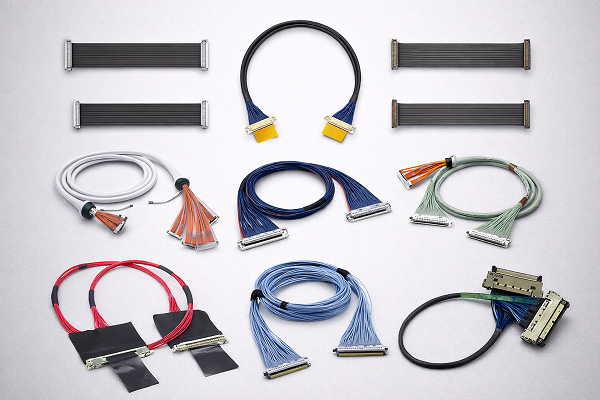

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
