I-PEX 82452-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、40P、300mm、40AWG：面向高速设备内部互联的极细同轴线束方案

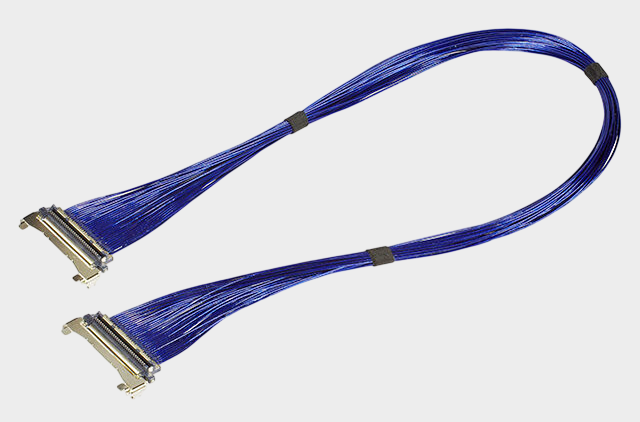

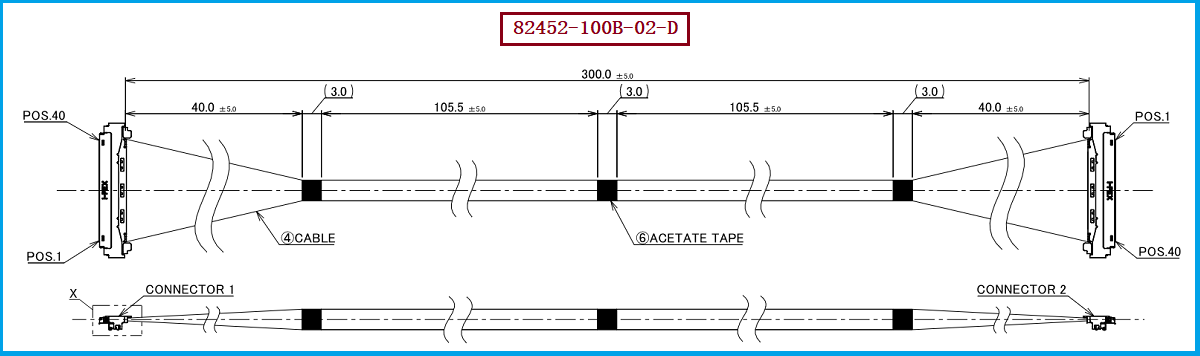

在高速计算、高分辨率显示、AI终端、工业视觉及轻薄型电子设备中，内部互联不仅需要更高的数据传输能力，同时还要面对空间狭窄、信号完整性、EMI干扰以及线束可靠性等工程挑战。I-PEX CABLINE-UM系列采用0.4mm接触间距、直角垂直配合结构、机械锁及ZenShield®全屏蔽设计，面向高密度高速信号连接应用；其官方资料显示，该系列可支持最高40Gbps/lane PAM3的参考传输能力，并支持AWG36～AWG44等Micro-Coaxial Cable规格。 本次重点介绍的 I-PEX 82452-100B-02-D，属于CABLINE-UM 40Pin、40AWG Micro-Coaxial、L=300mm、1-N结构的标准评估线束料号；对应线材采用40AWG极细同轴线，线束长度为300mm，线束端连接器采用CABLINE-UM 40Pin Plug相关结构，其中产品资料对应的Plug Housing型号为20878-040T-01，完整Plug Cable Assembly则为20877-040T-01。I-PEX官方型号资料明确列出了82452-100B-02-D这一40P/40AWG/300mm/1-N线束型号。 对于工程师而言，这意味着在原有设备设计中，如果需要实现40路高密度微同轴信号互联，可围绕Pin数、线径、长度、连接器接口及端接方式进行针对性验证；对于采购人员而言，则可以直接以82452-100B-02-D、40AWG、40Pin、300mm、CABLINE-UM接口体系作为规格识别和供应商技术沟通的重要依据。

二、高速信号传输为什么要用极细同轴线？关键在于阻抗、屏蔽与空间之间的平衡

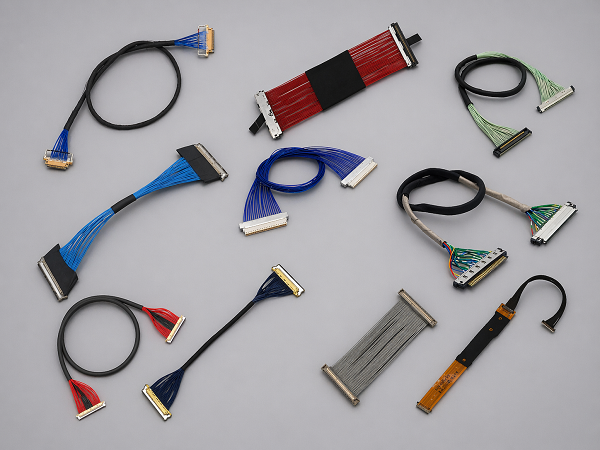

为什么高速信号越来越多地采用Micro-Coaxial Cable，而不是简单的普通导线或传统排线？核心原因在于高速信号对阻抗连续性、串扰、EMI以及信号完整性更加敏感。极细同轴线通过中心导体、绝缘层、屏蔽层及外被形成相对完整的传输结构，在高速信号传输过程中能够提供更可控的传输环境，同时每根线独立屏蔽的结构有利于降低相邻通道之间的串扰和外部电磁干扰。I-PEX也明确将CABLINE-UM定位为采用全屏蔽、多点接地结构的高速微同轴连接器，并强调其适用于高数据速率传输；官方资料列出的参考应用包括USB4 Gen4、Thunderbolt 5、USB4 Gen3、DisplayPort UHBR20、V-By-One US、HDMI 2.1、eDP及MIPI等高速接口标准。 对工程师来说，40AWG极细同轴线还有一个重要优势，就是在保持高速信号传输能力的同时，可以显著降低线束整体占用空间，使线束更容易适应超薄设备、转轴、狭窄腔体等复杂结构；I-PEX公开资料也展示了CABLINE系列Micro-Coaxial Harness在狭窄空间及转轴区域进行布线的应用特点。 因此，高速、高密度、小型化、低串扰和EMI控制往往是采用极细同轴线束的重要工程驱动因素，而40AWG规格则进一步体现了线束在微型化和空间利用率方面的优势。

三、选型和兼容与替代方案参考及建议：不要只看Pin数，还要核对完整线束规格

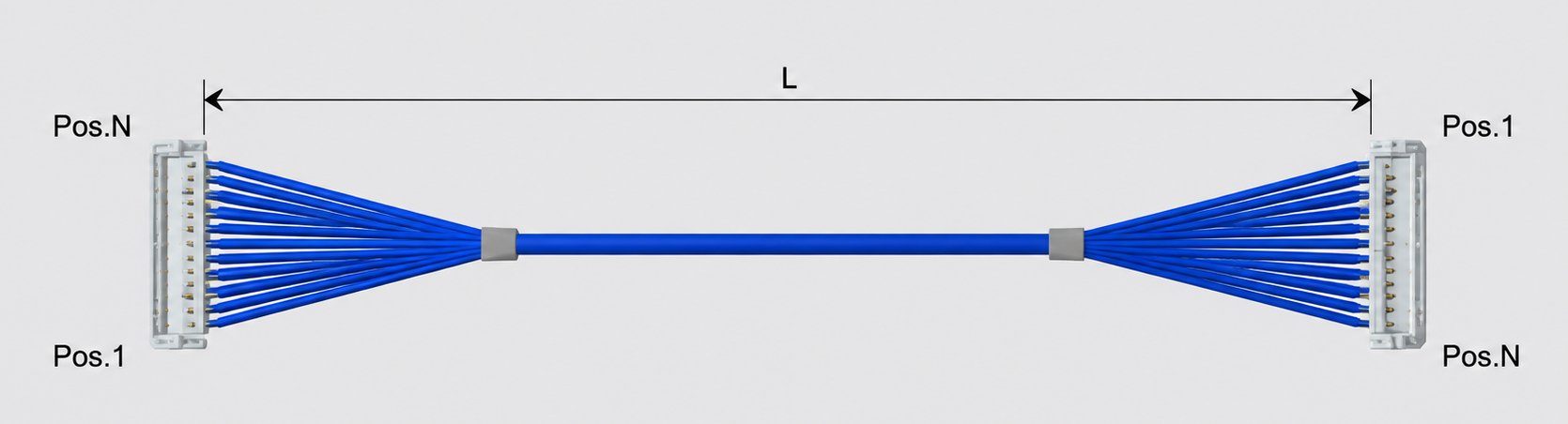

对于需要进行国产替代、供应商替换、成本优化或第二供应商开发的客户，建议不要仅以“40Pin”作为替代判断条件，而应同时核对连接器系列、Pin数量、Pin Assignment、线材类型、AWG规格、特性阻抗、线束长度、两端端接方式以及机械结构。本产品的核心识别条件为：I-PEX 82452-100B-02-D、40Pin、40AWG Micro-Coaxial、300mm、1-N，配套线材端连接器结构重点对应20878-040T-01；同时，I-PEX官方资料中还列有40Pin/40AWG/100mm的82451-100B-02-D以及200mm的81466-100B-02-D，因此在实际项目中可以根据设备内部走线距离进行长度选型；另外，40Pin/40AWG/300mm的1-1结构料号为82679-100B-01-D，但1-N与1-1属于不同Pin Assignment配置，不能仅因Pin数、AWG和长度相同就直接认定可以互换。 对于替代供应商开发，建议以原厂图纸为基础进行连接器尺寸、端子排列、线缆结构、阻抗、耐压、绝缘、插拔配合及高速信号完整性验证，并通过实际设备进行兼容性测试。我们公司可提供：I-PEX 82452-100B-02-D兼容替代线束方案，可围绕40Pin、40AWG极细同轴线、300mm长度以及对应连接器端接结构进行产品开发与制造，为工程师提供规格匹配、样品验证和量产导入支持，也可根据客户实际安装空间、长度及接口要求进行定制化极细同轴线束方案设计。

四、面向工程与采购的制造能力：从规格匹配到批量交付，降低高速线束供应风险

对于高速电子设备而言，极细同轴线束并不是简单的“连接器+导线”组合，而是涉及微型连接器端接、极细线材处理、屏蔽结构、线序控制、长度控制及可靠性检测的精密线束产品。因此，在进行替代供应商导入时，工程端应重点关注端接一致性、Pin Assignment准确性、线材规格一致性、连接器配合状态及高速信号性能，采购端则应重点确认料号对应关系、规格一致性、样品周期、量产能力及长期供应稳定性。针对I-PEX 82452-100B-02-D这一40Pin/40AWG/300mm CABLINE-UM极细同轴线束，我们公司可根据客户提供的原厂料号、图纸或实物样品进行兼容替代开发，并围绕20878-040T-01连接器型号、40AWG线材规格、40Pin结构及300mm线束长度进行针对性制造和品质管控。需要特别说明的是，I-PEX官方资料中的82452-100B-02-D属于其标准评估线束型号，实际替代产品是否能够用于特定终端设备，应结合客户的连接器配合、PCB端接口、Pin Assignment及高速信号性能要求进行最终验证；因此，我们更建议采用“原厂规格确认 → 样品制作 → 工程测试 → 客户验证 → 批量导入”的方式推进替代项目，以降低设计变更和供应链切换风险。

五，总结

I-PEX 82452-100B-02-D是一款典型的40Pin、40AWG、300mm、1-N结构CABLINE-UM极细同轴线束，适用于对高速信号完整性、高密度连接、小型化及EMI控制具有较高要求的设备内部互联。其核心规格不仅包括40AWG极细同轴线材和20878-040T-01连接器结构，还涉及Pin Assignment、长度、阻抗、端接工艺及连接器配合等完整工程参数。对于正在寻找国产化、第二供应商或成本优化方案的工程师和采购人员，我们公司可提供I-PEX 82452-100B-02-D兼容替代线束方案，以原厂规格和实际应用需求为基础进行样品验证及批量制造，帮助客户在保持接口及应用兼容性的同时，建立更加稳定、灵活的极细同轴线束供应方案。
