I-PEX 81466-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、面向高速互联需求的40Pin极细同轴线束解决方案

随着AI终端、高性能笔记本电脑、高刷新率显示设备、工业视觉设备以及高速计算平台的发展，电子设备内部对于高速信号传输线束提出了更高要求。传统FPC/FFC方案在高速传输场景下容易受到阻抗控制、信号串扰、电磁干扰等因素影响，而采用Micro-Coaxial Cable（极细同轴线）的高速线束方案，能够通过独立屏蔽结构和稳定的阻抗控制，实现更加可靠的数据传输。

本文介绍的产品为 I-PEX 81466-100B-02-D 极细同轴线束兼容替代方案，该产品采用CABLINE®-UM系列40Pin高速连接方案，线束端配套连接器型号为 20878-040T-01，线位定义采用 1-N。该方案主要应用于需要高密度、高速率、高可靠连接的电子设备内部互联系统。

我司专注于极细同轴线束的研发与制造，可提供 I-PEX 81466-100B-02-D 兼容替代线束方案，针对客户设备需求进行线长、线材规格、屏蔽结构、Pin定义以及连接器匹配等方面的定制开发，帮助客户实现稳定可靠的高速线束国产替代方案。

二、I-PEX 81466-100B-02-D极细同轴线束产品解析与工程应用价值

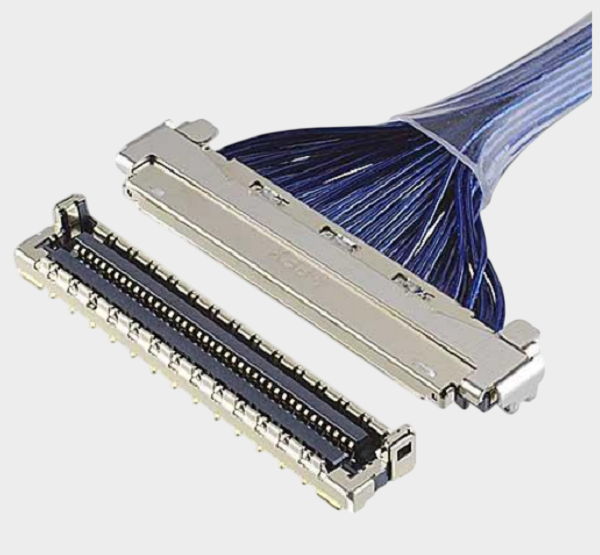

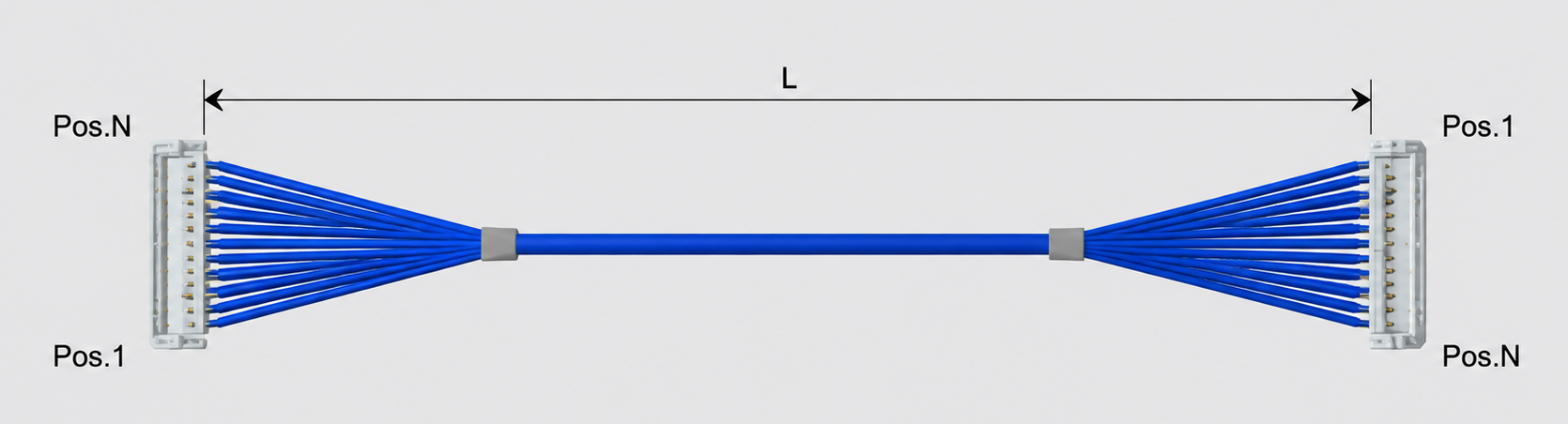

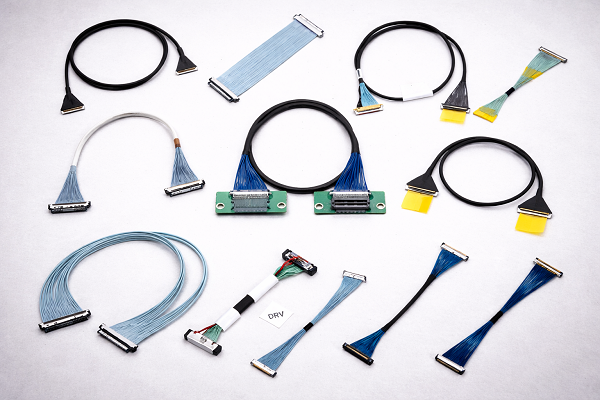

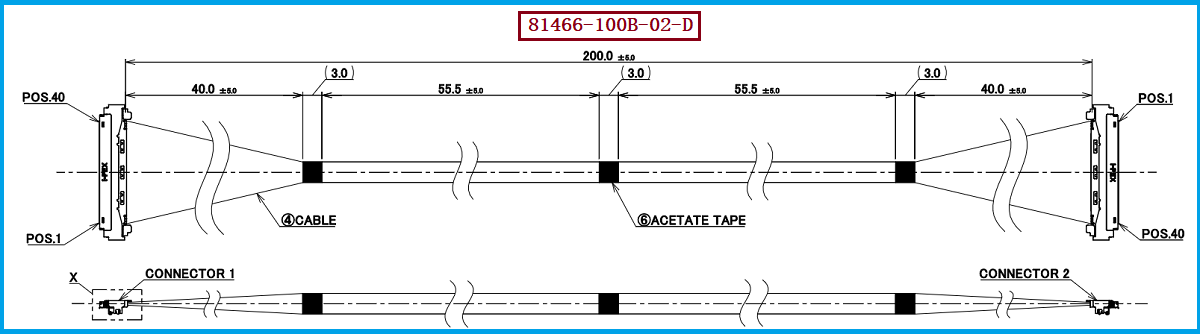

从工程设计角度来看，I-PEX 81466-100B-02-D属于CABLINE®-UM系列40Pin Micro-Coax Harness产品，采用40Pin极细同轴线结构，搭配0.4mm Pitch高速连接器系统。该产品线束规格为Micro-Coaxial Cable（极细同轴线），典型应用规格为AWG40，长度规格为200mm，连接方式为1-N，即一端连接器与另一端线束端结构对应连接。

该方案配套的连接器型号为 20878-040T-01，属于CABLINE®-UM系列40Pin连接组件。该系列连接器具备0.4mm超细间距设计，支持高密度信号布局，同时采用ZenShield®屏蔽设计以及机械锁扣结构，可提升高速信号传输过程中的EMC性能和连接可靠性。

对于工程师而言，该类极细同轴线束方案的核心价值在于：

首先，通过Micro-Coaxial Cable独立屏蔽结构降低信号之间的串扰影响，提高高速差分信号完整性；其次，小型化结构能够满足笔记本电脑、AI设备、工业视觉模组等产品对于内部空间高度集成化的需求；同时，通过连接器锁扣设计增强机械可靠性，降低设备长期使用过程中的松脱风险。

三、高速信号线是否必须选双屏蔽极细同轴线？工程选型知识解析

在高速信号传输应用中，很多工程师和采购人员都会关注一个问题：

高速信号线是否必须选择双屏蔽极细同轴线？

实际上，高速信号应用并非所有场景都必须采用双屏蔽结构，而是否选择双屏蔽极细同轴线，需要结合传输速率、工作环境、电磁干扰强度、线束长度以及系统EMC要求综合评估。

普通极细同轴线通常已经具备独立屏蔽能力，可以满足多数高速显示、高速数据传输应用需求。例如笔记本显示模组、普通高速摄像模组等应用，通过合理的阻抗设计和屏蔽结构即可满足信号完整性要求。

但是，在以下高要求应用环境中，双屏蔽极细同轴线能够提供更高等级的抗干扰能力：

当设备内部存在多个高速模块同时运行，例如AI服务器、高性能计算设备、高速工业视觉系统等场景时，设备内部可能存在较强的电磁噪声源；当高速信号速率持续提升，例如USB4、Thunderbolt、高速SerDes等应用时，信号对于外部干扰更加敏感；当设备对于EMC认证、长期稳定运行要求较高时，双屏蔽结构能够进一步降低EMI泄漏，提高系统可靠性。

因此，工程选型时建议：

对于一般高速显示及数据连接应用，可根据成本、空间及性能要求选择标准Micro-Coax方案；对于高频高速、高干扰、高可靠性要求应用，则建议评估双屏蔽极细同轴线方案。

我司可根据客户应用环境提供不同等级的极细同轴线束方案，包括普通屏蔽极细同轴线方案以及双屏蔽极细同轴线方案，帮助客户在性能、成本和可靠性之间实现最佳平衡。

四、选型和兼容与替代方案参考及建议

针对I-PEX CABLINE®-UM系列高速线束应用，工程师和采购人员在进行选型时，建议重点确认以下几个方面：

首先，需要确认连接器匹配关系。本方案采用线材端连接器型号 20878-040T-01，对应40Pin CABLINE®-UM连接结构，能够满足40通道高速信号连接需求。

其次，需要确认线束规格一致性，包括：

极细同轴线规格（如AWG40）、线束长度、Pin Assignment定义（本产品为1-N）、屏蔽方式以及端部加工工艺。这些参数会直接影响高速信号传输性能和装配兼容性。

再次，需要根据产品应用环境评估是否升级双屏蔽极细同轴线。例如：

在普通消费电子设备内部连接应用中，可采用标准Micro-Coax Harness方案；在AI设备、高速计算、工业视觉等对EMI要求较高的应用中，可考虑双屏蔽结构，提高系统抗干扰能力。

对于需要替代I-PEX 81466-100B-02-D产品的客户，我司可提供：

I-PEX 81466-100B-02-D兼容替代线束方案

并支持根据客户设备要求进行：

同规格40Pin高速极细同轴线束制造；

  •  20878-040T-01连接器匹配方案；

  •  1-N线位定义设计；

  •  线长及出线方向调整；

  •  屏蔽结构优化；

  •  批量化生产交付。

高速电子设备的发展推动了内部连接方案向“小型化、高速化、高可靠化”方向升级。

五 总结

I-PEX CABLINE®-UM系列40Pin极细同轴线束方案，通过Micro-Coaxial Cable、0.4mm高密度连接结构、屏蔽设计以及机械锁扣技术，为高速信号传输提供了稳定可靠的连接方式。

针对型号 I-PEX 81466-100B-02-D，我司可提供对应的兼容替代制造方案，匹配连接器型号 20878-040T-01，支持 1-N线位定义，并可根据客户产品应用需求提供普通屏蔽及双屏蔽极细同轴线束解决方案。

凭借专业的极细同轴线束制造能力，我司致力于为AI设备、高速显示、工业视觉、高性能计算等领域提供高性能、高可靠性的高速线束连接产品。
