I-PEX 82451-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、产品概述：40PIN、100MM高密度极细同轴线束

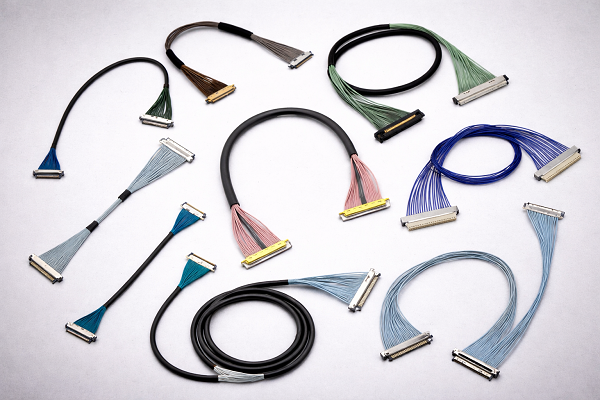

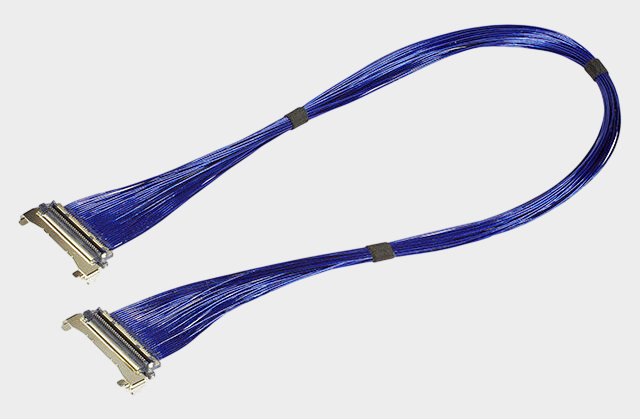

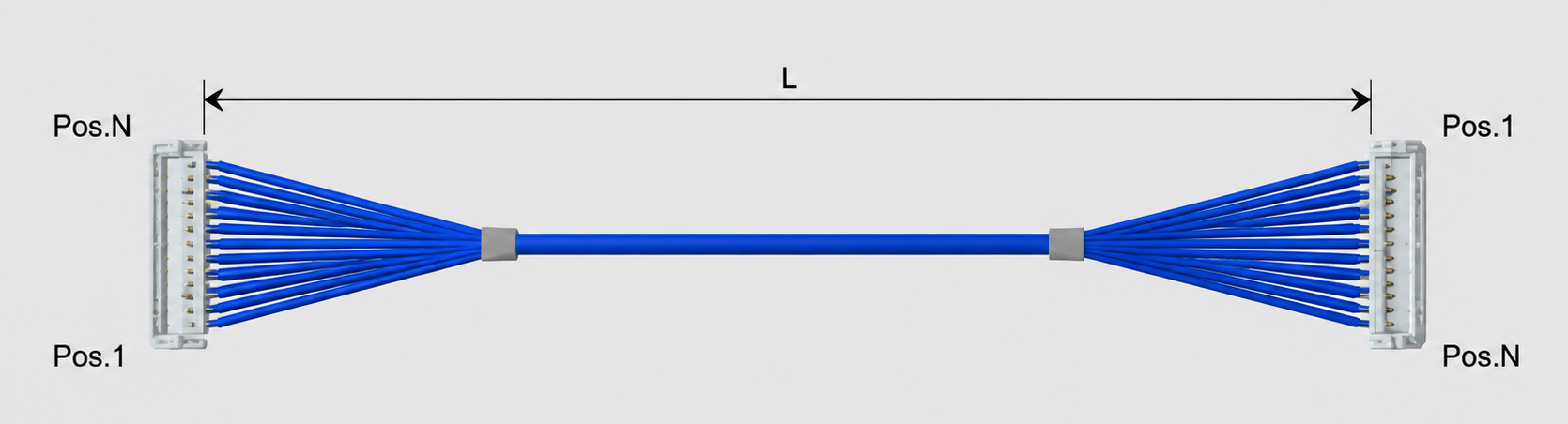

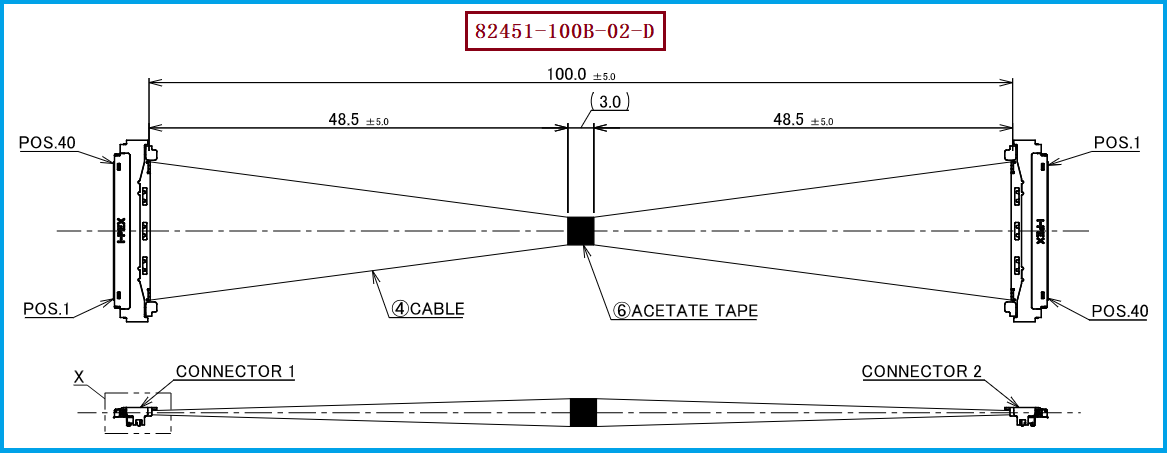

面向高速显示、工业视觉、摄像头模组、AI终端及其他高密度电子设备内部信号连接需求，我们公司可提供 I-PEX 82451-100B-02-D 兼容替代极细同轴线束方案。根据你提供的I-PEX原厂工程图，该产品属于 CABLINE-UM 40PIN Micro-Coaxial Harness，标准线束长度为 100MM，采用1-N线束结构；其配套线材端连接器型号为 20878-040T-01。I-PEX CABLINE-UM系列采用0.4mm Contact Pitch、Vertical Right Angle结构，配合高度为2.2±0.15mm，并针对高速信号连接进行小型化和高密度设计。 上传的配套资料进一步显示，20878-040T-01属于CABLINE-UM 40PIN Plug Housing（公座塑胶主体），同时该系列40PIN线束评估料号中明确包含 82451-100B-02-D：40PIN、40AWG Micro-Coaxial、L=100mm、1-N。

二、为什么阻抗匹配很重要：连接器不是“接上就算兼容”

对于高速信号系统而言，连接器与极细同轴线之间的阻抗匹配直接关系到信号完整性。极细同轴线本身具有特定的特性阻抗，而信号从PCB进入连接器、再进入Micro-Coaxial Cable时，会经过导体、绝缘介质、屏蔽层及连接器端接区域等多个结构过渡，如果这些区域的电气特性差异过大，就可能产生阻抗不连续，并进一步形成反射、回波损耗增加、插入损耗恶化以及高速信号波形失真。因此，工程师在选择 20878-040T-01连接器 + 40AWG极细同轴线时，不能只确认40PIN、0.4mm Pitch和机械尺寸，还应关注线材的特性阻抗、连接器端接结构、屏蔽连续性以及PCB端阻抗设计。配套资料明确指出CABLINE-UM支持AWG36、38、40、42、44等Micro-Coaxial规格，同时部分线径存在特性阻抗匹配限制；该系列还采用ZenShield®全屏蔽及多点接地设计，以改善高速信号环境下的EMC和信号完整性。

三、如何确保连接器与极细同轴线的阻抗匹配：从线材到端接进行系统控制

实际开发 I-PEX 82451-100B-02-D兼容替代线束时，建议从“线材—端接—连接器—PCB”整个信号链路进行匹配，而不是只看单一参数。首先应确认40AWG极细同轴线的特性阻抗及结构尺寸，再确保线材与 20878-040T-01连接器的端接规格相匹配；其次要控制剥线长度、中心导体与屏蔽层处理、压接位置及端接一致性，因为这些尺寸变化都可能造成局部阻抗突变；同时还需要保持屏蔽层连续，避免在连接器过渡区域形成明显的电气不连续。对于高速应用，建议样品阶段进一步通过阻抗、Insertion Loss（插入损耗）、Return Loss（回波损耗）、Crosstalk（串扰）及眼图等项目进行验证。CABLINE-UM资料显示，该系列定位于高速数据传输，并支持最高40Gbps/lane PAM3，同时具备全屏蔽及机械锁扣结构，因此实际替代开发应同时进行机械兼容和高速电气性能验证，而不能仅凭外观尺寸判断。

四、选型和兼容与替代方案参考及建议：工程师验证性能，采购确认完整料号

对于 I-PEX 82451-100B-02-D 的选型及替代，工程师和采购人员建议将 40PIN、20878-040T-01、100MM、40AWG、1-N以及0.4mm Pitch作为主要识别条件。尤其需要注意，CABLINE-UM同时存在不同PIN数、不同线长以及1-N和1-1两种线束结构，例如资料中40PIN、40AWG、100mm的1-N产品为 82451-100B-02-D，而40PIN、40AWG、100mm的1-1产品则为 82677-100B-01-D，两者不能仅凭“40PIN+100MM”判断为完全相同的线束。 因此，在第二供应商导入及国产替代过程中，应同时核对连接器型号、线材规格、线束拓扑、长度、线序、出线方向以及高速电气性能。我们公司可提供：I-PEX 82451-100B-02-D兼容替代线束方案，可围绕 20878-040T-01连接器及100MM极细同轴线束进行样品开发、端接工艺验证和批量制造，帮助工程及采购团队降低原厂供应风险，并建立稳定的兼容替代供应方案。

五、总结：阻抗匹配决定高速线束的“真正兼容性”

综合来看，I-PEX 82451-100B-02-D是一款以40PIN、100MM、40AWG Micro-Coaxial、1-N为核心特征的CABLINE-UM极细同轴线束，其配套线材端连接器为 20878-040T-01。 对高速电子设备而言，真正可靠的兼容替代并不是做到“连接器能插、线束能装”就结束，而是要同时保证机械尺寸、线序、线材结构、端接工艺、屏蔽连续性以及连接器—极细同轴线—PCB之间的阻抗连续性。通过对40AWG线材和20878-040T-01连接器进行合理匹配，并结合高速信号完整性测试，可以更有效地控制反射、损耗和串扰，为高速系统稳定运行提供基础。我们公司专注于极细同轴线束生产制造，可提供 I-PEX 82451-100B-02-D兼容替代线束方案，并可根据客户样品、图纸及实际应用要求进行定制开发与批量生产。
