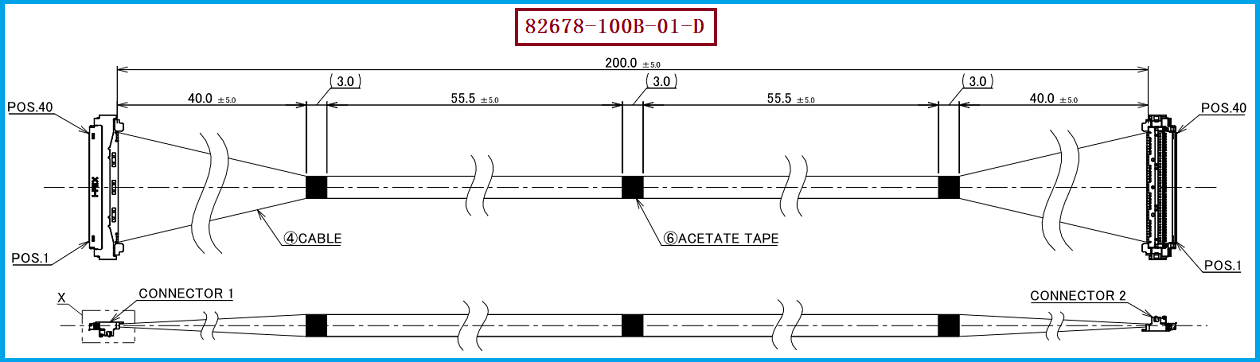

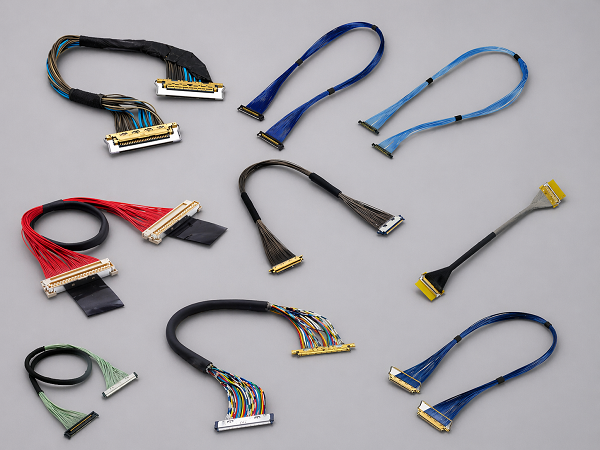

I-PEX 82678-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

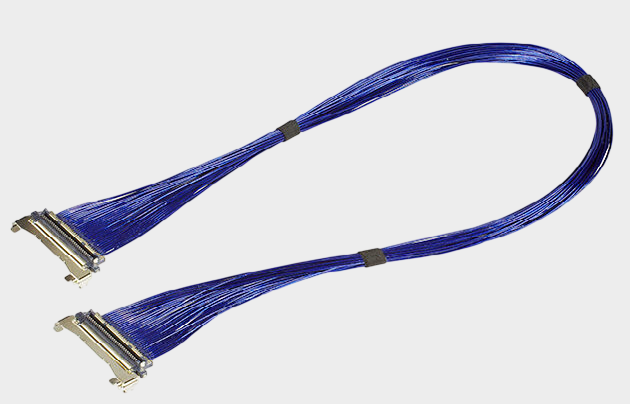

一、产品概述：30PIN高密度极细同轴线束，满足高速图像模组连接需求

针对摄像头模组、机器视觉、高速图像采集设备、显示设备及其他对信号完整性和EMI控制要求较高的电子产品，我们公司可提供 I-PEX 82678-100B-01-D 极细同轴线束兼容替代制造方案。该产品属于I-PEX CABLINE-UM系列极细同轴线束，采用高密度多PIN连接结构，并配套 20878-030T-01 线材端连接器及 40AWG 极细同轴线材，适用于设备内部高速信号连接。对于工程师而言，高速图像采集模组在选择线束时，不能只关注PIN数、线长和连接器能否正常插接，还需要综合考虑特性阻抗、屏蔽结构、串扰、插入损耗、回波损耗、线材弯折及连接器端接质量；对于采购人员而言，则应重点核对原厂料号、连接器型号、线材AWG、线束结构及实际规格，避免不同长度、不同拓扑结构的同系列产品混淆。我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，可根据客户原厂样品、工程图纸、BOM及实际装配要求进行打样、验证及批量生产。

二、高速图像采集模组为什么需要关注EMI？——极细同轴线束是信号链路的重要环节

高速图像采集模组通常涉及Camera、Sensor、ISP、FPGA、高速SerDes或其他高速数据处理单元，图像数据量越大，信号边沿越快，对传输链路的信号完整性和电磁兼容性要求也越高。如果线束屏蔽不足、阻抗控制不稳定，或者多路高速信号之间存在较强串扰，就可能导致数据误码、图像异常、通信不稳定甚至系统无法正常工作。极细同轴线材的优势在于每一路信号具有相对独立的同轴传输结构，并通过屏蔽层降低外部电磁干扰及通道之间的耦合；CABLINE-UM系列同时采用全屏蔽及多点接地等设计理念，有利于高速信号系统的EMI/EMC控制。因此，在高速图像采集模组中选择 40AWG极细同轴线 时，应重点关注线材的阻抗一致性、屏蔽连续性、连接器端屏蔽结构以及压接/端接工艺，而不能简单认为“线越细就越容易产生干扰”。对于工程师而言，完整的EMI优化实际上是“芯片—PCB—连接器—极细同轴线束—连接器—PCB”整个链路的系统工程。

三、高速图像采集模组如何选极细同轴线束来优化EMI？

在实际选型过程中，高速图像采集模组首先应根据传输速率、信号频率、通道数量和线束长度确定合适的极细同轴线规格，再结合设备内部空间确定AWG线径。40AWG 的优势主要体现在外径小、重量低、布线密度高，适合摄像头、视觉设备、笔记本电脑、平板及其他空间受限产品内部使用，但线径并不是决定EMI性能的唯一因素。工程师还应重点检查同轴结构、屏蔽覆盖、阻抗一致性、连接器接地路径以及线束弯折后是否会影响屏蔽连续性。对于高速图像信号，建议在样品阶段进一步进行Insertion Loss、Return Loss、Crosstalk、阻抗及眼图测试，并根据实际工作频率进行EMI/EMC验证；尤其对于多路高速图像数据同时传输的场景，更应关注相邻通道之间的串扰。I-PEX 82678-100B-01-D 配套 20878-030T-01连接器及40AWG极细同轴线材，可以作为高速、高密度内部连接方案的参考对象。我们公司可根据客户应用需求，对线材、连接器端接、屏蔽结构、线长及出线方式进行配套设计，为高速图像采集模组提供完整的极细同轴线束兼容替代方案。

四、选型和兼容与替代方案参考及建议：工程验证与采购导入并重

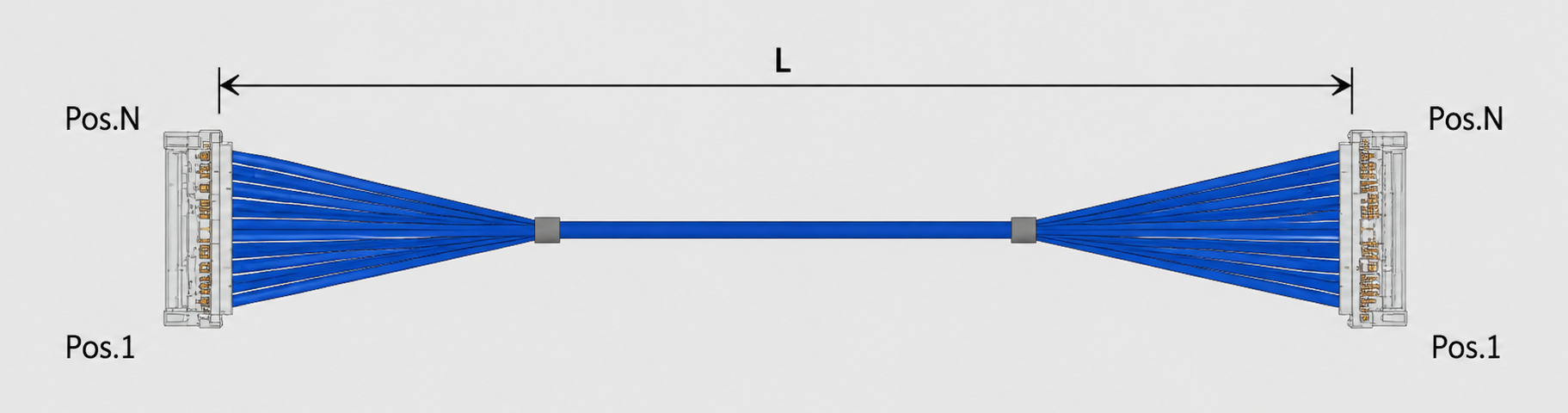

对于 I-PEX 82678-100B-01-D 的兼容替代，建议工程师首先确认连接器部分，包括 20878-030T-01 的机械尺寸、PIN数量、间距、配合方向、锁定结构以及与PCB端连接器的配合关系；其次确认线材部分，重点核对 40AWG Micro-Coaxial Cable 的外径、特性阻抗、屏蔽结构、衰减及端接适配性；最后确认完整线束的长度、线序、1-1或1-N拓扑结构、出线方向、弯折要求及实际安装空间。对于高速图像采集应用，建议采购阶段不要只要求“外观一致”，而应要求替代供应商提供样品进行机械尺寸、端接可靠性和高速电气性能验证；工程端则应结合实际Camera/FPGA/SerDes系统进行信号完整性及EMI测试。特别需要注意的是，同系列不同料号可能存在长度、线束结构或端部配置差异，因此替代时必须以完整料号+连接器型号+40AWG线材+实际线束结构作为识别依据。我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，并可围绕 20878-030T-01连接器及40AWG极细同轴线材提供样品开发、工程验证和批量制造服务，帮助客户建立稳定的第二供应商及国产替代供应链。

五、总结：从连接器、40AWG线材到屏蔽结构，系统优化高速图像信号链路

综合来看，I-PEX 82678-100B-01-D 极细同轴线束适合应用于对小型化、高密度、高速信号传输及EMI控制具有较高要求的电子设备内部连接。其配套的 20878-030T-01连接器与40AWG极细同轴线材是进行兼容替代时需要重点确认的产品要素。对于高速图像采集模组而言，EMI优化不能只依靠单一元件，而需要从信号源、PCB布局、连接器、极细同轴线束、屏蔽及接地等多个环节协同控制；其中，高质量的极细同轴线束能够帮助维持高速信号传输链路的阻抗和屏蔽连续性，为系统稳定运行提供基础。我们公司专注于极细同轴线束生产制造，可根据客户原厂样品、图纸、BOM及设备实际需求提供兼容替代开发，我们公司可提供：I-PEX 82678-100B-01-D兼容替代线束方案，并可配套开展20878-030T-01连接器替代、40AWG极细同轴线材匹配及高速信号验证，帮助工程和采购团队降低供应链风险，实现稳定的国产替代与批量供货。
