I-PEX 82675-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、产品概述：I-PEX 82675-100B-01-D 30PIN极细同轴线束

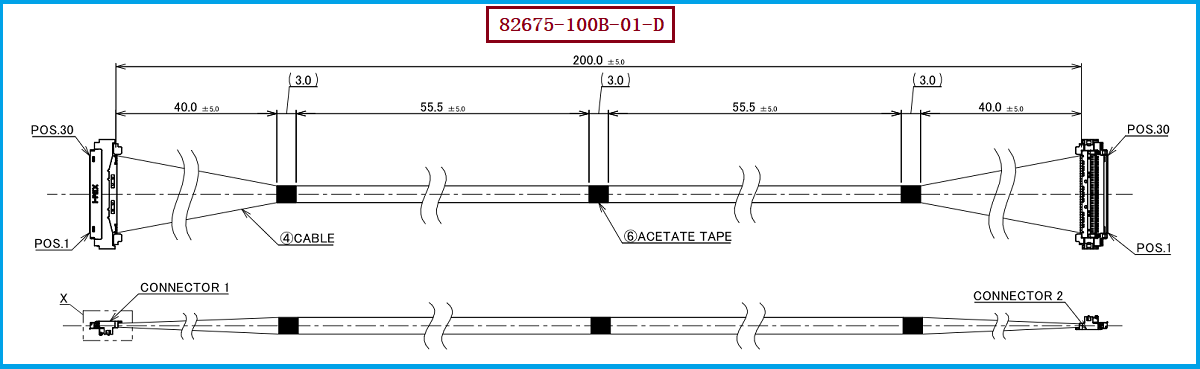

针对高速、高密度及小型化电子设备内部连接需求，我们公司可提供 I-PEX 82675-100B-01-D 极细同轴线束的兼容替代制造方案。该产品属于 I-PEX CABLINE-UM 系列30PIN Micro-Coaxial Harness，参考原厂工程资料，其核心特征为30PIN、40AWG级极细同轴线材、约200mm线束长度及1-1连接结构，线材端配套 20878-030T-01 连接器，连接器可适配 40AWG 极细同轴线材。对于工程师而言，该产品的选型需要同时考虑连接器接口、线径、阻抗、信号频率、传输速率、线束长度、屏蔽性能以及设备内部空间；对于采购人员而言，则应重点核对原厂料号、连接器型号、线材AWG、线束长度及供应商实际制造能力，避免仅凭“30PIN极细同轴线束”进行简单替代。我们公司可提供：I-PEX 82675-100B-01-D兼容替代线束方案，可根据客户样品、图纸、BOM及实际装配需求进行工程打样与批量制造。(I-PEX官方82675C0工程图)

二、产品核心优势：30PIN、40AWG与高密度高速信号传输

I-PEX 82675-100B-01-D 的主要优势在于极细线径与高密度连接结构的结合。该型号采用 30PIN 高密度连接方式，配套线材端连接器型号为 20878-030T-01，可适配 40AWG 极细同轴线材，在有限的设备内部空间内实现多通道信号连接。极细同轴线相比普通多芯线或传统线束，在高速信号应用中能够通过同轴结构、阻抗控制和屏蔽设计帮助降低串扰及EMI影响，因此更加适合笔记本电脑、平板电脑、显示模组、摄像头、高速通信模块、服务器及其他高密度电子设备内部互连。I-PEX官方CABLINE-UM系列资料显示，该系列面向高速数据传输应用，并支持USB4、Thunderbolt、DisplayPort、HDMI、V-by-One、eDP、MIPI等高速接口相关应用，最高可达到40Gbps/lane PAM3的应用参考。(I-PEX CABLINE-UM官方产品资料) 对工程师而言，这意味着该类产品的核心价值并非大电流传输，而是通过极细同轴线在有限空间内实现高密度、高速信号互连。

三、如何根据信号频率选择极细同轴线的线径？

在极细同轴线选型中，AWG线径与信号频率之间并不是简单的“一一对应”关系，工程师不能直接认为“频率越高就一定选择越细的线”或者“频率越高就一定选择越粗的线”。实际选择线径时，需要综合考虑目标信号频率、传输速率、线缆长度、导体损耗、介质损耗、特性阻抗、插入损耗、回波损耗、串扰及连接器过渡结构等因素。一般来说，较细的线材能够减小外径、降低重量并提高高密度布线能力，但导体电阻和机械强度等因素也需要同步评估；较粗的线材通常具有更好的机械强度和较低的导体损耗，但会占用更多设备内部空间。因此，高速信号项目更合理的做法是先确定目标协议及信号频率，再根据目标线长和允许损耗选择合适AWG规格，并通过实际SI测试验证。对于 82675-100B-01-D 所涉及的 40AWG极细同轴线材，其选型价值主要体现在小型化、高密度和设备内部高速互连；当项目需要更长距离或更高频率传输时，应结合具体线缆结构和测试数据判断40AWG是否满足要求，而不能仅凭AWG数字判断高速性能。

四、选型和兼容与替代方案参考及建议

在进行 I-PEX 82675-100B-01-D 兼容替代时，建议工程师和采购人员从连接器、线材和完整线束三个层面进行综合确认。首先，需要核对 20878-030T-01 连接器的PIN数量、间距、外形尺寸、配合方向、锁定结构及PCB端对接关系；其次，需要确认该连接器与 40AWG 极细同轴线材之间的端接匹配，包括端接可靠性、保持力、屏蔽连续性及弯折后的机械稳定性；最后，还需要核对线束长度、1-1结构、线序、出线形态及实际装配空间。对于USB4、DisplayPort、HDMI、eDP、MIPI等高速应用，建议通过实际样品进行阻抗、Insertion Loss、Return Loss、Crosstalk、Eye Diagram及最终协议通信测试，而不能仅凭连接器能够正常插拔就判断完全兼容。对于采购人员，如果项目需要国产化、第二供应商、降本或长期稳定供货，可以将 I-PEX 82675-100B-01-D + 20878-030T-01 + 40AWG 作为核心识别条件进行供应商筛选。我们公司可提供：I-PEX 82675-100B-01-D兼容替代线束方案，并可围绕 20878-030T-01连接器及40AWG极细同轴线材提供配套制造、样品验证及批量生产服务。

五、总结：以40AWG极细同轴线满足高速、高密度连接需求

综合来看，I-PEX 82675-100B-01-D 是一款面向高速、高密度及空间受限设备内部连接的30PIN极细同轴线束，其关键识别参数包括 30PIN、20878-030T-01连接器、40AWG可适配线材及约200mm线束结构。在极细同轴线选型过程中，线径并不是由信号频率单独决定，而应结合信号频率、传输速率、线束长度、阻抗、衰减、串扰及连接器性能进行系统级评估；对于40AWG这类极细规格，其突出优势在于节省空间、高密度布线及适用于设备内部高速信号互连。对于需要国产替代、第二供应商或供应链优化的客户，我们公司可根据原厂样品、图纸、BOM及实际装配要求进行兼容开发，我们公司可提供：I-PEX 82675-100B-01-D兼容替代线束方案，同时可配套开展 20878-030T-01连接器替代相关方案验证，帮助工程和采购团队降低替代开发难度，实现从样品、验证到批量生产的稳定导入。
