I-PEX 82674-100B-01-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、产品概述：I-PEX 82674-100B-01-D 30PIN极细同轴线束

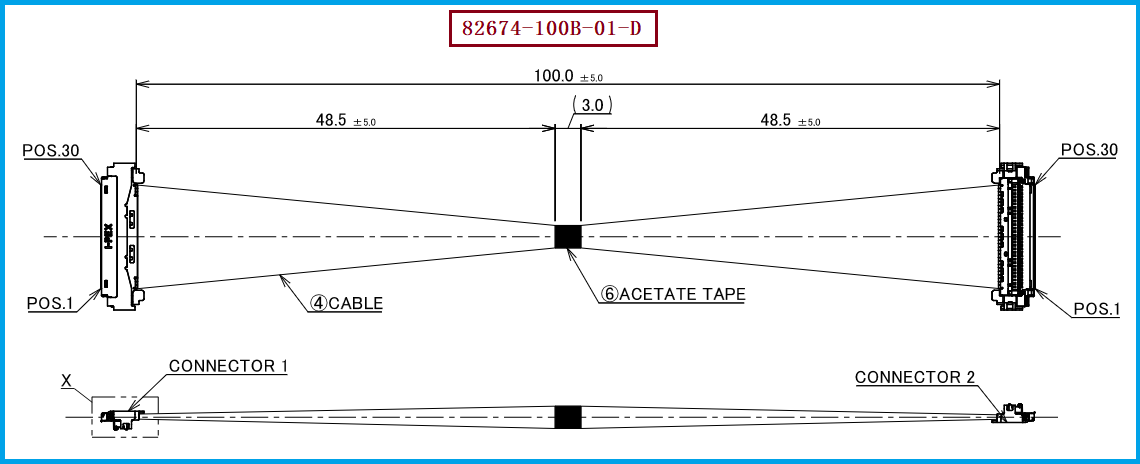

针对高速、高密度及小型化电子设备内部互连需求，我们可提供与 I-PEX 82674-100B-01-D 对应的极细同轴线束兼容替代制造方案。该产品属于 I-PEX CABLINE-UM 系列30PIN Micro-Coaxial Harness，参考原厂工程资料，其线束采用30路极细同轴线结构，配套线材端连接器为 20878-030T-01，连接器为30PIN、0.4MM间距，线束采用约100mm的1-1连接结构，适合设备内部两个模块之间进行高密度信号互连。对于工程师而言，选型时不仅需要确认PIN数和连接器间距，还需要综合考虑线材规格、线束长度、出线方向、屏蔽结构、装配空间及高速信号完整性；对于采购人员而言，则需要重点确认原厂料号、连接器型号、线材结构和实际装配兼容性。基于这些关键参数，我们公司可提供 I-PEX 82674-100B-01-D兼容替代线束方案，支持根据客户样品、图纸、BOM及实际设备需求进行打样和批量制造。(I-PEX官方82674C0工程图)

二、高速还是长距离：极细同轴线更适合高速、高频和短距离互连

极细同轴线究竟适合高速传输还是长距离传输？从其结构和应用定位来看，极细同轴线更突出高速、高频、高密度和空间受限条件下的短距离互连优势，而不是以超长距离传输为主要应用方向。I-PEX CABLINE-UM系列面向高速数据传输应用，官方资料显示该系列可应用于USB4、Thunderbolt、DisplayPort、HDMI、V-by-One、eDP、MIPI等高速接口相关场景，并给出了最高40Gbps/lane PAM3的应用参考。(I-PEX CABLINE-UM官方产品资料) 极细同轴线通过同轴结构实现较好的阻抗控制、屏蔽和抗串扰能力，在笔记本电脑、平板电脑、显示模组、摄像头、高速无线模块、服务器及其他紧凑型电子设备内部具有明显优势。但需要注意，高速传输距离并非越长越好，随着线长增加，插入损耗、回波损耗、串扰及信号完整性问题都会更加明显，因此工程设计应根据实际协议速率、信号频率、线缆长度、连接器性能及系统SI测试结果确定合理距离。对于 I-PEX 82674-100B-01-D约100mm的线束结构而言，其主要价值正是满足设备内部短距离、高速、高密度信号传输需求。

三、关键配套：20878-030T-01连接器及30PIN 0.4MM间距

对于这款极细同轴线束而言，20878-030T-01连接器是工程选型和替代验证时需要重点关注的关键部件。该产品对应30PIN高密度连接结构，触点间距为0.4MM，在有限PCB空间内能够实现较高的信号通道密度，因此特别适合轻薄型、高集成度电子产品。进行兼容替代时，不能只看“30PIN”这一单一参数，还需要对连接器外形尺寸、0.4MM Pitch、配合方向、锁扣结构、屏蔽方式、配合高度以及与PCB端对接连接器的机械关系进行全面确认，同时还需要关注连接器与极细同轴线之间的端接工艺及保持力。对于采购人员而言，如果原项目BOM中采用 20878-030T-01，可以将其作为连接器替代项目的重要识别型号；对于工程师而言，则建议结合原厂图纸、样品及实际PCB接口进行尺寸核验和装配测试。我们公司不仅可提供 I-PEX 82674-100B-01-D兼容替代极细同轴线束方案，同时也可围绕该线束所使用的 20878-030T-01连接器开展兼容替代选型与线束配套制造，为客户提供从连接器端到完整极细同轴线束的配套解决思路。

四、选型和兼容与替代方案参考及建议

对于正在进行国产替代、供应商导入或第二供应商开发的项目，建议将 I-PEX 82674-100B-01-D 拆解为“线束+端部连接器+对接接口”三个层面进行确认。首先需要确认30PIN、0.4MM间距是否与现有PCB端接口完全匹配，其次需要确认 20878-030T-01连接器的结构、配合尺寸、出线方向和锁定方式，再进一步核对极细同轴线材规格、特性阻抗、线长、线序、屏蔽连续性及端接工艺；如果项目属于高速信号应用，还建议通过实际样品进行阻抗、插损、回损、串扰以及目标协议通信测试，而不能仅凭连接器外观相同就直接判定完全兼容。对于长度、走线及空间存在变化的设备，我们还可以根据客户实际需求进行线长和成型方式调整，并结合设备内部空间进行定制化生产。我们公司可提供：I-PEX 82674-100B-01-D兼容替代线束方案，以及20878-030T-01连接器替代配套方案，可服务于工程打样、小批量验证及批量生产项目，帮助客户在尽量保持原有接口设计的基础上增加供应渠道，并降低单一品牌供应风险。

五、总结

对于工程师和采购人员而言，I-PEX 82674-100B-01-D的替代并不仅仅是寻找一款“30PIN线束”，真正需要实现的是包括30PIN、0.4MM间距、20878-030T-01连接器、极细同轴线材、线束长度、线序、屏蔽及高速传输性能在内的综合兼容。极细同轴线相比普通排线和离散导线，更适合高速、高频、小型化设备中的短距离信号连接，而30PIN、0.4MM高密度连接器则能够进一步满足有限空间内多通道高速信号传输的需求。我们公司专注于极细同轴线束生产制造，可根据客户提供的原厂料号、样品、工程图纸或实物进行兼容分析、打样验证和批量制造，并可围绕 I-PEX 82674-100B-01-D 以及其配套的 20878-030T-01连接器提供替代方案。对于有国产化、第二供应商、降本或长期稳定供货需求的客户，可通过“原厂参数确认—连接器兼容验证—线材及端接工艺验证—高速信号测试—小批量试产—批量导入”的方式逐步完成替代，从而兼顾产品性能、供应稳定性和采购成本。
