I-PEX 82286-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、4K图像传输为什么对极细同轴线提出更高要求？

4K图像传输意味着单位时间内需要传输更大的图像数据量，因此线束不能只关注“能不能导通”，更需要关注高速信号完整性、阻抗匹配、传输损耗、串扰以及EMI屏蔽能力。对于工程师而言，选择4K图像传输用极细同轴线时，应首先确认实际接口标准、信号速率、通道数量以及设备端PHY，再根据链路长度和系统SI要求确定线材与连接器方案。I-PEX CABLINE®-UM属于面向高速信号传输的同轴电缆连接器平台，官方资料显示其支持最高40Gbps/lane PAM3，并可用于USB4、Thunderbolt、DisplayPort、HDMI、eDP、MIPI等高速接口应用；同时采用0.4mm Contact Pitch、ZenShield®全屏蔽、多点接地及机械锁扣结构，适合高密度、小型化高速设备内部互连。 因此，对于4K显示、摄像头、工业视觉等应用，极细同轴线的选型重点应从“线径越细越好”转向高速性能与结构尺寸、连接可靠性之间的综合匹配。

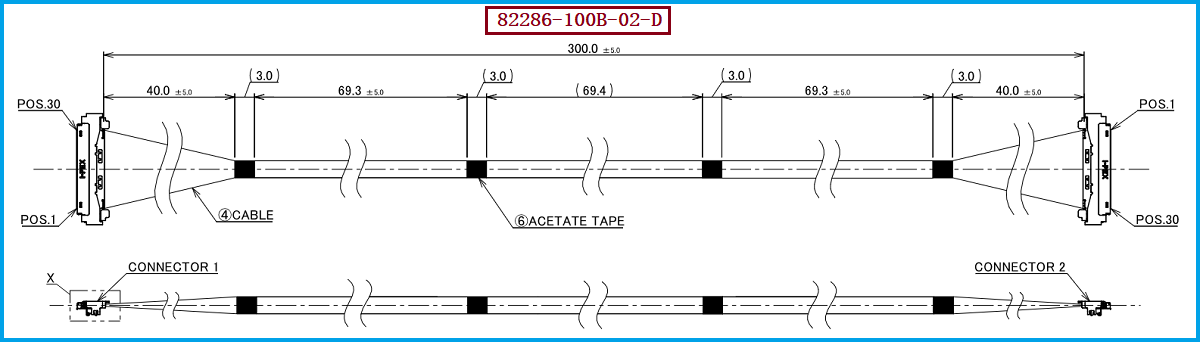

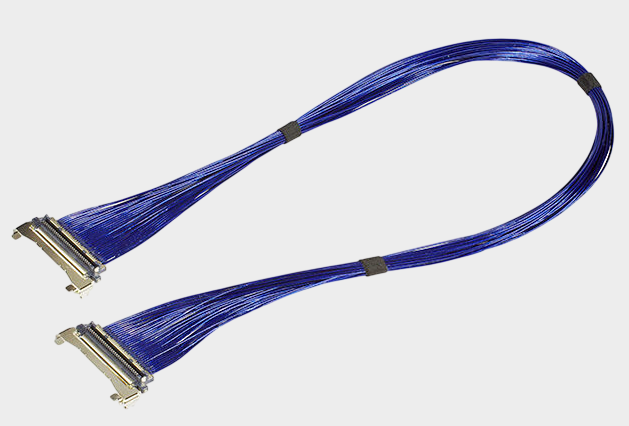

二、I-PEX 82286-100B-02-D：30P、40AWG、300mm、1-N的高速极细同轴线束方案

本文对应的产品型号为I-PEX 82286-100B-02-D，属于I-PEX CABLINE-UM系列30Pin Micro-Coaxial 40AWG、L=300mm、1-N极细同轴线束；该型号采用的线材端连接器为20878-030T-01，线位定义为1-N。I-PEX官方型号资料明确将82286-100B-02-D列为30Pin、40AWG、300mm、1-N标准评估线束，同时同系列还提供100mm和200mm版本，因此工程师在进行长度替换时需要特别确认实际机械安装尺寸和高速链路预算。 与普通多芯线相比，Micro-Coaxial结构更适合对高速信号进行阻抗及屏蔽控制；而CABLINE-UM连接器采用0.4mm超细间距，30Pin对应的连接器宽度按照官方资料为约17.0mm，配合高度为2.2±0.15mm，能够在有限空间内实现高密度连接。 对采购人员而言，建议在询价时完整指定I-PEX 82286-100B-02-D、20878-030T-01、30P、40AWG、300mm、1-N，而不是只写“CABLINE-UM 30P线束”，以避免采购到长度、线位或连接器配置不同的产品。

三、4K图像传输选型重点：阻抗、损耗、串扰和屏蔽要同步验证

对于4K图像传输，极细同轴线真正需要关注的是整个高速Channel的性能，而不能只看连接器或线材单项参数。CABLINE-UM官方资料显示，其支持AWG36、38、40、42、44等Micro-Coaxial线材规格，并针对不同线径规定相应的额定电流；其中AWG40为0.3A/contact，最大38 Contacts。 对于本产品所采用的40AWG Micro-Coaxial，工程开发时还应结合实际4K接口速率，对特性阻抗、Insertion Loss（插入损耗）、Return Loss（回波损耗）、Crosstalk（串扰）、传播延迟以及S参数进行验证；如果线束长度增加，例如本产品达到300mm，高速信号经过的物理通道变长，系统对损耗和信号完整性的要求也会更加严格。此外，CABLINE-UM采用ZenShield®全EMI屏蔽和多点接地设计，可帮助降低高速信号环境中的干扰风险；但需要明确的是，官方“40Gbps/lane PAM3”属于CABLINE-UM平台的高速传输能力描述，并不能直接等同于82286-100B-02-D在任何4K设备中都可以无条件达到某一具体接口速率，最终仍应结合实际设备、PHY、PCB、连接器、线长及整机Channel进行SI验证。

四、选型和兼容与替代方案参考及建议

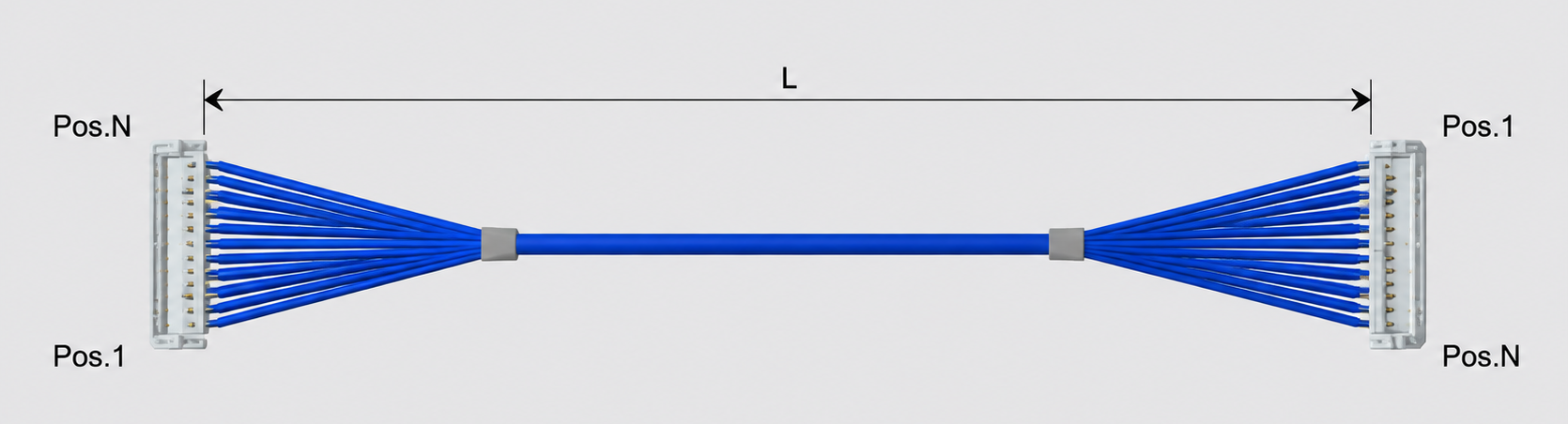

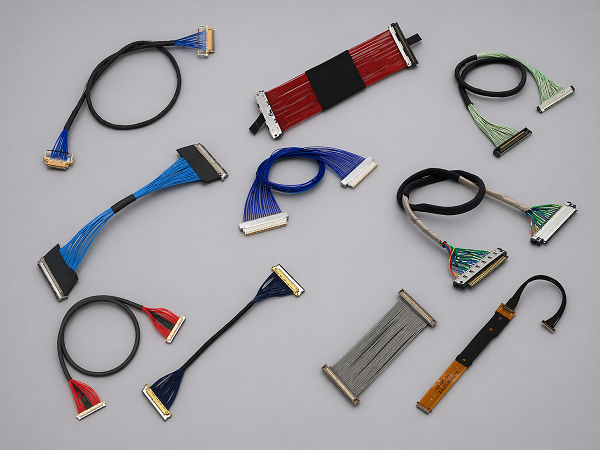

如果客户原设计采用I-PEX 82286-100B-02-D，进行国产化替代、第二供应商导入或采购降本时，建议以30P、40AWG、300mm、1-N、Micro-Coaxial、20878-030T-01连接器以及原厂Pin Assignment作为基础匹配条件，再根据4K图像传输实际接口确认阻抗、损耗、串扰及EMI等高速性能指标。特别需要注意的是，CABLINE-UM同时存在1-N和1-1两种Pin Assignment方案，例如30P/40AWG/300mm的1-N型号为82286-100B-02-D，而1-1型号为82676-100B-01-D，两者不能仅凭Pin数、线径和长度相同就直接视为兼容产品。 我们公司可提供：I-PEX 82286-100B-02-D兼容替代线束方案，可围绕原厂产品的30P、40AWG、300mm、1-N结构及20878-030T-01连接器进行极细同轴线束开发与制造，并可根据客户实际4K图像、显示、摄像头或工业视觉应用需求，对线束结构、端部成型、Pin定义及高速传输性能进行针对性匹配，为工程师提供替代验证样品，也为采购人员提供稳定的批量供应及国产化替代选择。CABLINE-UM官方资料所列30P/40AWG/300mm/1-N型号正是82286-100B-02-D。

五、总结：4K极细同轴线的核心是“高速性能+连接器+线束结构”整体匹配

总体来看，4K图像传输用极细同轴线不能单纯以“线径细、Pin数多”作为判断标准，而应从特性阻抗、插入损耗、回波损耗、串扰、屏蔽能力、连接器性能、线束长度及Pin定义等多个维度进行综合评估。I-PEX 82286-100B-02-D作为CABLINE-UM系列30P、40AWG、300mm、1-N极细同轴线束，配套线材端连接器型号为20878-030T-01，其0.4mm超细间距、ZenShield®全屏蔽、机械锁扣等设计，为高密度高速设备内部互连提供了良好的平台基础。 对于需要进行国产化替代的工程师和采购人员，建议不要只进行“料号对料号”的表面替换，而应将线材、连接器、线位、结构尺寸与4K高速信号性能作为一个完整的Channel进行验证。我们公司可提供I-PEX 82286-100B-02-D兼容替代线束方案，帮助客户实现极细同轴线束的样品验证、规格匹配和批量制造。
