I-PEX 81465-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、MIPI D-PHY与C-PHY有什么区别？线束选型不能只看“高速”二字

对于摄像头、显示屏、图像传感器等高速设备，MIPI D-PHY与C-PHY虽然都可用于MIPI CSI-2、DSI-2等应用，但两者在物理层信号组织方式上存在明显区别。**D-PHY采用差分信号传输，并使用独立的时钟Lane以及一个或多个数据Lane；C-PHY则采用三相编码，通过三根信号线组成一个“Trio”，并将时钟嵌入数据传输，不需要独立Clock Lane。**因此，在极细同轴线束选型时，不能简单认为“Pin数相同就可以互换”。MIPI官方资料显示，D-PHY属于源同步架构，C-PHY采用Embedded Clock；C-PHY通过三线Trio和编码方式减少物理互连数量，在相同系统带宽需求下具有减少线数、降低EMI等优势。 对工程师而言，应首先确认SoC、Sensor或Display端采用的是D-PHY、C-PHY还是Combo C/D-PHY，再根据Lane/Trio数量、Pin定义、阻抗、线序和高速SI要求确定极细同轴线束结构；对采购人员而言，则应避免仅依据“30P、40AWG、200mm”等外观参数寻找替代品，必须核对完整料号和接口定义。

二、I-PEX 81465-100B-02-D：30P、40AWG、200mm，适合高密度高速内部互连

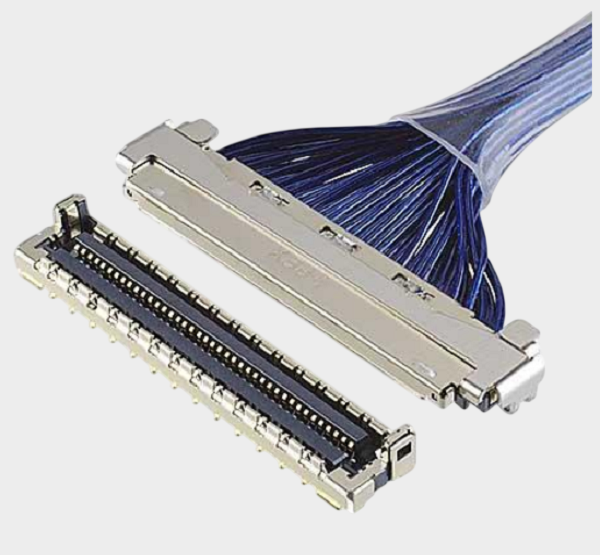

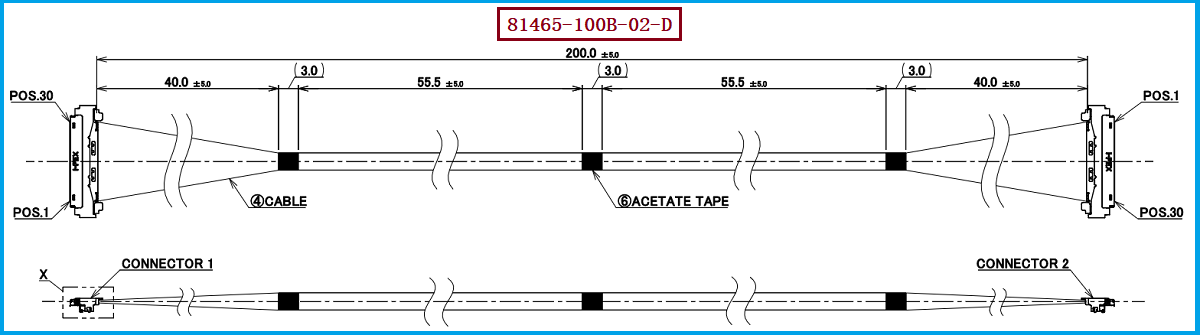

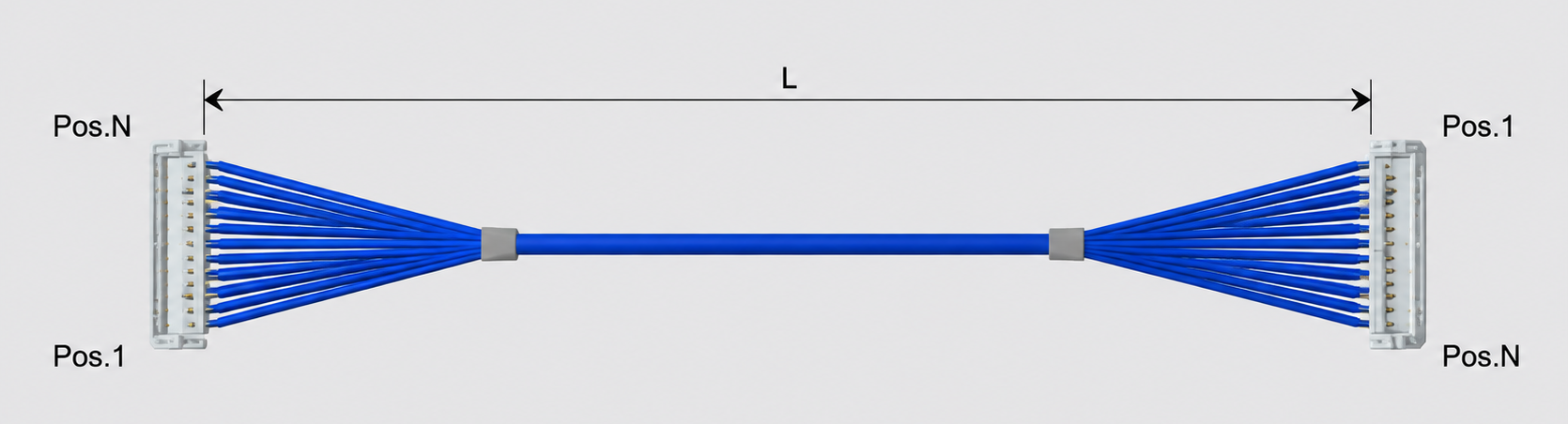

本文对应的产品为I-PEX 81465-100B-02-D，属于I-PEX CABLINE®-UM系列30Pin极细同轴线束，官方产品矩阵明确将该型号定义为30Pin、Micro-Coaxial、40AWG、L=200mm、1-N结构。 该线束使用的线材端连接器型号为20878-030T-01，线束长度为200MM。CABLINE-UM连接器采用0.4mm Pitch、直角垂直插拔结构、ZenShield®全屏蔽及多点接地设计，官方标称支持最高40Gbps/lane PAM3的高速数据传输平台，并提供30P、40P、50P、60P等规格。 对于MIPI高速摄像头、显示模组等应用，这种高密度、低空间占用的Micro-Coaxial方案能够帮助工程师在有限设备空间内完成多路高速信号互连；不过需要强调，CABLINE-UM平台的高速能力不能直接等同于某一条具体线束在特定MIPI系统中的最终速率，实际应用仍应通过通道损耗、回波、串扰、眼图及S参数等SI指标进行验证。

三、D-PHY与C-PHY选型时，真正需要关注的是Lane/Trio、线序和信号完整性

D-PHY与C-PHY的最大差异会直接反映在线束的导体组织和接口定义上：D-PHY通常采用2线差分Data Lane + 2线差分Clock Lane，而C-PHY则采用3线Trio、嵌入式时钟。MIPI资料显示，C-PHY通过三相符号编码实现数据传输，一个Trio包含三根信号线；D-PHY则采用独立Clock Lane和Data Lane。 因此，如果设备由D-PHY改为C-PHY，或者从C-PHY改为D-PHY，即使两者可以在部分Combo PHY设计中共存，也不能直接把一条普通D-PHY极细同轴线束当成C-PHY线束使用，必须根据PHY配置重新确认Pin Mapping、Lane/Trio数量、线序、连接器Pin Assignment以及高速传输参数。I-PEX CABLINE-UM本身属于高速Micro-Coaxial连接平台，因此I-PEX 81465-100B-02-D更适合作为一种高密度高速线束平台进行工程评估；最终是否适用于具体MIPI D-PHY或C-PHY项目，应由实际PHY版本、速率、通道长度及系统SI测试结果共同确认，而不是单凭连接器型号作结论。

四、选型和兼容与替代方案参考及建议：从原厂料号到线材、连接器及MIPI通道进行整体匹配

对于正在进行国产化替代、第二供应商导入或采购降本的客户，如果原BOM采用I-PEX 81465-100B-02-D，建议以30P、40AWG、200MM、1-N、Micro-Coaxial、20878-030T-01连接器、Pin Assignment及实际安装尺寸作为第一层匹配条件，再结合MIPI D-PHY或C-PHY实际应用进行高速SI验证。尤其需要注意，D-PHY与C-PHY虽然都服务于高速摄像头和显示应用，但信号组织方式不同；MIPI官方也指出，C-PHY与D-PHY可以在同一设备Pin上实现共存，因此Combo C/D-PHY设计需要根据具体系统定义选择合适的线束和映射方案。 我们公司可提供：I-PEX 81465-100B-02-D兼容替代线束方案，并可针对20878-030T-01连接器进行配套替代方案开发，根据客户原厂样品、图纸、BOM和设备安装空间，对30P、40AWG、200MM长度、线序、端部结构及高速信号性能进行匹配，支持从样品打样、工程验证到批量生产的极细同轴线束制造服务。

五、总结：MIPI线束选型的核心不是D-PHY还是C-PHY名称，而是完整高速通道匹配

总体而言，MIPI D-PHY与C-PHY的极细同轴线束选型不能简单按照“同样是MIPI高速线”进行替换。D-PHY重点关注差分Data Lane、独立Clock Lane及Lane数量，C-PHY则重点关注三线Trio、嵌入式时钟和编码方式；两者虽然可以通过Combo C/D-PHY方案实现共存，但具体线束仍必须依据设备PHY架构、Pin Mapping、速率、阻抗和SI测试结果进行确认。 I-PEX 81465-100B-02-D作为CABLINE-UM 30P、40AWG、200MM、1-N极细同轴线束，可作为高密度高速内部互连的参考方案；其线材端连接器型号为20878-030T-01。针对工程师和采购人员的国产化替代需求，我们公司可提供I-PEX 81465-100B-02-D兼容替代线束方案及20878-030T-01连接器配套替代方案，根据实际项目要求完成线材、连接器、线序、结构及高速性能的一体化匹配，为MIPI摄像头、显示模组及其他高速电子设备提供稳定的极细同轴线束解决方案。
