I-PEX 82187-100B-02-D CABLINE®-UM 系列40AWG极细同轴线束替代方案

一、USB 3.1传输能用极细同轴线吗？答案是可以，关键在于完整链路的高速信号性能

USB 3.1高速传输可以采用极细同轴线束，对于空间受限、高密度布线以及对信号完整性要求较高的电子设备，Micro-Coaxial极细同轴线束是一种具有优势的连接方案。本文对应的产品为I-PEX 82187-100B-02-D，属于CABLINE®-UM系列30Pin极细同轴线束，采用40AWG Micro-Coaxial Cable，线材端连接器型号为20878-030T-01。I-PEX官方资料将USB 3.1 Gen 1列为CABLINE-UM的参考应用，同时该连接器平台面向高速数据传输设计，并采用0.4mm Pitch、直角垂直插拔、ZenShield®全屏蔽及多点接地结构。因此，从工程应用角度来看，极细同轴线并不是只能用于射频，也可以用于USB、DisplayPort、MIPI、HDMI等高速数字信号连接；真正决定USB 3.1能否稳定工作的，是连接器、线材、端接、PCB走线以及整条高速通道共同形成的信号完整性，而不能仅凭“是不是同轴线”判断。

二、40AWG极细同轴线为什么适合高速USB等信号连接？阻抗与屏蔽是核心

对于USB 3.1等高速接口而言，随着信号速率提高，连接通道的阻抗连续性、插入损耗、回波损耗、串扰及EMI控制都会直接影响通信质量。I-PEX 82187-100B-02-D采用40AWG Micro-Coaxial Cable，CABLINE-UM平台支持多种Micro-Coaxial线径规格，并针对高速信号连接进行了屏蔽和接地设计。CABLINE-UM采用ZenShield®全屏蔽及多点接地结构，有利于控制高速信号环境中的电磁干扰，同时采用机械锁扣设计提升连接可靠性。对于工程师而言，这意味着在设计USB 3.1高速链路时，应将40AWG极细同轴线、连接器及PCB作为完整Channel进行评估；对于采购人员而言，则不能仅以“40AWG、30P”判断产品能否直接替代，还需要同步确认阻抗、线长、连接器、Pin Assignment及实际高速信号测试要求。

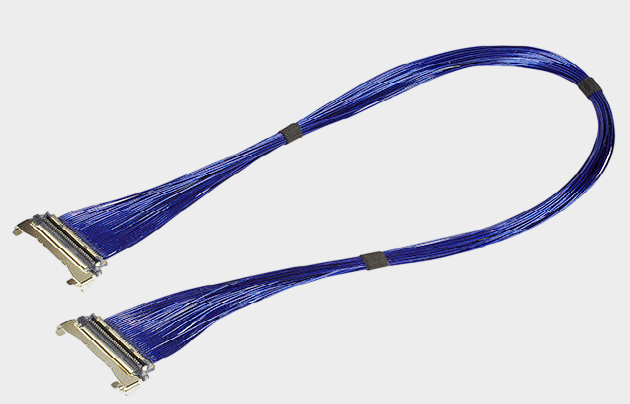

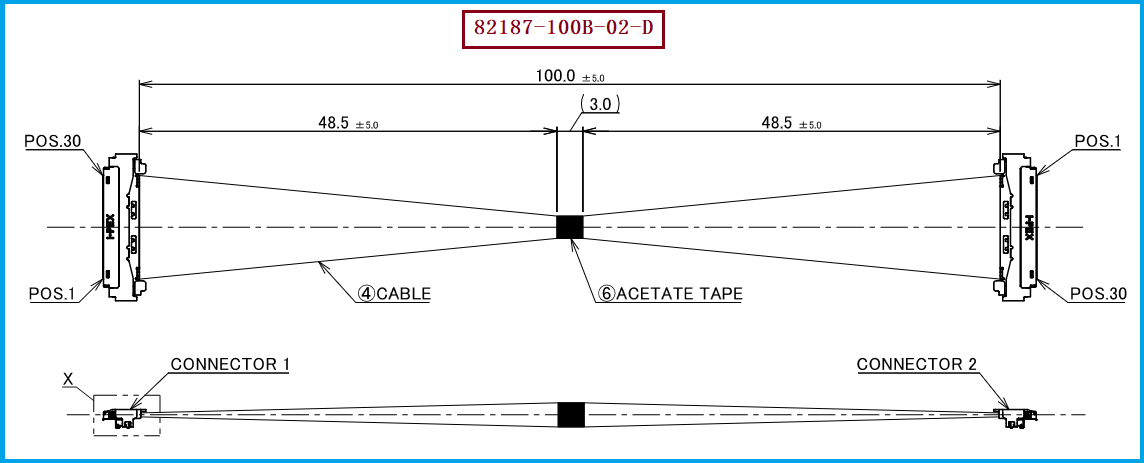

三、I-PEX 82187-100B-02-D产品定位：30P、40AWG、100mm，适合高密度高速设备内部互连

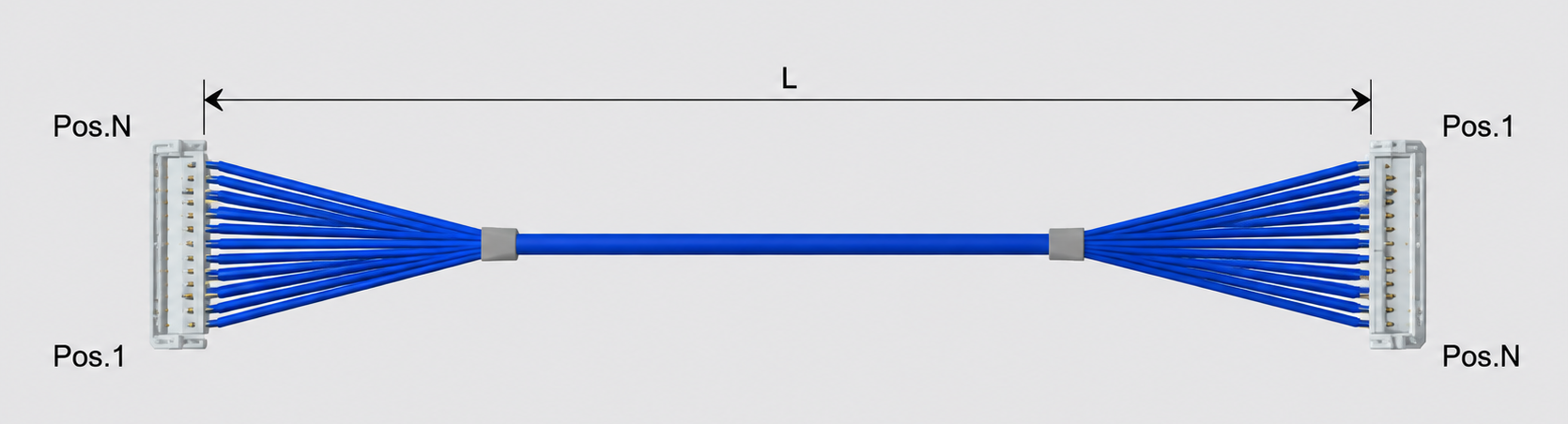

I-PEX 82187-100B-02-D是CABLINE-UM标准Harness型号，对应30Pin、Micro-Coaxial、40AWG、100mm、1-N线束结构。该系列采用0.4mm触点间距，适用于笔记本电脑、平板电脑、显示模组、摄像头模组及其他空间紧凑型电子设备中的高速信号连接。对于研发工程师，选型时应重点确认设备内部空间、出线方向、连接器锁止结构、线束弯折路径以及USB 3.1实际信号质量；对于采购人员，则应重点核对I-PEX 82187-100B-02-D、30P、40AWG、100mm、1-N、20878-030T-01等识别信息，避免将不同Pin数、不同长度或不同结构的CABLINE-UM线束误作为替代品。需要特别注意的是，20878-030T-01为CABLINE-UM 30Pin Plug Housing，而完整的30Pin Plug Cable Assembly为20877-030T-01，因此进行连接器替代时也应明确所替代的是连接器Housing还是完整Plug Cable Assembly。

四、选型和兼容与替代方案参考及建议：从连接器、线材到高速性能进行一体化匹配

如果客户现有设备或BOM采用I-PEX 82187-100B-02-D，在进行国产化替代、供应链备份或降本替代时，不建议只按照外观或Pin数进行简单复制，而应从30P结构、40AWG线材、100mm长度、Micro-Coaxial结构、20878-030T-01连接器、配套Receptacle、线序、出线方向、固定方式及高速信号完整性等维度进行一体化确认。尤其对于USB 3.1应用，应通过实际SI验证确认插入损耗、回波损耗、串扰和眼图等关键指标，而不是仅凭连接器平台的参考传输能力就直接认定某一替代线束可以满足最终设备要求。我们公司可提供：I-PEX 82187-100B-02-D兼容替代线束方案，同时可提供20878-030T-01连接器替代方案，可根据客户原厂样品、图纸、BOM及实际安装要求，对30P、40AWG、线长、阻抗、线序、端部结构和整体外形进行匹配，并支持极细同轴线束打样、工程验证及批量生产，为USB 3.1及其他高速电子设备提供兼容替代和国产化供应方案。

五、总结：高速USB应用与极细同轴线束替代的核心价值

USB 3.1传输可以使用极细同轴线束，尤其适用于需要兼顾高速信号传输、高密度布线、EMI控制和有限安装空间的电子设备。I-PEX 82187-100B-02-D采用40AWG Micro-Coaxial Cable，配套线材端连接器型号为20878-030T-01，属于30P、100mm、1-N结构的CABLINE-UM极细同轴线束。对于工程师，选型时应重点关注阻抗连续性、信号完整性、EMI、连接器机械尺寸及实际高速测试结果；对于采购人员，则应重点确认完整料号、Pin数、AWG规格、线长以及连接器型号。针对国产化替代、供应链备份及采购降本需求，我们公司可提供I-PEX 82187-100B-02-D兼容替代线束方案，并可提供20878-030T-01连接器替代方案，支持从样品打样、工程验证到批量生产的极细同轴线束及配套连接器供应。
