I-PEX 82894-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、I-PEX 82894-100B-02-D：26Pin极细同轴线束，面向高密度连接应用

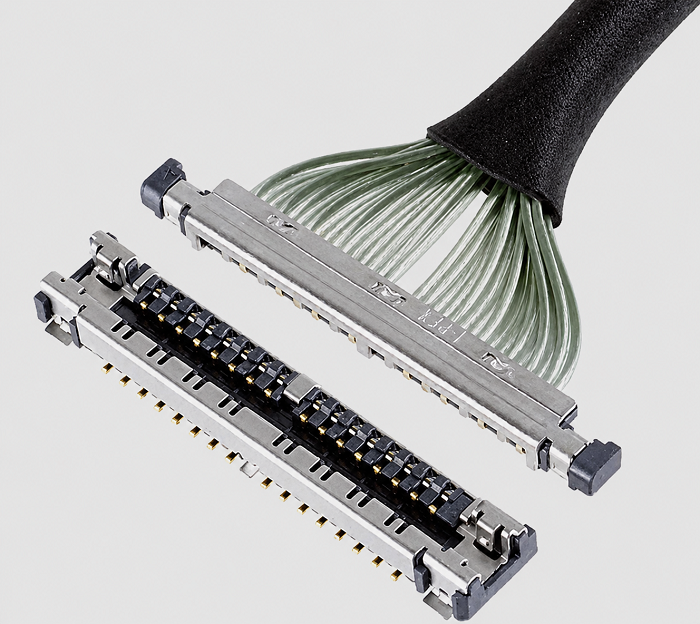

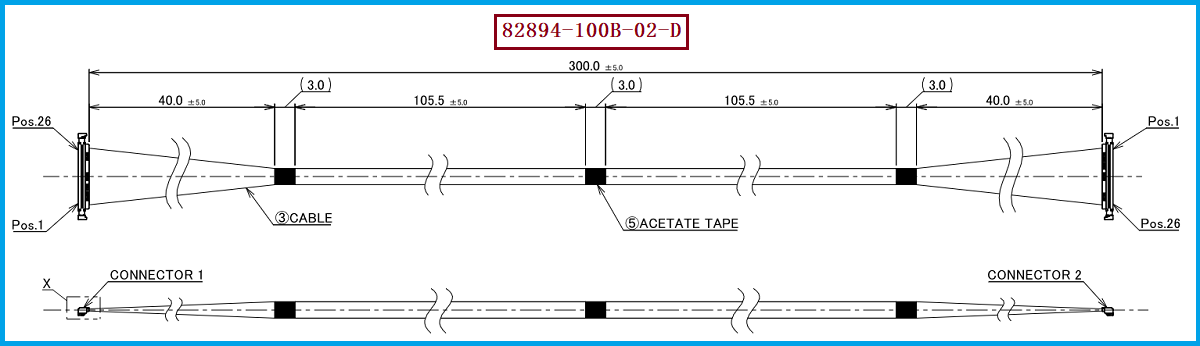

在笔记本电脑、平板电脑、显示模组、摄像头及其他轻薄型电子设备中，内部空间不断压缩，对线束的尺寸、信号传输能力以及布线灵活性提出了更高要求。本次介绍的 I-PEX 82894-100B-02-D 属于CABLINE-UA II系列26Pin极细同轴线束，I-PEX官方型号资料将其定义为 26Pin、Micro-Coaxial、44AWG、L=300mm、1-N结构。其线材端使用的连接器型号为 20497-026T-30，对应CABLINE-UA II 26Pin Plug Housing；配套板端连接器型号为 20498-026E-41。 I-PEX CABLINE-UA II本身采用0.3mm Pitch的小型化连接器设计，面向空间受限、高密度及高速信号连接应用，因此对于工程师而言，需要重点关注Pin数量、线材规格、连接器配合、出线结构及线位定义；对于采购人员而言，则应以完整料号 I-PEX 82894-100B-02-D 作为询价、BOM核对和兼容替代开发的重要依据。I-PEX官方PDF可作为该型号结构和尺寸确认的原始工程资料。

二、极细同轴线可以弯多少次不断？不能简单用一个固定次数回答

“极细同轴线可以弯多少次不断？”是工程师在设计转轴、铰链、滑动机构或狭窄空间走线时非常关心的问题。但对于 I-PEX 82894-100B-02-D 这样的极细同轴线束，不能脱离具体线材结构直接给出“可以弯10万次、20万次”之类的固定结论；你提供的该型号资料以及已读取的CABLINE-UA II连接器资料，并没有给出该完整线束统一适用的“弯折次数保证值”，因此官网宣传时不建议虚构一个具体次数。实际弯折寿命与线材本身结构、最小弯曲半径、弯折角度、往复速度、弯折行程、固定方式、拉力、弯折方向以及环境温度等因素密切相关。尤其是44AWG极细同轴线，线径越细，虽然有利于小型化和高密度布线，但在反复动态弯折场景下，更需要按照实际机构进行寿命验证。因此，对于工程项目，正确的做法不是单纯问“能弯多少次”，而是先明确弯曲半径是多少、每次弯折多少角度、每天动作多少次以及产品要求多少年的使用寿命，再通过实际样品进行动态弯折测试；如果是固定式布线，则重点控制安装时的过度弯折、拉扯和局部应力，而不是简单追求弯折次数。换言之，极细同轴线束的弯折寿命应以具体线材结构和实际应用工况测试结果为准，而不能仅凭AWG规格判断。

三、选型和兼容与替代方案参考及建议

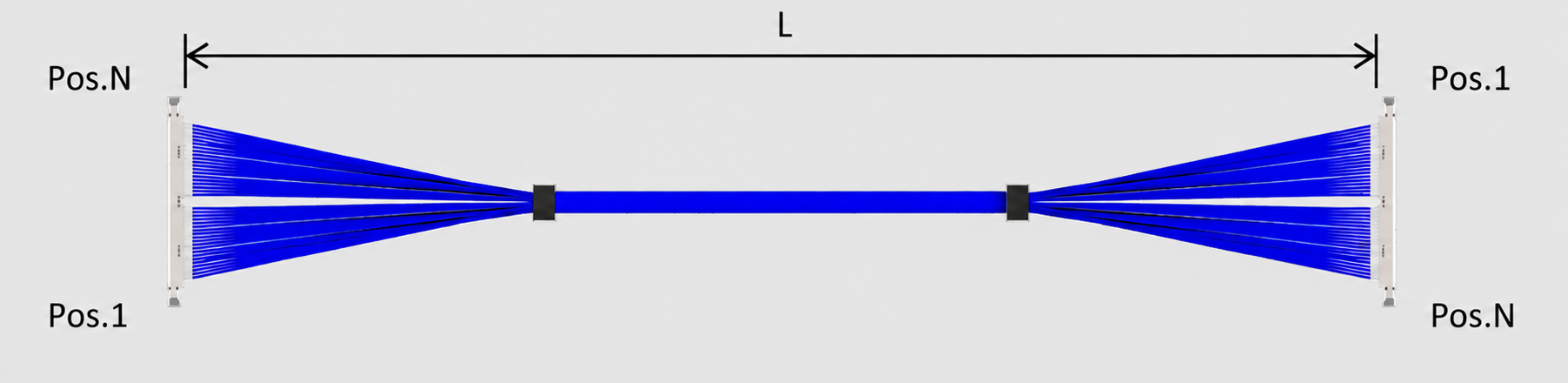

针对 I-PEX 82894-100B-02-D 的选型和替代，建议工程师与采购人员从“完整线束方案”而不是单一连接器型号进行确认。本型号核心规格为 26Pin、44AWG Micro-Coaxial、300mm、1-N，其中 20497-026T-30 是线材端使用的CABLINE-UA II 26Pin Plug Housing，而I-PEX资料中对应的26Pin板端Receptacle为 20498-026E-41。 同时，I-PEX官方型号资料显示，26Pin、44AWG、1-N结构存在100mm、200mm、300mm不同长度型号，其中300mm对应 82894-100B-02-D。 因此在替代开发时，应重点核对Pin数量、1-N线位定义、线材规格、阻抗要求、线束长度、连接器型号、两端Pin Mapping、出线方向及实际装配尺寸；如果产品存在转轴或反复运动结构，还应增加动态弯折寿命验证。我们公司可提供：I-PEX 82894-100B-02-D兼容替代线束方案，可围绕原产品的26Pin、300mm、1-N结构以及20497-026T-30连接器进行极细同轴线束的样品开发、规格匹配和批量制造，为工程研发和采购第二供应商导入提供支持。

四、面向工程师与采购人员的极细同轴线束替代服务

对于工程师而言，极细同轴线束的替代并不是简单地把两个连接器接起来，而是需要同时保证机械尺寸、线位定义、电气连接和实际装配可靠性；对于采购人员而言，则需要进一步确认替代产品能否稳定批量供应，以及是否能够满足原项目的规格和装配要求。CABLINE-UA II官方资料显示，该系列提供26Pin、32Pin、40Pin和50Pin等不同Pin数，并支持Micro Coaxial Cable等线材方案。 对于本次 I-PEX 82894-100B-02-D，我们可以按照原型号作为目标规格开展兼容替代开发，重点围绕26Pin、1-N线位定义、300mm线长以及20497-026T-30线材端连接器进行匹配；如果客户实际应用涉及笔记本显示、摄像模组、转轴穿线或其他狭小空间动态布线，则可进一步结合实际弯曲半径和运动轨迹进行线束结构优化与寿命验证。需要特别强调的是，如果客户需要明确“可弯折多少次”，建议提供具体机构动作条件，由我们根据实际应用进行针对性测试，而不是直接套用一个未经验证的通用弯折次数。

五、总结：弯折寿命应以实际工况验证，兼容替代应以完整规格为基础

综合来看，I-PEX 82894-100B-02-D 是CABLINE-UA II系列 26Pin、44AWG、300mm、1-N 极细同轴线束，线材端使用 20497-026T-30 连接器，并对应26Pin板端连接器 20498-026E-41。 对于“极细同轴线可以弯多少次不断？”这一问题，不能简单给出一个脱离应用条件的固定次数，因为弯折寿命取决于线材结构、弯曲半径、动作方式、速度、拉力及使用环境等因素；目前提供的资料没有给出该完整线束的统一弯折次数保证值，因此实际项目应以具体工况进行寿命测试为准。对于需要国产替代、第二供应商开发、成本优化或稳定供应的客户，我们公司可提供 I-PEX 82894-100B-02-D兼容替代线束方案，并可根据工程图纸、样品及实际设备结构进行极细同轴线束开发与制造。

我是【世贸电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
