I-PEX 83031-100B-01-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

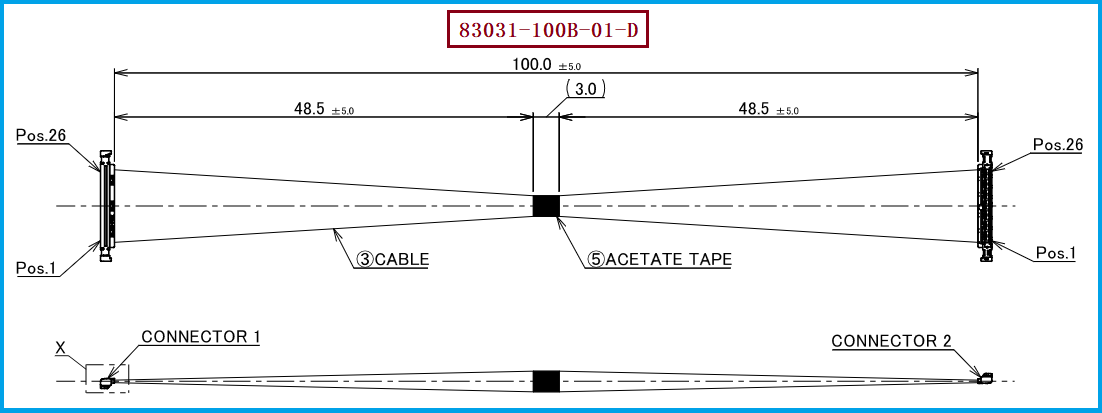

一、I-PEX 83031-100B-01-D：26PIN、0.3MM Pitch的高密度极细同轴线束

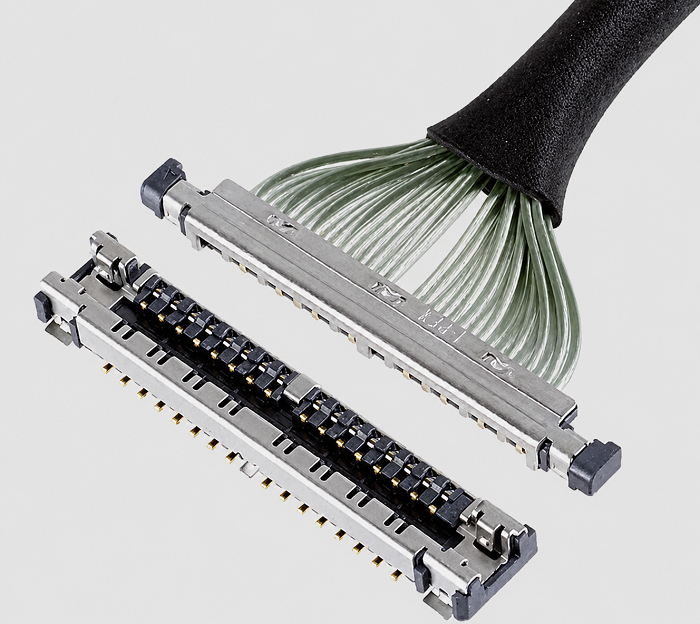

在笔记本电脑、平板电脑、显示模组、摄像头模组以及其他空间受限的电子设备中，内部连接越来越强调“小型化、高密度和高速信号传输”。本次介绍的 I-PEX 83031-100B-01-D 属于CABLINE-UA II系列26Pin Micro-Coaxial Harness，官方型号资料将其定义为 26Pin、44AWG Micro-Coaxial、L=100mm、1-1结构。其线材端使用的连接器型号为 20497-026T-30，对应26Pin Plug Housing；该连接器采用 0.3mm Pitch，因此本型号可以概括为“26PIN、0.3MM间距、44AWG、100mm、1-1”的极细同轴线束方案。 对工程师而言，连接器Pin数、Pitch、线材规格、线束长度及1-1线位结构是进行结构设计和BOM核对时的重要参数；对于采购人员而言，I-PEX 83031-100B-01-D + 20497-026T-30则是进行询价、样品确认和兼容替代开发时应重点锁定的规格组合。CABLINE-UA II本身定位于小型、高密度连接，并支持Micro Coaxial Cable等线材方案。

二、极细同轴线束能耐多少伏电压？不能只看“线束”，要看连接器与整套系统规格

“极细同轴线束能耐多少伏电压？”是工程师进行线材选型时非常重要的问题。根据已读取的CABLINE-UA II产品资料，其连接器的额定电压为50V AC（每个接触端子）；同时，44AWG Micro-Coax对应的连接器额定电流资料为 0.19A AC/DC per contact。 因此，如果从本型号所配套的CABLINE-UA II连接器体系来看，可以将50V AC/contact作为连接器额定电压的重要参考指标，但需要特别注意：这并不等于可以简单宣传“83031整条极细同轴线束耐50V”。实际线束的耐压、绝缘能力和最终允许工作电压，还需要结合具体Micro-Coax线材结构、绝缘材料、端子结构、爬电/电气间隙、工作环境以及客户实际使用条件进行确认。尤其对于44AWG极细同轴线，产品的核心价值更多体现在高密度信号传输，而不是大功率电源传输。因此，工程师在设计时应将“额定工作电压”“耐电压测试值”和“实际系统工作电压”区分开来；如果项目存在较高电压或特殊绝缘要求，应要求供应商依据具体线材和完整组件进行专项验证，而不应仅依据连接器的50V AC额定值直接推导整套线束的安全工作电压。

三、选型和兼容与替代方案参考及建议

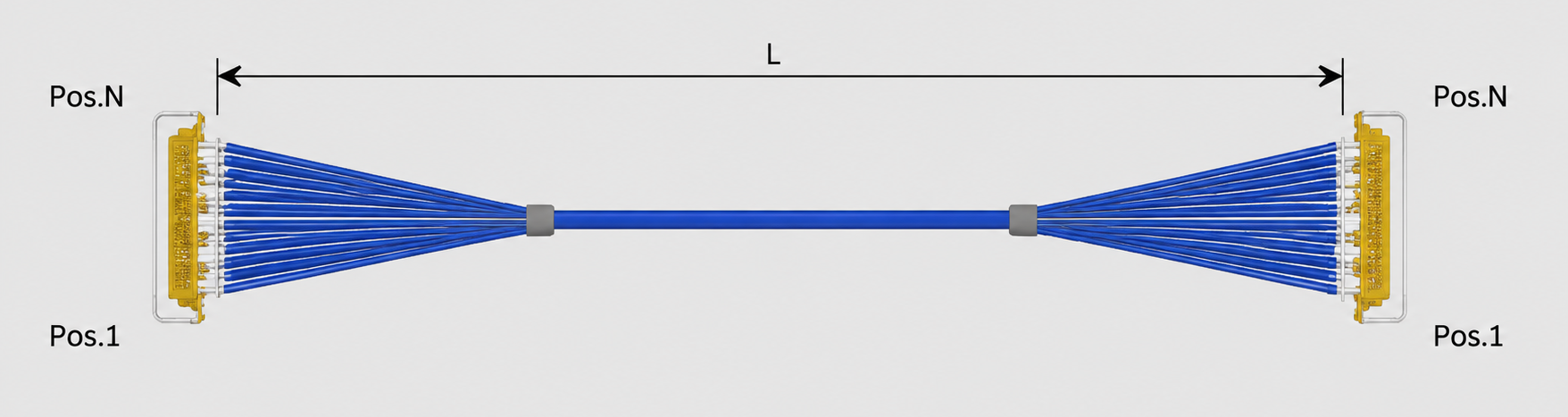

针对 I-PEX 83031-100B-01-D 的兼容替代，工程师和采购人员建议以完整规格进行匹配，而不是仅按照“26Pin连接器”寻找相似产品。本型号需要重点确认 26Pin、0.3mm Pitch、44AWG Micro-Coaxial、100mm、1-1结构以及20497-026T-30 Plug Housing，同时还应核对实际Pin Mapping、出线方向、线材阻抗、屏蔽结构、连接器配合及最终装配尺寸。I-PEX CABLINE-UA II系列提供26Pin、32Pin、40Pin和50Pin等配置，并支持AWG42、AWG44、AWG46等Micro-Coax规格；因此，即使连接器外观相近，也不能因为Pin数量一致就直接判断可以替代。 对于采购第二供应商导入或国产化替代项目，尤其需要注意 83031-100B-01-D属于1-1结构，与同为26Pin、44AWG、100mm的1-N型号存在产品定义差异。I-PEX官方型号资料明确列出83031、83032、83033分别对应26Pin、44AWG、1-1结构的100mm、200mm、300mm版本。 我们公司可提供：I-PEX 83031-100B-01-D兼容替代线束方案，可围绕26PIN、0.3MM Pitch、44AWG、100mm、1-1结构以及20497-026T-30连接器进行样品开发、规格匹配和批量制造，为工程师提供替代设计支持，为采购人员提供第二供应商及供应链优化方案。

四、面向工程师与采购人员的极细同轴线束制造与替代服务

对于工程师而言，极细同轴线束的可靠选型不仅要关注“能不能插”，还要确认高速信号、电气性能、机械尺寸及长期使用条件是否满足产品要求；对于采购人员而言，则需要进一步确认料号、连接器、线材规格、交付一致性以及批量制造能力。CABLINE-UA II系列定位于小型化、高密度及高速信号连接，资料显示其参考传输性能可达到5Gbps/lane NRZ，并可用于USB 3.1 Gen 1、V-by-One HS 1.4、HDMI 1.3、eDP、MIPI等相关应用，但实际传输性能仍需要结合线材、长度、PCB及信号完整性设计进行验证。 因此，对于 I-PEX 83031-100B-01-D 这类26Pin、44AWG极细同轴线束，如果客户需要进行国产替代、成本优化、交期改善或第二供应商开发，我们可以根据原产品规格、工程图纸或样品进行兼容性开发，并重点围绕 20497-026T-30、26PIN、0.3MM Pitch、44AWG及1-1线位结构进行确认；对于涉及较高工作电压的项目，则建议在样品阶段进一步进行绝缘、耐压及实际工况验证，以确保替代线束不仅机械兼容，而且满足项目的电气安全要求。

五、总结：50V AC是连接器额定电压参考值，实际耐压必须以完整线束验证为准

综合来看，I-PEX 83031-100B-01-D是一款 26PIN、44AWG、100mm、1-1结构的CABLINE-UA II极细同轴线束，其线材端使用 20497-026T-30连接器，连接器Pin数为 26PIN，Pitch为0.3MM。 对于“极细同轴线束能耐多少伏电压？”这一问题，根据已读取的CABLINE-UA II连接器资料，额定电压为50V AC/contact，但该参数属于连接器额定电压，不能直接等同于整条极细同轴线束的最终耐压值；实际线束能够承受多少电压，需要结合具体Micro-Coax线材、绝缘结构和应用条件进行确认。 因此，在工程选型、采购替代和量产导入过程中，应以完整线束规格及实际测试结果作为最终判断依据。我们公司可提供 I-PEX 83031-100B-01-D兼容替代线束方案，支持根据客户原型号、样品及工程要求开展极细同轴线束的兼容开发与生产制造。
