I-PEX 82068-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

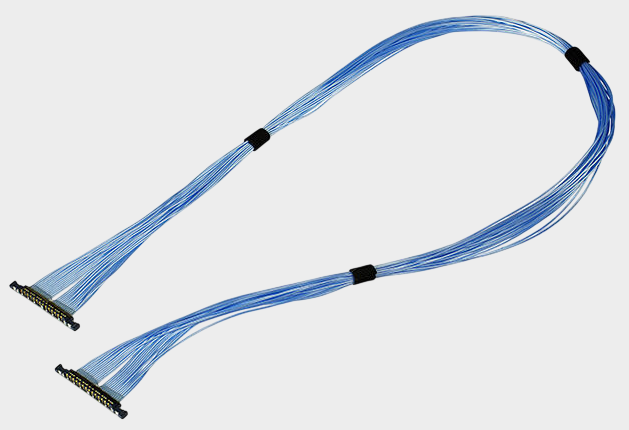

一、I-PEX 82068-100B-02-D：26Pin、44AWG、200mm极细同轴线束

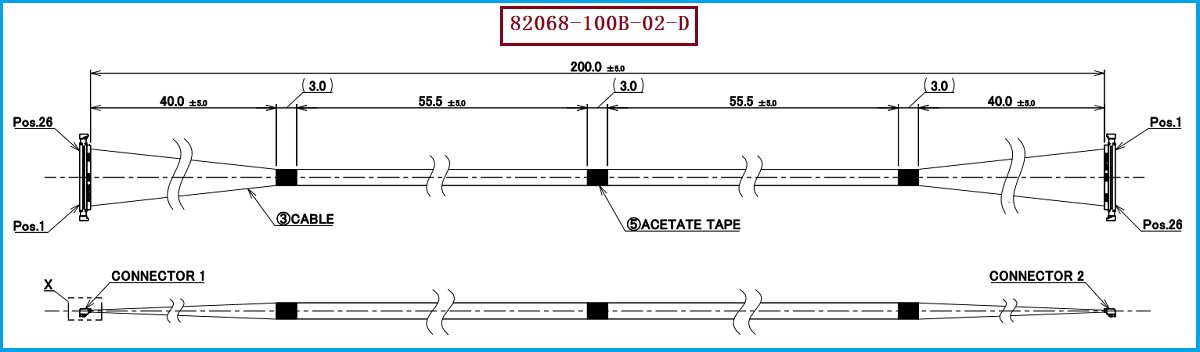

随着笔记本电脑、平板电脑、显示设备、摄像模组及其他轻薄型电子设备不断向高集成、小型化方向发展，设备内部连接空间越来越有限，对高密度、精细化线束提出了更高要求。本次介绍的 I-PEX 82068-100B-02-D 属于CABLINE-UA II系列26Pin极细同轴线束，采用 44AWG Micro-Coaxial Cable，线束长度为 200mm，图纸中定义为50Ω极细同轴线，并采用两端Plug连接结构；线材端使用的连接器型号为 20497-026T-30，对应配套的板端连接器为 20498-026E-41。对于工程师而言，26Pin、44AWG、50Ω以及200mm是进行结构设计、信号连接和线束验证时的重要规格；对于采购人员而言，I-PEX 82068-100B-02-D、20497-026T-30、200mm则是询价、BOM核对及寻找兼容替代供应商时应重点确认的产品信息。针对采用该型号线束的产品项目，我们公司可根据原产品规格、图纸及实际应用需求，提供对应的极细同轴线束制造与兼容替代服务。

二、极细同轴可以用于充电线吗？关键要区分“信号传输”和“电源供电”

“极细同轴可以用于充电线吗？”这是工程师和采购人员在进行线材选型时容易产生的疑问。原则上，极细同轴线的主要优势在于高密度信号传输、屏蔽及受控阻抗连接，并不是以大电流供电为主要设计目的；因此，不能因为一条极细同轴线能够传输信号，就直接将其等同于常规USB充电电源线使用。对于本次 I-PEX 82068-100B-02-D 而言，其采用的是 44AWG、50Ω Micro-Coaxial Cable，属于面向高密度信号连接的极细同轴线束，图纸规定的耐电压为AC100V、最大漏电流2.0mA，不能据此理解为该线束适合承担普通充电线所需的大电流持续供电功能。实际设备如果存在“信号+供电”组合需求，应根据具体电流、电压、温升、线材结构、端子额定能力及使用环境进行专项工程评估；如果主要任务是电源充电，则通常应选择针对电流承载能力设计的电源线材，而如果主要是高速信号连接，则极细同轴方案更具应用价值。也就是说，极细同轴并非不能出现在具有充电功能的设备中，但是否能够承担充电电流，必须根据具体线材和连接器规格进行确认，不能仅凭“极细同轴”这一名称判断。

三、选型和兼容与替代方案参考及建议

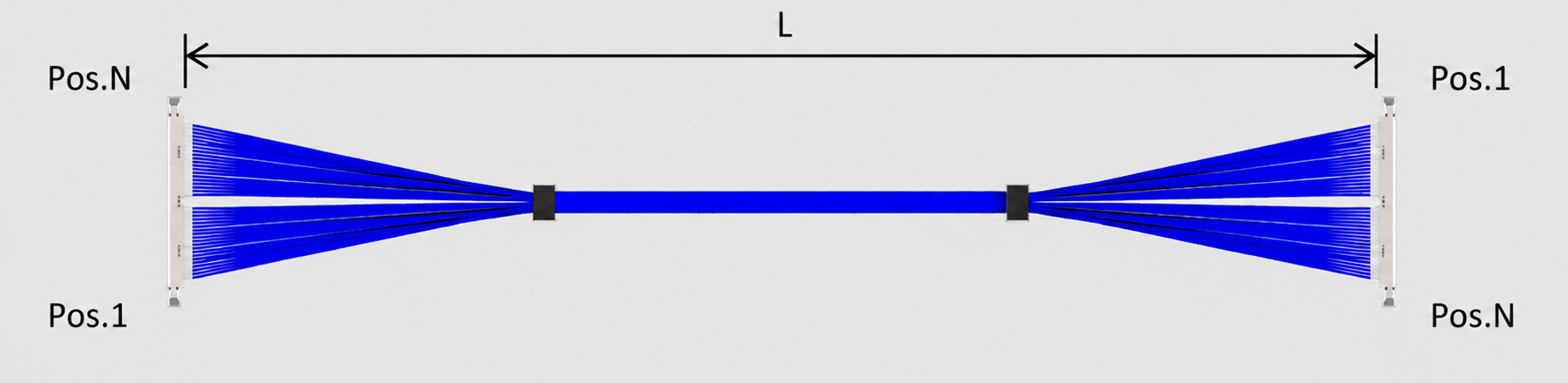

对于需要替代 I-PEX 82068-100B-02-D 的项目，建议工程师和采购人员不要只按照“26Pin”或者“200mm”进行简单匹配，而应从完整线束结构进行确认。本型号需要重点核对 26Pin、44AWG、50Ω Micro-Coaxial Cable、200mm长度、CABLINE-UA II结构、20497-026T-30线材端连接器以及20498-026E-41配套板端连接器等关键参数，同时还需要确认两端连接器的配合关系、Pin Assignment、出线方向、线束固定方式及设备内部安装空间。特别是在进行替代开发时，应对原线束进行样品尺寸、端子连接、Pin定义及电气性能验证，不能仅依据外观相似或料号接近就直接判定兼容。对于采购人员而言，如果原供应链存在交期、成本或单一来源风险，可以将 I-PEX 82068-100B-02-D 作为目标规格，由第二供应商根据原图纸和样品进行兼容性开发。我们公司可提供：I-PEX 82068-100B-02-D兼容替代线束方案，可围绕200mm长度、44AWG极细同轴线材及20497-026T-30连接器端结构进行规格匹配、样品制作和批量生产，为工程研发和采购替代提供支持。

四、面向工程与采购的极细同轴线束定制及替代服务

对于工程师来说，极细同轴线束的选型不能只看“能不能接上”，还需要综合考虑信号完整性、阻抗、连接器配合、线长、弯折空间及机械可靠性；对于采购人员来说，则需要进一步关注完整料号、规格一致性、样品验证、批量生产能力和供应稳定性。因此，针对 I-PEX 82068-100B-02-D 这样的26Pin、44AWG、200mm极细同轴线束，替代开发应当以原产品规格为基础，在满足机械、电气及装配要求的前提下进行。我们的公司专业生产制造极细同轴线束，可根据客户提供的I-PEX产品料号、2D图纸、原产品样品或设备结构要求进行定制开发，并针对 20497-026T-30 线材端连接器结构进行相应的线束加工和替代验证。如果客户的产品同时涉及充电和高速信号连接，也可以根据实际应用对电源线与信号线进行合理区分，避免将主要用于高速信号传输的极细同轴线束直接作为大电流充电线使用，从而提高整体方案的可靠性和工程可控性。

五、总结：200mm极细同轴线束更适合高密度信号连接场景

综合来看，I-PEX 82068-100B-02-D 是一款 26Pin、44AWG、50Ω、200mm 的CABLINE-UA II极细同轴线束，其线材端使用 20497-026T-30 连接器，并对应配套板端连接器 20498-026E-41。对于“极细同轴可以用于充电线吗？”这一问题，需要明确区分信号传输与电源供电：极细同轴的核心优势是高密度、高速信号连接及屏蔽传输能力，并不能仅凭其规格判断适合承担充电所需的电流。对于采用该型号线束的客户，如果需要进行国产化替代、第二供应商导入、成本优化或线束定制，我们公司可提供 I-PEX 82068-100B-02-D兼容替代线束方案，并可结合客户实际设备结构和应用要求进行规格确认、样品开发及批量制造，为工程师提供可靠的替代设计支持，也为采购人员提供更加灵活的供应链选择。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
