I-PEX 82893-100B-02-D CABLINE®-UA II 系列44AWG极细同轴线束替代方案

一、I-PEX 82893-100B-02-D：26Pin、44AWG、100mm极细同轴线束

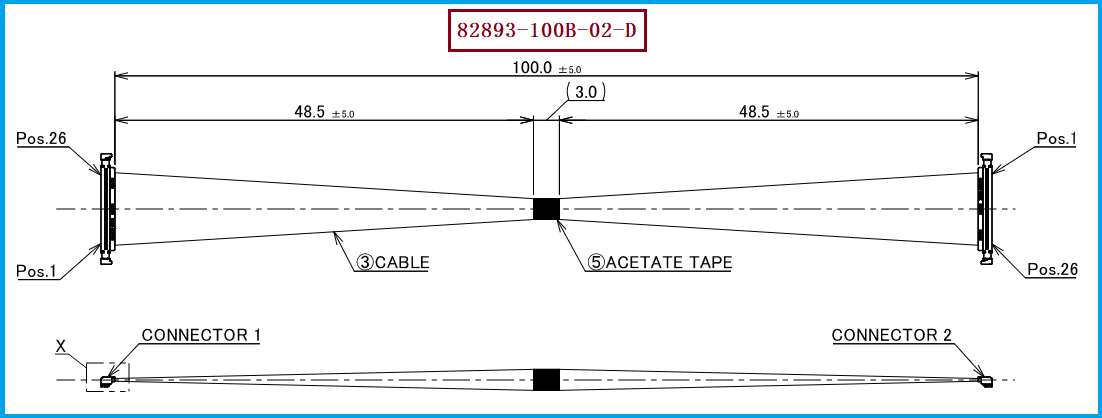

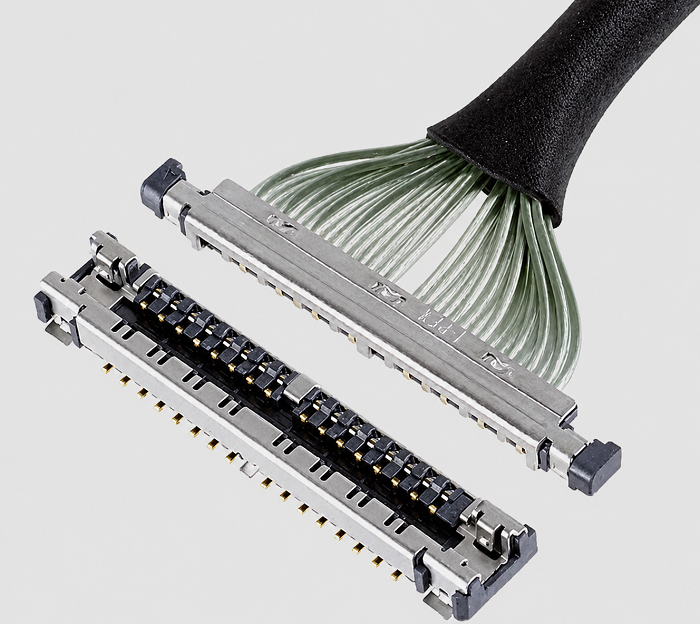

随着笔记本电脑、平板电脑、显示模组、摄像模组及其他轻薄型电子设备不断向小型化、高速化方向发展，设备内部对高密度、低空间占用的信号连接方案提出了更高要求。I-PEX CABLINE®-UA II系列采用0.3mm Pitch结构，面向空间受限、高密度及高速信号连接应用。本次介绍的 I-PEX 82893-100B-02-D 是CABLINE-UA II系列26Pin极细同轴线束，图纸定义其采用 26根44AWG、50Ω Micro-Coaxial Cable，标准长度为 100mm，两端采用CABLINE-UA II系列Plug结构，线材端使用的连接器型号为 20497-026T-30，并配套 2679-026-10 Metal Cover等部件；其对应的板端配套连接器型号为 20498-026E-41。对于工程师而言，以上参数是进行结构设计、PCB端连接器选型、信号完整性分析和线束替代开发的重要基础；对于采购人员而言，82893-100B-02-D、20497-026T-30、20498-026E-41、44AWG则是进行询价、BOM核对、供应商确认及替代产品筛选时需要重点关注的信息。我们公司专业生产制造极细同轴线束，可围绕上述规格提供相应的兼容替代产品。

二、极细同轴线束可以做多长？长度选择需要结合实际应用

在极细同轴线束选型过程中，“极细同轴线束可以做多长？”是工程师和采购人员经常关注的问题。从I-PEX CABLINE-UA II官方产品资料可以看到，同系列Micro-Coaxial Harness存在不同长度的评估型号，例如26Pin、44AWG规格可见100mm、200mm、300mm等不同长度方案，因此极细同轴线束并非只能按照固定长度生产，而可以根据设备内部空间、连接器位置以及实际走线方式进行长度设计。但需要注意的是，可以制造的长度与适合实际应用的长度并不是完全相同的概念。随着线束长度增加，工程师需要综合考虑信号损耗、阻抗控制、回损、插损、串扰、信号完整性、机械强度以及设备内部布线和弯折要求；尤其对于44AWG、50Ω Micro-Coaxial Cable及高速信号应用，更应该在确定长度的同时确认传输速率、信号类型、线材结构、连接器型号及使用环境。因此，对于 I-PEX 82893-100B-02-D 这类100mm标准方案，如果客户实际设备需要更长或更短的线束，可以根据具体结构和电气要求进行工程评估，而不能单纯以“越长越好”作为选型依据。我们公司可根据客户实际产品结构提供不同长度的极细同轴线束定制及兼容替代方案。

三、选型和兼容与替代方案参考及建议

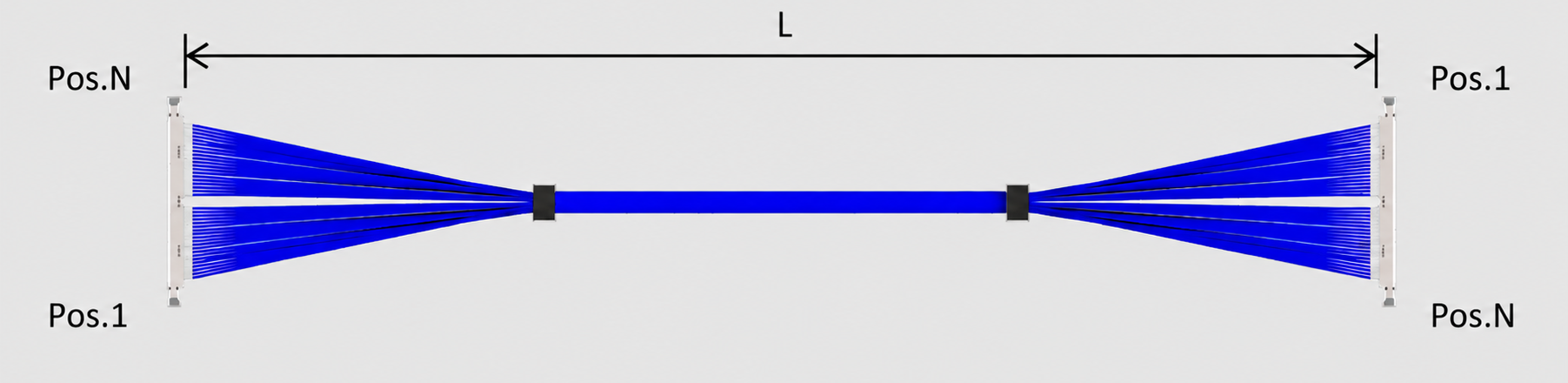

对于需要替代 I-PEX 82893-100B-02-D 的客户，建议工程师和采购人员不要仅依据Pin数量或连接器外观进行判断，而应围绕完整的产品规格进行确认。本型号的关键匹配条件包括 26Pin、44AWG Micro-Coaxial Cable、50Ω、100mm线长、CABLINE-UA II系列结构、20497-026T-30线材端连接器以及20498-026E-41板端配套连接器，同时还应核对连接器配合尺寸、端接结构、Pin Assignment、出线方向、线束固定方式以及实际设备中的安装空间。对于需要进行连接器国产化或第二供应商导入的项目，也建议分别确认 20497-026T-30连接器替代和 20498-026E-41连接器替代的机械、电气及配合兼容性，再结合整条线束进行验证。尤其需要注意，本型号图纸中的Pin对应关系具有镜像特征，Connector 1与Connector 2并非简单的1对1编号，因此替代开发时应以原始图纸及实物进行Pin Mapping确认。我们公司可提供：I-PEX 82893-100B-02-D兼容替代线束方案，可针对26Pin、44AWG极细同轴线束进行规格匹配、长度定制、端接加工及样品验证，并可根据客户项目需求配合进行I-PEX相关连接器的兼容替代评估，为工程研发和采购选型提供支持。

四、面向工程师与采购人员的极细同轴线束定制与替代服务

对于工程师而言，极细同轴线束替代项目的重点不仅是“能否连接”，还包括连接器配合可靠性、线材阻抗、信号完整性、机械尺寸、弯折空间、线束固定方式以及长期使用可靠性；对于采购人员而言，则更关注产品料号对应关系、供应稳定性、成本控制、交期、样品验证及第二供应商导入。因此，在 I-PEX 82893-100B-02-D 的兼容替代过程中，需要同时满足产品功能、结构和供应链三个层面的要求。我们的公司具备极细同轴线束生产制造能力，可根据客户提供的I-PEX料号、原产品样品、2D图纸或设备结构要求，对 26Pin、44AWG、50Ω、100mm 等核心参数进行确认，并根据实际项目需求进行线长、端接方式及线束结构的定制开发；对于采用 20497-026T-30 线材端连接器以及配套 20498-026E-41 板端连接器的产品，也可以围绕整套连接方案进行兼容替代分析。对于正在寻找I-PEX极细同轴线束第二供应商、国产化替代供应商或成本优化方案的客户，我们可提供从规格确认、样品制作到批量生产的配套服务。

五、总结：以精准规格匹配实现极细同轴线束兼容替代

综合来看，I-PEX 82893-100B-02-D 是CABLINE-UA II系列26Pin、44AWG、50Ω、100mm的极细同轴线束产品，其线材端使用 20497-026T-30 连接器，并对应配套 20498-026E-41 板端连接器。对于工程师来说，选型和替代时应重点关注Pin数量、AWG规格、阻抗、线长、连接器配合、Pin定义、机械尺寸及高速信号传输要求；对于采购人员而言，则应重点确认完整料号、连接器型号、线材规格、供应能力、交期及替代验证能力。“极细同轴线束可以做多长？”没有脱离具体应用的单一答案，实际长度应结合信号要求、线材特性、设备空间和可靠性要求综合确定。针对采用该型号产品的客户，我们公司可提供：I-PEX 82893-100B-02-D兼容替代线束方案，并可围绕 20497-026T-30连接器、20498-026E-41连接器替代、44AWG极细同轴线材及26Pin线束结构开展相应的定制与替代开发服务，帮助工程师解决选型和替代难题，同时帮助采购人员建立更加灵活、稳定的供应渠道。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
