I-PEX 83024-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、35P高密度极细同轴设计，满足工业视觉高速互连需求

随着工业相机、机器视觉、智能检测、机器人视觉及边缘AI视觉设备不断向高速化、小型化发展，摄像头模组与视觉处理平台之间的数据传输对线束的信号完整性、空间占用及连接可靠性提出了更高要求。以TI工业视觉相关方案为例，其视觉生态覆盖工业相机、机器视觉、机器人视觉以及边缘AI视觉等应用，并涉及MIPI CSI-2、FPD-Link等高速视觉接口。对于此类高速数据链路而言，线束不仅承担机械连接功能，同时也是高速信号传输通道的重要组成部分。I-PEX 83024-100B-01-D是一款35Pin、300mm、1-1结构的极细同轴线束，采用40AWG Micro-Coaxial极细同轴线，线材端使用的连接器型号为20373-R35T-06，适合空间紧凑、高密度、高速信号互连等应用场景。I-PEX CABLINE-SS系列采用0.4mm Contact Pitch、直角出线及低高度配接结构，并面向高速数据传输应用，可用于对连接密度和设备内部空间有较高要求的电子设备。

二、极细同轴线在TI工业视觉中的表现：兼顾高速传输、抗干扰与布线空间

在TI工业视觉系统中，摄像头、图像传感器、高速SerDes、视觉处理器以及AI算法平台之间需要建立稳定的数据传输链路。当图像分辨率、帧率以及视觉数据处理量不断提升时，线缆的阻抗控制、屏蔽性能、串扰控制、插损以及连接器匹配都会直接影响整个系统的高速信号表现。40AWG极细同轴线具有较小的线材外径，可以帮助工程师在摄像头模组、视觉控制板、机器人关节及紧凑型检测设备内部实现更高密度的布线；而同轴结构能够为高速信号提供更加明确的传输环境，有利于降低外部电磁干扰对信号链路的影响。对于TI工业视觉应用而言，极细同轴线束尤其适合应用在工业相机内部连接、高速图像采集、机器视觉检测、机器人视觉模组及边缘视觉设备等场景。工程师在选型时，需要综合考虑40AWG线材、50Ω阻抗、连接器匹配、线束长度、弯折半径、端接工艺及高速信号完整性；采购人员则应重点关注原厂料号、连接器型号、线规、Pin数、长度、加工一致性以及供应商批量制造能力。

三、I-PEX 83024-100B-01-D产品解析：连接器、线材及结构参数是替代选型关键

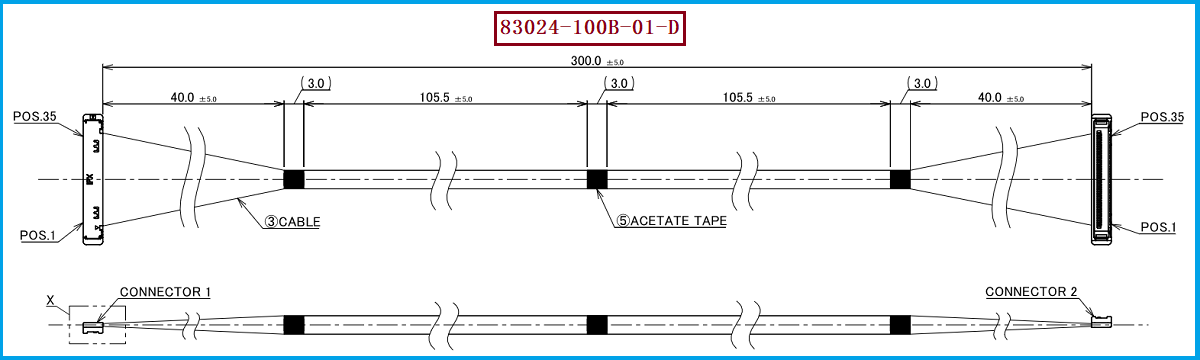

从工程选型角度来看，I-PEX 83024-100B-01-D的关键识别信息包括：35P、40AWG、300mm、1-1、Micro-Coaxial Cable以及CABLINE-SS系列连接结构。其中线材端使用的连接器型号为20373-R35T-06，配套35P CABLINE-SS结构，连接器Pitch为0.4mm；线束采用35根极细同轴线进行Pin-to-Pin连接，两端形成1-1的连接方式。进行兼容或替代设计时，不能仅确认“35Pin”这一项，而应进一步核对连接器Housing尺寸、端子排列、配接方向、Cable Exit方向、线材规格、阻抗、线长、Pin Assignment以及PCB端对应连接器等关键参数。同时需要特别区分同系列不同料号，例如同为35P的产品可能存在100mm、200mm、300mm不同长度，也可能存在1-1与1-N不同结构，因此不能因为产品系列及Pin数相同就直接判定为完全兼容。对于工程师而言，建议通过2D/3D图纸、连接器配接测试、导通测试、高速信号测试及机械可靠性测试进行逐项验证；对于采购人员而言，则应将I-PEX 83024-100B-01-D、20373-R35T-06、40AWG、35P、300mm、1-1作为核心规格条件建立替代供应商的技术确认标准。

四、选型和兼容与替代方案参考及建议：从单纯替料转向完整线束方案验证

在实际项目中，如果客户希望对I-PEX 83024-100B-01-D进行兼容替代，建议采用“连接器兼容性+线材性能+线束结构+高速信号性能+机械可靠性”的整体验证方式。首先应确认替代产品是否能够匹配原设备端的35P CABLINE-SS连接器，并重点核对20373-R35T-06对应的连接器结构及配接关系；其次确认线材是否为40AWG极细同轴线，并根据实际高速视觉应用确认阻抗及信号完整性要求；再次核对300mm线长、1-1连接方式、Pin-to-Pin关系、出线方向、端部固定及线束成型尺寸。对于采用TI工业视觉平台的设备，还应根据实际数据速率和接口类型，对替代线束进行高速信号验证，避免只完成机械配接而忽略电气性能。我们公司可提供：I-PEX 83024-100B-01-D兼容替代线束方案，可根据客户提供的原厂线束、连接器料号、2D/3D图纸或实物样品，对35P、40AWG、300mm、1-1结构进行工程评估，并结合客户实际设备需求进行极细同轴线束的定制开发、样品制作和批量生产，为工程师提供替代开发支持，也为采购人员提供第二供应商、国产化替代及供应链优化方案。

五、总结

I-PEX 83024-100B-01-D是一款35P、40AWG、300mm、1-1结构的CABLINE-SS极细同轴线束，线材端使用20373-R35T-06连接器，适合高密度、高速、小型化的工业视觉及电子设备内部互连。在TI工业视觉相关应用中，极细同轴线束能够在有限空间内兼顾高速信号传输、信号完整性、抗干扰能力及高密度布线需求，因此其选型不能仅依据Pin数和外观判断，而应综合考察连接器结构、40AWG线材、阻抗、Pin Assignment、线长、出线方式及高速传输性能。

对于需要进行原厂替代、第二供应商开发、国产化替代或批量采购的客户，我们公司可提供I-PEX 83024-100B-01-D兼容替代线束方案，围绕20373-R35T-06连接器和40AWG极细同轴线材开展兼容性评估、样品开发及批量制造，为工程师和采购人员提供更具针对性的极细同轴线束解决方案。

我是【世贸电子产品网】，我们专业提供 eDP、MIPI、USB3.X/4、LVDS 等高速极细同轴线束的定制与兼容替代服务，如需技术支持请联系：王先生 18013280587（微信同号）。
