I-PEX 82889-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、40P高密度极细同轴结构，满足工业相机紧凑型连接需求

随着工业相机、机器视觉、智能检测及图像采集设备不断向高分辨率、高帧率、小型化方向发展，相机内部需要在有限空间内完成更多信号通道的连接，因此对线束的尺寸、布线密度及连接可靠性提出了更高要求。I-PEX 82889-100B-02-D属于CABLINE-SS系列极细同轴线束，产品规格为40P、40AWG Micro-Coaxial Cable、100MM、1-N结构，线材端使用的连接器型号为20373-R40T-06。其中40P能够满足多通道信号连接需求，40AWG极细同轴线则有利于减少线束整体空间占用，100MM长度适用于相对紧凑的设备内部连接。对于工程师而言，这类高密度极细同轴线束能够更好地配合工业相机内部有限的结构空间进行布线；对于采购人员而言，I-PEX 82889-100B-02-D、20373-R40T-06、40AWG、100MM、40P、1-N则是进行产品识别、供应商询价及替代方案确认时需要重点关注的规格信息。

二、工业相机模组普遍采用极细同轴线的原因：在有限空间内实现高密度信号连接

工业相机模组内部通常需要连接图像传感器、处理电路及高速接口电路，并完成多路高速信号传输。随着相机分辨率、帧率及数据量不断提升，传统较粗线缆容易增加内部空间占用，同时也会给模组布线和结构设计带来更大的压力。极细同轴线采用微型化同轴结构，在保持高速信号连接需求的同时，可以使用更细的线材进行高密度布线，因此特别适合空间受限的相机模组。40AWG极细同轴线的应用价值不仅体现在“线径更细”，还体现在能够与高Pin数、细间距连接器配合，在较小的空间内完成更多通道的信号连接。对于工程师而言，选择极细同轴线时还需要综合考虑线材阻抗、屏蔽结构、串扰、端接工艺、弯折以及连接器配接等因素；对于采购人员而言，则需要关注线材规格、连接器型号、长度、Pin数以及产品一致性。也正因为小型化、高密度和高速信号传输的综合需求，极细同轴线已经成为许多工业相机模组内部连接的重要线束方案。

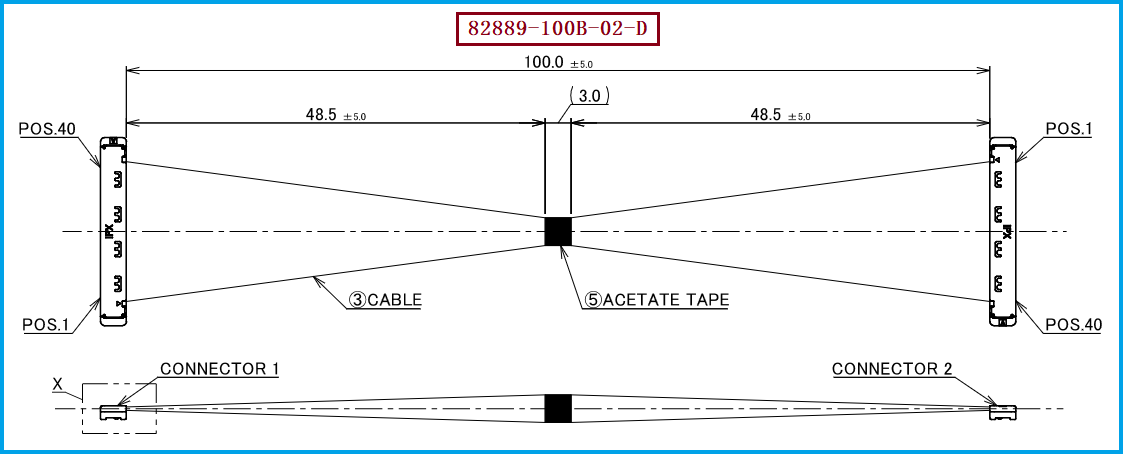

三、I-PEX 82889-100B-02-D产品特点：40P、40AWG、100MM与1-N结构

从具体产品选型来看，I-PEX 82889-100B-02-D的几个核心规格需要整体理解，而不能只关注其中某一项。该产品为40P极细同轴线束，使用40AWG Micro-Coaxial Cable，长度100MM，结构为1-N，线材端配套连接器型号为20373-R40T-06。其中，40P代表40个连接触点位置，40AWG代表所使用的极细同轴线材规格，100MM则对应线束长度，1-N则是该Harness结构的重要识别条件。对于工程师而言，在进行PCB与线束结构设计时，应重点确认连接器配接关系、线束出线方向、安装空间及实际Pin Assignment；对于采购人员而言，则应将上述规格作为完整的采购技术条件，避免仅以“CABLINE-SS 40P”进行采购而出现型号或结构不匹配的问题。尤其需要注意的是，同系列CABLINE-SS产品存在不同长度和不同Harness结构，即使Pin数量及AWG规格相同，也需要进一步确认是否能够真正实现机械和电气兼容。

四、选型和兼容与替代方案参考及建议：从连接器到线材进行整体验证

对于需要替代I-PEX 82889-100B-02-D的客户，建议工程师与采购人员从连接器、线材、长度和Harness结构四个层面进行综合确认。首先，应确认设备端配套连接器与20373-R40T-06的配接关系及结构尺寸；其次，应确认替代线束同样采用符合项目要求的40AWG极细同轴线，并根据实际高速信号应用进行相应的电气性能验证；再次，需要确认成品线束长度为100MM，并核对实际装配状态下的出线方向、弯折及空间占用；最后，应特别确认40P、1-N结构以及Pin-to-Pin连接关系，避免将同系列其他40P产品直接作为替代品。对于样品导入，建议通过实物配接、导通测试、尺寸确认、机械装配以及实际设备运行测试进行验证。我们公司可提供：I-PEX 82889-100B-02-D兼容替代线束方案，可围绕20373-R40T-06连接器、40P、40AWG、100MM及1-N结构进行极细同轴线束的兼容评估、样品开发和批量制造，为工业相机、机器视觉及图像采集设备客户提供相应的替代线束支持。

五、总结

I-PEX 82889-100B-02-D是一款采用40P、40AWG Micro-Coaxial Cable、100MM、1-N结构的CABLINE-SS极细同轴线束，线材端使用20373-R40T-06连接器，适合对连接密度和内部空间有较高要求的工业相机及相关电子设备。工业相机模组普遍采用极细同轴线，主要是为了在有限的内部空间中实现多通道信号的高密度连接，同时兼顾线束尺寸、布线灵活性和高速信号传输需求。对于工程师来说，应重点关注连接器配接、线材性能、长度、Pin Assignment及结构尺寸；对于采购人员来说，则应以完整料号和规格条件进行供应商筛选与替代验证。我们公司可提供I-PEX 82889-100B-02-D兼容替代线束方案，可根据客户实际产品需求进行极细同轴线束开发及制造，为工程开发、样品验证、第二供应商导入及批量采购提供支持。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
