I-PEX 83020-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、32Pin、200mm、40AWG：83020-100B-01-D极细同轴线束的工程价值

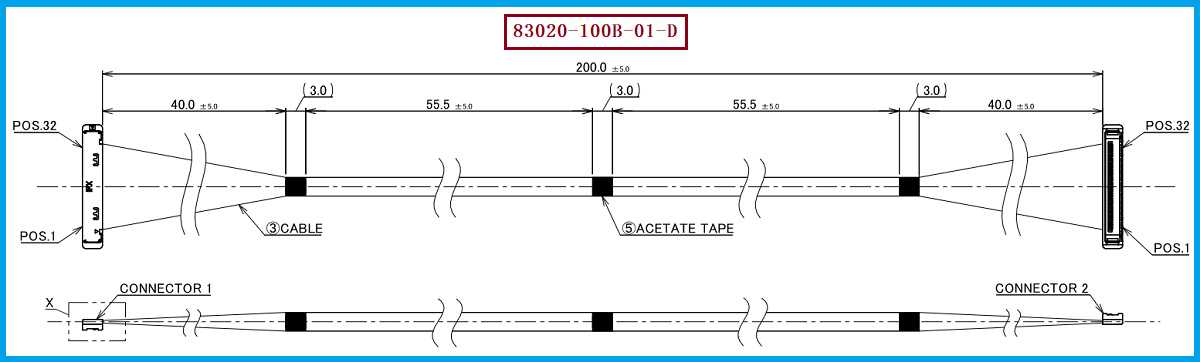

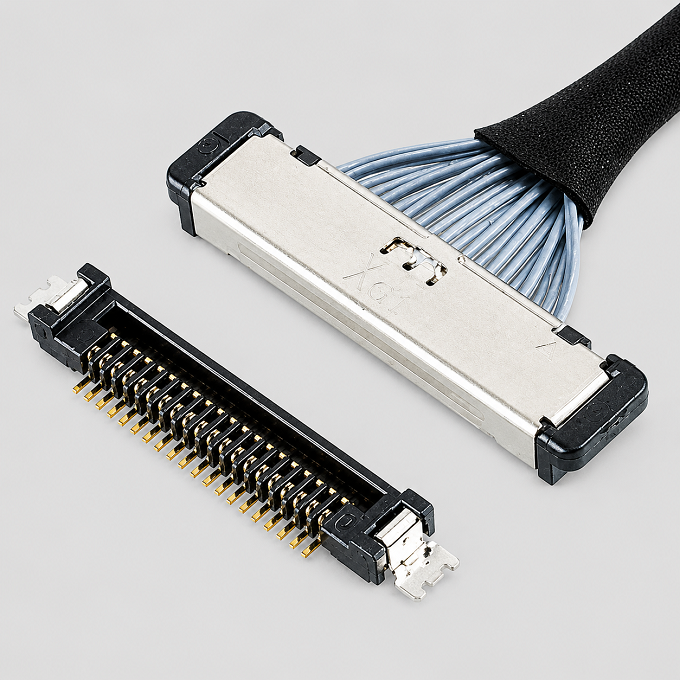

在高速数据传输、摄像头、显示、AI设备及高密度电子系统中，线束已经不仅是简单的“导线”，而是影响信号完整性、空间布局和整机可靠性的重要连接部件。本次介绍的 I-PEX 83020-100B-01-D 属于CABLINE®-SS系列32Pin极细同轴线束，根据I-PEX提供的83020C0工程图纸，该型号采用32根Micro-Coaxial Cable（极细同轴线），线材规格为 40AWG、50Ω、Blue，线束标称长度为 200mm，采用两端连接器的1-1直通结构，即Pin 1对应Pin 1、Pin 2对应Pin 2，直至Pin 32对应Pin 32。线材端采用的连接器主体型号为 20373-R32T-06，两端各使用一个；对应的金属Cover型号为2182-032-03，完整Plug Cable Assembly型号为20380-R32T-06，配套板端连接器为20374-R32E-31。根据已提供的连接器资料，20373-R32T-06属于CABLINE-SS 32Pin Plug Housing，重量约68.97mg；CABLINE-SS系列采用0.4mm Pitch结构，并面向高速、高密度及空间受限的连接应用。 从工程选型角度看，32Pin+40AWG+50Ω+200mm构成了该型号非常明确的产品识别组合，对于研发BOM确认、线束替代、供应商开发及采购询价具有较高的参考价值。

二、为什么NXP生态中的部分高速连接应用会采用极细同轴线方案？

谈到“为什么NXP生态中普遍采用极细同轴线方案？”，更严谨的工程表达应当是：NXP生态覆盖的高速汽车电子、摄像头、显示及SerDes等应用，对受控阻抗、高带宽、低延迟、空间效率和EMC提出了较高要求，因此在部分高速互连场景中，Coaxial Cable具备明显的工程适配性；但不能据此认为NXP所有产品或整个生态都普遍采用极细同轴线。 NXP官方资料显示，其High-Speed SerDes方案用于连接摄像头、传感器、显示器与域控制器，并强调在空间受限环境中通过高速串行传输减少物理连接数量、改善信号完整性；其ASA Motion Link相关资料进一步明确支持50Ω Coax，并支持最高16Gbps的下行速率。 与此同时，NXP的汽车以太网产品也支持UTP和STP等双绞线方案，例如TJA1120明确支持Shielded Twisted Pair和Unshielded Twisted Pair，因此实际选型仍然取决于具体PHY、SerDes标准、系统拓扑和EMC要求。 对工程师而言，极细同轴线的价值主要在于能够将高速信号通道、屏蔽结构和受控阻抗结合到单根细径线材中，在多通道、高速率和有限空间条件下有利于进行紧凑布线；而对于摄像头、显示器、传感器等需要高速数据传输的设备，线束既要满足高速信号要求，又要尽量减少空间占用，这正是Micro-Coaxial Harness具有应用吸引力的原因。因此，NXP生态中的高速SerDes/视频/传感器互连需求，可以作为理解极细同轴线应用价值的重要背景，但具体产品是否采用Micro-Coax仍应以对应系统设计和原厂技术资料为准。

三、从工程师与采购人员角度看：替代的关键不是“接得上”，而是“性能也要匹配”

对于工程师而言，83020-100B-01-D的兼容替代不能只检查连接器能否插合，还需要同步确认Pin数量、连接器型号、线材AWG、阻抗、线长、线序以及机械结构。该型号核心条件为32Pin、200mm、1-1直通、40AWG Micro-Coaxial Cable、50Ω，线材端连接器为 20373-R32T-06；因此替代线束至少应围绕这些关键条件进行逐项验证。对于高速应用，还应根据实际信号标准和工作速率进行阻抗、插损、回损、串扰及信号完整性验证，而不能仅凭导通测试判断替代成功。对于采购人员而言，建议在询价时直接将 I-PEX 83020-100B-01-D、20373-R32T-06、40AWG、32Pin、200mm、1-1、50Ω等关键识别信息纳入技术规格，避免不同Pin数、不同线序或不同长度产品在采购环节发生混淆。尤其需要注意，CABLINE-SS系列存在不同Pin数及不同Harness结构，即使连接器系列相同，也不能简单依据外观进行互换。已提供的I-PEX连接器资料显示，CABLINE-SS 32Pin对应20373-R32T-06 Plug Housing、20374-R32E-31 Receptacle以及20380-R32T-06 Plug Cable Assembly，因此在替代开发时应按照完整的连接器配套关系进行确认。 我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，可根据客户原有连接器、40AWG极细同轴线、线长、Pin定义及实际设备结构进行兼容替代开发与生产制造，帮助工程研发团队推进样品验证，也为采购部门提供第二供应商及国产替代选择。

四、选型和兼容与替代方案参考及建议

对于需要选用或替代 I-PEX 83020-100B-01-D 的项目，建议首先确认是否确实需要32Pin、200mm、1-1直通结构，然后确认线材端连接器是否为 20373-R32T-06，以及所使用极细同轴线是否为40AWG规格；如果客户原设计明确要求50Ω Micro-Coax，则替代产品也应保持相应的阻抗设计。在机械方面，应重点核对两端连接器的安装方向、线束出线方向、200mm整体长度及固定方式；在电气方面，则建议结合实际高速信号标准进一步进行阻抗、插损、回损、串扰及眼图等验证。对于采购替代而言，可以将“83020-100B-01-D / CABLINE-SS / 32P / 200mm / 40AWG / 50Ω / 1-1 / 20373-R32T-06”作为基础检索和询价组合，但不建议仅凭其中某一个参数寻找替代品。已提供的连接器资料显示，CABLINE-SS覆盖10Pin、14Pin、20Pin、30Pin、32Pin、35Pin、40Pin和50Pin等规格，其中32Pin Plug Housing为20373-R32T-06，32Pin Receptacle为20374-R32E-31；因此在实际替代项目中，应首先锁定Pin数和连接器体系，再根据线长、线材规格和线序完成最终确认。 对于样品导入，建议先按照原厂样品或工程图纸进行尺寸、Pin位、线序、导通、绝缘及高速性能验证，确认满足客户设备要求后再进入批量生产，从而降低BOM替换过程中因机械或高速电气性能差异造成的导入风险。

五、总结：以40AWG极细同轴线束为高速设备提供稳定的兼容替代选择

总体而言，I-PEX 83020-100B-01-D是一款具有明确工程规格的CABLINE-SS 32Pin极细同轴线束，其核心特征可以概括为：32Pin、200mm、1-1直通、40AWG、50Ω Micro-Coaxial Cable，以及20373-R32T-06线材端连接器。在NXP相关高速SerDes、摄像头、显示及汽车电子应用背景下，高速数据链路正在向更高带宽、更低延迟、更小空间占用方向发展；NXP官方资料也显示，其部分高速SerDes方案支持50Ω Coax并面向摄像头、传感器和显示连接，因此极细同轴线在特定高速互连场景中的工程价值正在进一步体现。 对工程师来说，选择这类线束的核心是信号完整性、机械匹配和连接可靠性的综合平衡；对采购人员来说，则需要在原厂料号基础上进一步锁定连接器、Pin数、40AWG线材、长度、线序和阻抗等关键条件。我们公司可提供：I-PEX 83020-100B-01-D兼容替代线束方案，可围绕客户实际应用需求进行极细同轴线束的样品开发、规格匹配及批量制造，为高速电子设备客户提供更加灵活的线束供应与替代选择。
