I-PEX 83019-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、32P极细同轴线束83019-100B-01-D：高密度高速连接方案

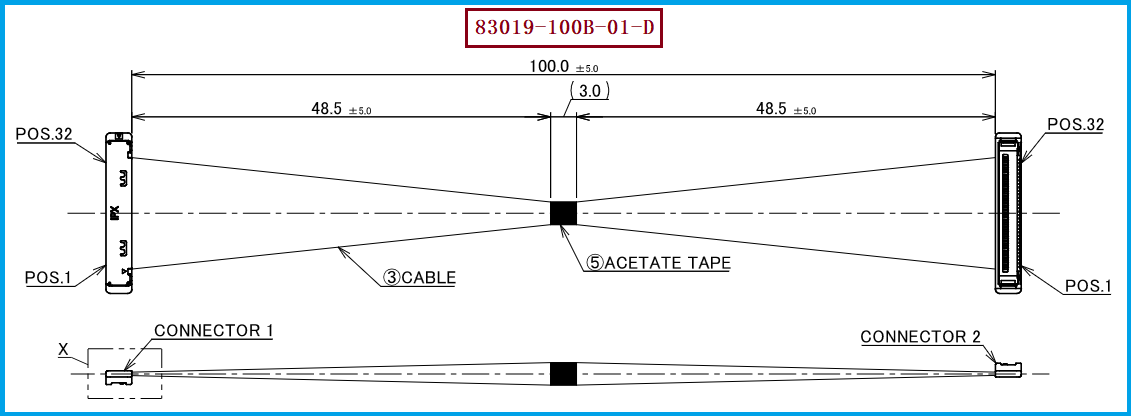

在高速计算、AI设备、服务器、工业视觉、显示设备等电子产品中，随着内部信号速率不断提升以及结构空间持续压缩，线束不仅承担基本的电气连接功能，同时还需要兼顾高速信号传输、阻抗控制、空间布局和机械可靠性。本次介绍的产品为 I-PEX CABLINE®-SS 32P极细同轴线束，产品料号/型号：83019-100B-01-D。根据I-PEX 83019C0工程图纸，该产品为32Pin、100mm长度、1-1直通式结构，内部采用32根 AWG #40、50Ω、Blue（蓝色）Micro-Coaxial Cable（极细同轴线），两端均采用CABLINE-SS系列连接结构。该线束使用的线材端连接器型号为 20373-R32T-06，对应的完整Plug Cable Assembly型号为 20380-R32T-06，可适配 40AWG规格极细同轴线；其对应PCB端连接器为20374-R32E-31。CABLINE-SS系列采用0.4mm Pitch高密度结构，面向空间受限、高速信号传输等应用场景，对于需要在有限空间内实现多通道高速信号连接的设备具有较高的应用价值。

二、为何NVIDIA等高性能计算应用重视极细同轴线，而不是简单采用FFC排线？

对于工程师而言，极细同轴线与FFC排线并不是简单的“谁完全取代谁”的关系，而应结合具体的信号速率、阻抗控制、串扰、EMI、空间结构和可靠性要求进行选型。在高性能计算、GPU、DPU以及高速PCIe等应用中，高速链路对信号完整性的要求越来越高，Micro-Coaxial Cable能够通过单根同轴结构对信号及其回路进行更有针对性的控制，同时具有线径细、柔性较好、通道独立以及适合高密度布线等特点。NVIDIA公开的部分硬件资料中也能够看到Micro-Coaxial Harness用于高速PCIe等内部高速信号连接场景，因此，在特定高速计算设备中采用极细同轴线具有明确的工程应用基础。与FFC相比，极细同轴线在高速信号场景下更容易围绕特性阻抗、串扰抑制和EMI控制进行设计，并能够更灵活地适应设备内部复杂走线、狭窄空间以及弯折路径。当然，这并不意味着FFC在所有应用中都不适用，而是当系统进入高速、高密度、强信号完整性约束的应用场景后，Micro-Coaxial Cable往往更容易满足工程设计要求。因此，对于AI计算设备、GPU/DPU设备、高速视觉设备及其他高速电子系统而言，选择与原厂连接器和线材规格相匹配的极细同轴线束，是保障高速链路稳定运行的重要方案之一。

三、面向工程师与采购人员：从“能连接”到“稳定兼容替代”

对于研发工程师和采购人员而言，进行极细同轴线束国产替代或第二供应商导入时，不能只看连接器外观是否能够插合，更需要从连接器、线材、线序、长度、阻抗以及高速电气性能等多个维度进行确认。本型号 83019-100B-01-D 的核心识别信息包括32Pin、100mm、1-1直通结构、AWG 40、50Ω Micro-Coaxial Cable以及CABLINE-SS连接器体系；线材端连接器型号为 20373-R32T-06，完整Plug Cable Assembly型号为 20380-R32T-06。在替代开发过程中，应重点确认32Pin接口及0.4mm Pitch结构是否匹配，连接器是否能够与原PCB端配套使用，同时确认40AWG极细同轴线的规格、阻抗和线束长度与原设计要求一致。此外，高速应用不能仅通过导通测试判断产品是否能够替代，还应根据实际应用频率和信号标准进一步关注插损、回损、串扰、眼图及其他信号完整性指标。对于采购人员而言，在询价和供应商导入阶段，建议将原厂料号、连接器型号、Pin数、AWG、阻抗、线长及线序等作为基础技术条件，避免出现“型号相似但实际规格不同”的采购风险。我们公司可提供：83019-100B-01-D兼容替代线束方案，可围绕该型号的32P结构、40AWG极细同轴线、配套连接器以及客户实际应用要求进行兼容替代开发和生产制造，为客户提供从样品验证到批量生产的极细同轴线束解决方案。

四、选型和兼容与替代方案参考及建议

针对正在使用或计划替代 83019-100B-01-D 的项目，建议工程师和采购人员按照“接口兼容、线材匹配、结构一致、性能验证”的原则进行选型。首先，需要确认线材端连接器型号 20373-R32T-06，并核对其对应的CABLINE-SS 32P结构；其次，需要确认使用 40AWG极细同轴线，并根据原产品要求保持50Ω规格及对应的高速传输性能；再次，需要核对100mm线束长度、1-1直通线序以及32根微同轴线的排列和固定结构。在连接器兼容方面，还应确认完整Plug Cable Assembly 20380-R32T-06与PCB端配套连接器之间的实际插合关系。对于国产替代、BOM替换或第二供应商开发，建议先制作样品进行尺寸、Pin位、线序、导通、绝缘、阻抗以及高速信号完整性测试，在验证通过后再进入批量导入阶段。特别需要注意的是，同属于CABLINE-SS系列的不同Pin数、不同长度和不同线序型号并不能直接视为完全互换，因此不能仅依据系列名称或连接器外观进行替代判断。对于有明确原厂料号的项目，最好以原厂样品和工程图纸作为替代开发基准，并结合客户设备的实际安装空间和高速信号要求进行最终确认。

五、总结：为高速设备提供可靠的极细同轴线束兼容替代选择

综合来看，I-PEX 83019-100B-01-D是一款32Pin、100mm、1-1直通式的CABLINE-SS极细同轴线束，采用 40AWG、50Ω Micro-Coaxial Cable，线材端配套连接器型号为 20373-R32T-06。其0.4mm Pitch高密度连接结构与极细同轴线材相结合，能够满足高速、高密度以及空间受限设备内部连接的工程需求。对于AI计算、GPU/DPU、高速视觉、服务器及其他高速电子设备而言，在符合实际系统需求的前提下，极细同轴线相较传统FFC排线能够在高速信号完整性、通道独立性和复杂空间布线等方面提供不同的工程优势。对于正在寻找原厂产品替代、国产化供应或第二供应商的客户，不能仅关注价格，更应该关注连接器匹配、40AWG线材、50Ω阻抗、线序、长度及高速电气性能等关键指标。

我们公司可提供83019-100B-01-D兼容替代线束方案，依托极细同轴线束生产制造能力，可根据客户项目要求提供相应的样品验证、兼容替代及批量生产服务，为工程师提供可靠的技术替代路径，也为采购人员提供更加灵活、稳定的供应链选择。
