I-PEX 82888-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、面向Jetson视觉应用，高速相机连接为什么越来越依赖极细同轴线？

随着边缘AI、机器视觉、机器人和智能终端的发展，NVIDIA Jetson平台所连接的相机模组对高速数据传输、空间占用、信号完整性及连接可靠性的要求不断提高。对于工程师而言，相机模组与主控板之间的线束并不是简单的“导线”，而是高速信号链路的一部分；当设备内部空间越来越紧凑、摄像头分辨率和数据量不断提升时，线材本身的结构、阻抗、屏蔽以及连接器匹配都会影响系统稳定性。极细同轴线采用单根信号线独立屏蔽的结构思路，在高速信号连接中能够更好地控制外部干扰和相邻信号之间的耦合，同时具备线径小、布线灵活、空间占用低等特点，因此非常适合紧凑型Jetson相机模组及AI视觉设备。I-PEX官方资料也明确将CABLINE-SS定位于高速数据传输应用，并列出高速摄像头信号、高速数据传输设备等应用场景；其CABLINE-SS连接器采用0.4mm Pitch、Vertical Right Angle结构，结合高度为1.65±0.2mm，并采用独特的W-Point双触点设计，以满足小型化和高可靠连接需求。

二、I-PEX 82888-100B-02-D产品解析：32Pin、0.4mm间距，适合紧凑型高速设备内部连接

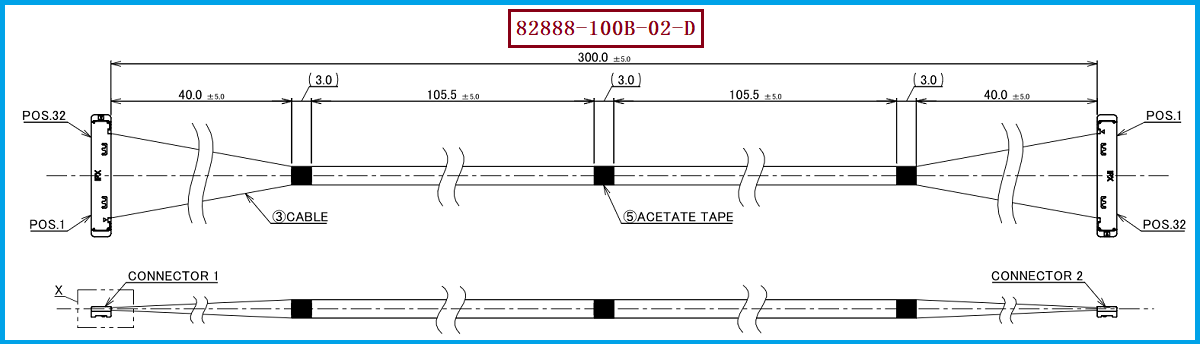

本文重点介绍的产品型号为 I-PEX 82888-100B-02-D，属于I-PEX CABLINE®-SS系列标准Micro-Coaxial Harness。I-PEX官方资料明确显示，该型号为 32Pin Micro-Coaxial 40AWG、L=300mm、1-N线束；同系列32Pin产品还包括100mm的82887-100B-02-D和200mm的82442-100B-02-D，因此82888-100B-02-D可以理解为该32Pin系列的300mm长度版本。 该产品线材端使用的连接器型号为 20373-R32T-06，连接器为 32PIN、0.4MM Pitch，对应CABLINE-SS 32Pin Plug Housing；相关资料显示，32Pin Plug Housing型号为20373-R32T-06，配套32Pin Receptacle为20374-R32E-31，32Pin Metal Cover为2182-032-03。 对于工程师来说，这意味着在进行替代设计时，应同时确认连接器型号、Pin数、0.4mm间距、线束长度、线位定义及线材结构，而不能仅以“32Pin连接器可以插入”为判断依据。对于采购人员而言，I-PEX 82888-100B-02-D的关键识别信息则可以概括为：32Pin + 0.4mm Pitch + Micro-Coaxial 40AWG + 300mm + 1-N + 20373-R32T-06，这些参数也是进行供应商询价、样品验证和国产兼容替代时的重要依据。

三、选型和兼容与替代方案参考及建议：工程师关注信号与结构，采购关注稳定供应与替代能力

对于Jetson相机模组、AI视觉终端及高速摄像头设备，在评估 I-PEX 82888-100B-02-D兼容替代方案时，建议工程端优先从“机械兼容、电气性能、线位定义、制造一致性”四个维度进行验证。机械方面，应重点确认 20373-R32T-06、32PIN、0.4MM Pitch及实际出线和装配空间；电气方面，应结合相机实际高速信号速率、线材阻抗、长度及系统端接情况进行信号完整性验证；线束方面，则应确认 1-N线位定义与原设计一致。I-PEX官方资料显示，CABLINE-SS平台面向16Gbps/Lane高速应用，并提供Micro-Coaxial AWG36、AWG38、AWG40等线材规格，其中官方高速测试资料采用AWG40、45Ω、100mm Micro-Coaxial Cable及GSSGSSG Pin Assignment进行验证；需要特别注意的是，这属于CABLINE-SS平台的官方测试条件，并不意味着所有300mm线束、所有线序和所有系统都能够直接达到16Gbps/Lane，实际应用仍应通过整机SI测试确认。 对采购人员而言，如果原设备采用该系列线束，可以优先寻找具备Micro-Coaxial线束端接、超细间距连接器组装及高速线束测试能力的制造商。我司可提供：I-PEX 82888-100B-02-D兼容替代线束方案，可围绕 20373-R32T-06连接器、32PIN 0.4MM Pitch及原线位定义进行兼容制造与样品验证，为Jetson相机模组、AI视觉设备、工业相机及其他高速电子设备提供极细同轴线束替代方案。

四、专业极细同轴线束制造，帮助Jetson相机模组兼顾高速、可靠与小型化

从产品设计角度看，Jetson相机模组的稳定运行不仅取决于摄像头Sensor和主控芯片，连接两者之间的高速线束同样是需要重点关注的环节。极细同轴线能够在有限设备空间内实现高密度信号连接，而CABLINE-SS的0.4mm Pitch、窄深度结构以及W-Point接触设计，则进一步适应小型化、高速及高可靠连接需求。 我司专注于极细同轴线束研发与制造，可针对I-PEX CABLINE-SS系列产品提供兼容替代及定制制造服务，围绕客户实际设备需求匹配相应线材、连接器、Pin数、线长、线位及结构要求。对于采用 I-PEX 82888-100B-02-D的客户，可将 32PIN、0.4MM Pitch、20373-R32T-06、300mm、1-N作为项目选型和替代验证的重要基础参数，并进一步结合实际相机数据速率和整机结构完成样品测试。对于工程师，我们关注的是连接可靠性、信号完整性和结构适配；对于采购人员，我们更关注产品一致性、交付能力和长期供应能力，以此帮助客户降低对单一品牌线束的依赖，获得更加灵活的供应链选择。

五、总结

I-PEX 82888-100B-02-D是一款CABLINE-SS系列32Pin极细同轴线束，官方规格为Micro-Coaxial 40AWG、300mm、1-N，线材端配套连接器型号为20373-R32T-06，连接器Pin数与间距为32PIN、0.4MM。对于NVIDIA Jetson相机模组及AI视觉设备而言，极细同轴线束能够以小型化、高密度的连接方式满足高速摄像头内部连接需求；而在实际替代应用中，则应进一步验证连接器匹配、线位定义、线材阻抗、信号完整性以及机械装配等关键指标。

我司可提供I-PEX 82888-100B-02-D兼容替代线束方案，为Jetson相机模组、AI视觉设备、工业相机及高速数据设备提供专业的极细同轴线束兼容制造服务。

我是【世贸电子产品网】，可根据需求提供高速极细同轴线束的结构优化与信号一致性评估服务和产品解决方案，更多信息欢迎联系：王先生 18013280587（微信同号）。
