I-PEX 82442-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、面向高速视觉与AI设备的小型化连接需求，极细同轴线束成为NVIDIA Jetson摄像头模组的重要连接方案

随着人工智能边缘计算、机器视觉、机器人以及智能终端设备快速发展，摄像头模组对于高速数据传输、信号完整性、空间布局以及抗电磁干扰能力提出了更高要求。以 NVIDIA Jetson 平台为代表的AI视觉计算设备，通常需要连接高分辨率摄像头模组，实现实时图像采集、视觉识别、深度学习推理等功能，因此摄像头与主控板之间的连接线束不仅需要满足高速差分信号传输需求，同时还需要具备轻薄、柔韧、小型化等特点。

极细同轴线（Micro-Coaxial Cable Harness）由于采用独立屏蔽结构，可以有效降低高速信号传输过程中的串扰和电磁干扰，同时具备线径小、弯折性能好、空间占用低等优势，因此被广泛应用于 NVIDIA Jetson 摄像头模组、工业相机、AI视觉设备、机器人视觉系统以及高速显示设备内部连接。尤其是在紧凑型AI设备中，主板空间有限，普通排线难以兼顾高速传输和EMI性能，而极细同轴线束能够在有限空间内实现稳定的数据传输，是高速摄像头模组连接的重要解决方案。

针对高速视觉应用场景，我司可提供与 I-PEX CABLINE®-SS 系列匹配的极细同轴线束替代产品方案，其中包括兼容替代型号：I-PEX 82442-100B-02-D 极细同轴线束兼容替代方案，满足客户在AI视觉设备、NVIDIA Jetson摄像头模组及高速数据连接应用中的国产化替代需求。

二、I-PEX CABLINE-SS 32Pin极细同轴线束产品解析，精准匹配工程应用需求

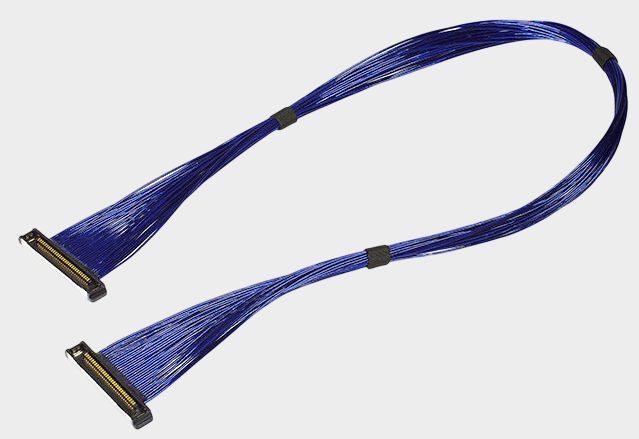

根据 I-PEX 官方产品资料，I-PEX 82442-100B-02-D 属于 CABLINE®-SS 系列 32Pin Micro-Coaxial Harness 产品，该型号采用 0.4mm Pitch CABLINE-SS连接器平台，配套极细同轴线材结构，适用于高速信号传输及空间受限设备内部连接。

该款极细同轴线束的核心产品信息为：产品料号/型号为 I-PEX 82442-100B-02-D；连接器系列为 I-PEX CABLINE®-SS；Pin数量为 32 Pin；线材类型为 Micro-Coaxial Cable（极细同轴线）；线束长度为 100mm；线位定义为 1--N；线材端使用的连接器型号为 20373-R32T-06。其中，CABLINE-SS采用0.4mm超细间距、垂直直角型结构以及水平出线设计，并采用I-PEX W-Point双触点接触结构，有利于提高连接过程中的接触稳定性。

从工程设计角度来看，该32Pin极细同轴线束方案兼顾高速传输、小型化结构以及可靠连接性能，可满足摄像头模组、高速显示模组以及AI计算设备内部高速信号互联需求。对于需要替代原厂线束的客户，选型时应重点确认连接器型号、Pin数、线束长度、线位定义、线材规格以及设备内部空间尺寸，从而保证替代产品在机械、电气及装配层面的兼容性。

三、选型和兼容与替代方案参考及建议

在高速设备线束选型过程中，工程师通常重点关注连接器匹配、Pin数定义、线序一致性、信号完整性以及机械尺寸兼容性；采购人员则更加关注供应稳定性、交付周期、成本控制以及国产替代能力。针对 I-PEX CABLINE-SS 32Pin系列应用，在进行替代开发时，需要重点确认原产品的连接器型号、线束长度、线材规格以及线位定义。

对于本型号产品，替代方案建议优先围绕以下关键参数进行确认：**极细同轴线束产品料号/型号为 I-PEX 82442-100B-02-D；线材端使用的连接器型号为 20373-R32T-06；线位定义为 1--N；产品为32Pin CABLINE-SS极细同轴线束。**在机械兼容方面，需要确保替代线束保持CABLINE-SS 32Pin接口尺寸、插拔方向以及出线方式一致；在电气性能方面，需要关注极细同轴线的阻抗控制、高速差分信号传输能力以及屏蔽性能；在线束制造方面，则需要重点控制端子连接、组装精度、线序以及成品电气测试。

对于工程师而言，如果原设备已经采用 I-PEX CABLINE-SS 32Pin连接方案，可优先按照原连接器型号和原线束结构进行兼容性验证，再根据实际线长、布线空间及信号要求确定替代线材方案。对于采购人员而言，在进行国产替代供应商评估时，除了比较价格，更应关注供应商的极细同轴线加工能力、连接器组装能力、批量一致性、交付能力以及后续定制开发能力。我司可提供：I-PEX 82442-100B-02-D 兼容替代线束方案，可根据客户实际应用需求进行极细同轴线束开发制造，为 NVIDIA Jetson 摄像头模组、AI视觉终端、高速工业相机以及其他高速数据连接设备提供替代方案参考。

四、专业极细同轴线束制造能力，助力AI视觉设备实现稳定连接与国产替代

随着AI技术不断向边缘端发展，NVIDIA Jetson平台以及相关视觉设备对于高速摄像头连接方案的需求持续增长。极细同轴线束凭借其小型化、柔性以及适合高速信号连接的特点，能够更好地适应摄像头模组与主控设备之间空间紧凑、布线复杂的应用环境。对于需要同时兼顾高速信号传输、设备小型化和内部布线灵活性的AI视觉设备而言，极细同轴线束具有较高的应用价值。

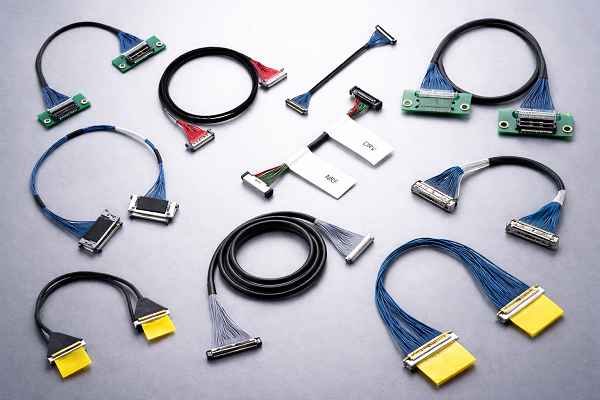

我司专注于极细同轴线束研发与制造，可提供包括 CABLINE-SS 系列在内的多规格 Micro-Coaxial Harness 兼容替代产品。围绕 I-PEX 82442-100B-02-D 产品应用需求，我司能够围绕线材、连接器、线序、长度及结构要求提供相应的线束制造与兼容替代服务，帮助客户降低单一供应来源带来的采购风险，提高产品供应链稳定性及国产替代能力。

通过严格的品质管控和工程经验积累，我司致力于为AI设备、机器视觉、智能终端、高速显示以及其他空间受限型电子设备客户提供高可靠、高性能、可持续供应的极细同轴线束产品。

五、总结

I-PEX 82442-100B-02-D 32Pin极细同轴线束是一款面向高速信号连接及小型化设备应用的Micro-Coaxial Harness产品，其配套线材端连接器型号为20373-R32T-06，线位定义为1--N。

针对NVIDIA Jetson摄像头模组及AI视觉设备对高速、小型化、可靠连接方案的需求，我司可提供 I-PEX 82442-100B-02-D 兼容替代线束方案，并可根据客户实际产品结构及应用要求进行相应的极细同轴线束制造与替代开发，帮助客户降低采购风险、提升供应链稳定性，为AI视觉及高速电子设备提供可靠的线束连接解决方案。
