I-PEX 82887-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、为什么高频信号特别容易出现反射问题

在高速电子设备内部，信号频率越高，传输链路中的阻抗变化就越容易影响信号完整性。当高速信号从PCB进入连接器，再由连接器进入极细同轴线时，如果不同位置的阻抗存在明显差异，就可能产生信号反射，进一步表现为波形畸变、串扰、插入损耗增加以及接收端信号质量下降。因此，极细同轴线的价值并不仅仅是“线径更细”，而是在有限空间内通过同轴结构为高速信号提供相对稳定的传输环境。CABLINE-SS系列资料显示，其高速性能测试采用Micro-Coaxial Cable，测试条件包含AWG40、45Ω阻抗及100MM线长，并给出了最高16Gbps/Lane的高速传输性能参考。

二、I-PEX 82887-100B-02-D产品结构及关键参数

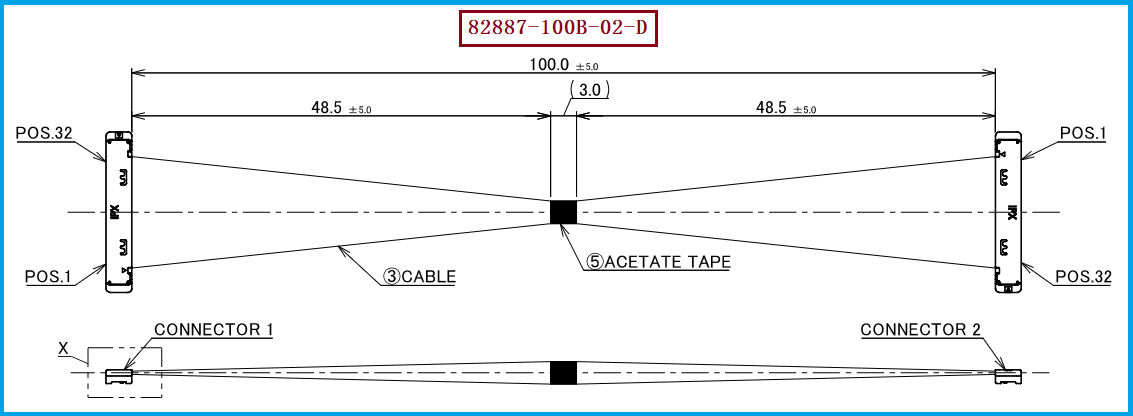

本款极细同轴线束型号为I-PEX 82887-100B-02-D，对应CABLINE-SS 32Pin Harness 82887，标准线长为100MM，属于1-N线位结构，采用Micro-Coaxial Cable。与其配套使用的线材端连接器型号为20373-R32T-06，该型号属于CABLINE-SS 32Pin Plug Housing，资料显示其重量为68.97mg；同系列32Pin还包括20380-R32T-06 Plug Cable Assembly及20374-R32E-31 Receptacle。 CABLINE-SS采用0.4MM Contact Pitch、Vertical Right Angle结构，结合高度为1.65±0.20MM，连接器深度为3.0MM，这种高密度结构适合空间受限的电子设备内部连接。 对工程师而言，82887需要重点关注32Pin、100MM、1-N以及连接器型号之间的对应关系；对采购人员而言，则应避免只根据“32Pin”进行替代判断。

三、极细同轴线是如何降低高频信号反射影响的

极细同轴线在高频传输中的核心优势之一，就是通过较稳定的同轴传输结构控制信号阻抗，使信号在导体、绝缘介质及屏蔽结构形成的传输环境中保持相对连续。当线材本身的阻抗与连接器、PCB等其他传输环节匹配程度较高时，可以减少阻抗突变带来的反射影响。CABLINE-SS资料中的高速测试条件采用AWG40 Micro-Coaxial Cable、45Ω阻抗及100MM线长，并列出了V-by-One US 16Gbps/Lane、HDMI 2.1 12Gbps/Lane、USB 3.2 Gen2 10Gbps/Lane等高速应用参考。需要注意，这些属于系列产品的测试及应用参考，并不意味着82887-100B-02-D在任何设备中都可以直接达到相应速率，实际结果仍需结合线材、连接器、PCB及整机信号完整性进行验证。 我们公司可提供：I-PEX 82887-100B-02-D兼容替代线束方案，可围绕100MM长度、32Pin结构、1-N线位及20373-R32T-06连接器进行兼容开发与制造。

四、选型和兼容与替代方案参考及建议

对于I-PEX 82887-100B-02-D的替代选型，建议工程师和采购人员按照连接器型号、Pin数、线长、线位、线材规格及高速电气性能进行整体确认。特别需要注意的是，CABLINE-SS 32Pin系列同时存在不同长度和不同线位结构，例如官方样品评估线束采用AWG40 Micro-Coaxial Cable，并提供100MM、200MM、300MM以及1-N线位的规格。 因此，32Pin并不能作为唯一的替代依据；即使两个产品外观和Pin数相同，只要线长、线位或者连接器规格存在差异，也可能导致实际装配或信号传输不匹配。对于采购端，建议在导入替代供应商时先进行样品确认，再根据实际设备进行插拔可靠性、尺寸配合、高速信号及批量一致性验证。我们公司可提供I-PEX 82887-100B-02-D兼容替代线束方案，并可根据客户图纸、样品及具体应用需求进行打样和批量制造。

五、总结：阻抗连续性是高频极细同轴线的重要技术基础

高频信号反射并不是单纯依靠“线材越细”就能够解决，而需要从线材结构、特性阻抗、连接器端接以及PCB传输链路等多个环节进行控制。I-PEX 82887-100B-02-D属于CABLINE-SS 32Pin极细同轴线束方案，标准配置为100MM长度、1-N线位，并配套20373-R32T-06连接器；CABLINE-SS系列的高速测试资料则采用AWG40 Micro-Coaxial Cable及45Ω阻抗作为测试条件。 对工程师而言，选择极细同轴线时需要重点关注阻抗连续性和整个高速信号链路的匹配；对于采购人员而言，则应将结构兼容与电气性能同时纳入替代供应商评估。

总结性概括：极细同轴线通过稳定的同轴传输结构、合理的阻抗设计以及匹配的连接器端接，为高频信号提供更加可控的传输路径。针对I-PEX 82887-100B-02-D，我们公司可提供兼容替代线束方案，围绕32Pin、100MM、1-N及20373-R32T-06等关键参数进行产品开发和制造，为工程师提供替代验证方案，也为采购人员提供国产替代、第二供应商及批量供货选择。

我是【世贸电子产品网】，长期深耕高速传输极细同轴线束与精密连接器生产开发，可提供稳定可靠的替代方案支持，详情可联系：王先生 18013280587（微信同号）。
