I-PEX 83018-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、从高速模组到小型化设备，为什么越来越离不开极细同轴线

随着显示模组、摄像头模组、AI视觉设备、笔记本电脑、平板电脑以及其他紧凑型电子设备不断向轻薄化和高性能方向发展，模组内部需要同时解决高速信号、多通道连接和有限空间布线的问题。传统线材在高密度布线环境下容易受到空间、弯折半径以及信号干扰等因素限制，而Micro-Coaxial Cable能够在较小的线径内形成完整的同轴传输结构，因此逐渐成为高速模组内部连接的重要线束方案。I-PEX CABLINE-SS系列本身就是面向高速、高密度、小型化连接的极细同轴线连接方案，采用0.4MM Contact Pitch，并覆盖多种Pin数和Micro-Coaxial Cable规格。相关资料显示，该系列应用方向包括笔记本电脑、平板电脑、VR/AR设备、高速显示模组、摄像头模组、工业设备及AI设备内部高速连接等。

二、I-PEX 83018-100B-01-D为什么适合模组内部高密度连接

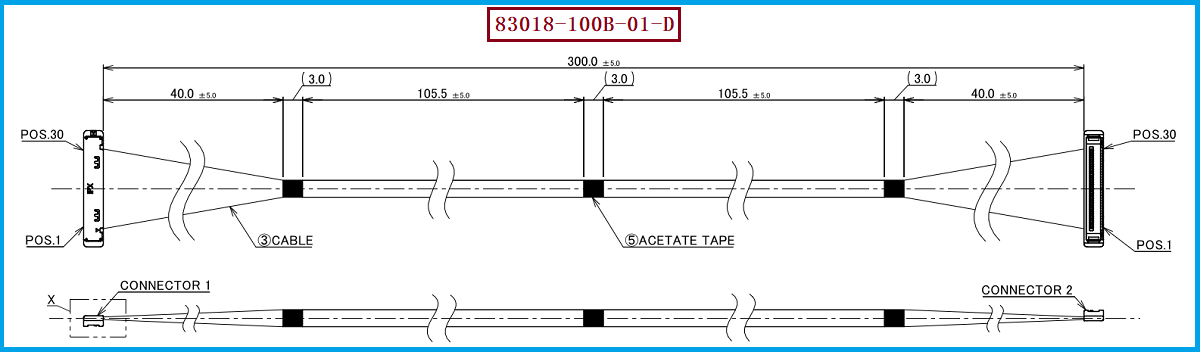

本次产品对应的极细同轴线束型号为I-PEX 83018-100B-01-D，属于CABLINE-SS 30Pin Harness系列，对应83018型号，产品长度为300MM，采用1-1线位定义，并配套40AWG Micro-Coaxial Cable。其线材端使用的连接器型号为20373-R30T-06，该型号属于CABLINE-SS 30Pin Plug Housing，资料中对应重量为64.4mg；同系列30Pin还对应20380-R30T-06 Plug Cable Assembly以及20374-R30E-31 Receptacle。 对于模组厂而言，这类产品的价值在于通过30Pin高密度连接结构和极细同轴线材，将多通道信号集中布置在有限空间中，同时降低线束对模组内部空间的占用。对于工程师来说，设计时需要同时关注连接器高度、线材走向、弯折空间、线序和高速信号性能；对于采购人员而言，则需要把连接器型号、线材AWG、线长及线位作为完整的替代判定条件，而不能只确认Pin数量。

三、极细同轴线为什么会成为模组厂的常用配置

模组产品的一个明显特点，就是空间越来越紧凑，但需要传输的信号越来越多。以显示模组或高速摄像头模组为例，内部可能同时存在高速数据、时钟及其他控制信号，如果采用体积较大的传统线束，不仅增加布线空间，还可能影响模组结构设计。极细同轴线则可以通过高密度连接器与Micro-Coaxial Cable组合，在较小空间内完成多路信号连接。CABLINE-SS资料显示，其系列支持AWG36、AWG38、AWG40及AWG42等Micro-Coaxial Cable规格，官方样品评估线束还覆盖100MM、200MM、300MM长度。 因此，从模组厂的实际制造角度看，极细同轴线并不是单纯因为“线细”才受到重视，而是因为它能够同时满足小型化、高密度、柔性布线以及高速信号连接等多方面需求。我们公司可提供：I-PEX 83018-100B-01-D兼容替代线束方案，可围绕40AWG Micro-Coaxial Cable、30Pin连接结构、300MM长度以及20373-R30T-06连接器进行兼容开发和极细同轴线束制造。

四、选型和兼容与替代方案参考及建议

对于需要替代I-PEX 83018-100B-01-D的工程项目，建议工程师和采购人员按照“型号、连接器、线材、长度、线序”进行完整核对。本型号的核心配置为30Pin、300MM、1-1、40AWG以及20373-R30T-06，其中任意一项发生变化，都可能影响最终的装配或使用效果。尤其需要注意，同样属于CABLINE-SS 30Pin系列的产品也存在不同长度和不同线位定义，资料显示83016、83017、83018属于100MM、200MM、300MM的1-1结构，而其他30Pin型号则可能采用1-N线位，因此不能仅凭“30Pin CABLINE-SS”判断可以直接替换。对于采购端，建议在供应商送样阶段同步确认连接器配合、线序、线长及线材规格，并根据实际应用进行可靠性和高速信号验证。我们公司可提供I-PEX 83018-100B-01-D兼容替代线束方案，支持根据客户图纸、样品和应用需求进行打样、端接、检测及批量生产。

五、总结：极细同轴线正在成为模组连接的重要基础线束

极细同轴线之所以越来越接近模组厂的“标准配置”，核心原因并不是某一个单独参数，而是它能够在有限空间内同时解决高密度连接、线束小型化和高速信号传输等实际问题。I-PEX 83018-100B-01-D采用30Pin、300MM、1-1结构和40AWG Micro-Coaxial Cable，线材端配套20373-R30T-06，属于典型的高密度极细同轴线束方案。对于工程师而言，应重点关注结构空间、连接器匹配、线序及信号完整性；对于采购人员而言，则应重点关注供应商是否能够稳定实现同规格材料、端接工艺和批量一致性。

从模组小型化、高速化的发展趋势来看，极细同轴线的应用价值正在不断提升。针对I-PEX 83018-100B-01-D，我们公司可提供兼容替代线束方案，围绕30Pin、300MM、40AWG、1-1线位及20373-R30T-06等关键参数进行产品开发和制造，可为客户提供工程打样、国产替代、第二供应商导入及批量生产支持。

我是【世贸电子产品网】，在极细同轴线束领域具备成熟的生产和工程研发经验，可协助完成型号匹配与结构替代，咨询请联系：王先生 18013280587（微信同号）。
