I-PEX 83017-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、为什么工程师如此重视极细同轴线的阻抗

对于高速信号线束而言，线材“能不能导通”只是最基础的要求，真正影响高速传输质量的关键因素之一，是传输链路中的阻抗是否能够得到稳定控制。极细同轴线虽然尺寸非常小，但其内部仍然需要通过导体、绝缘介质和屏蔽结构形成相对稳定的信号传输环境。当信号从PCB进入连接器，再进入极细同轴线束时，如果阻抗出现明显变化，就可能产生信号反射、波形畸变以及传输损耗等问题，尤其是在高速数字信号应用中更加明显。因此，对于工程师而言，选择极细同轴线不能只关注线径和价格，还需要关注线材结构、特性阻抗、连接器端接以及整个高速信号链路之间的匹配。I-PEX官方CABLINE-SS资料显示，该系列面向高速数据传输应用，并列出了USB 3.2 Gen 2、HDMI 2.1、V-By-One US等高速标准作为参考应用，同时支持Micro-Coaxial Cable。

二、I-PEX 83017-100B-01-D的产品结构与关键参数

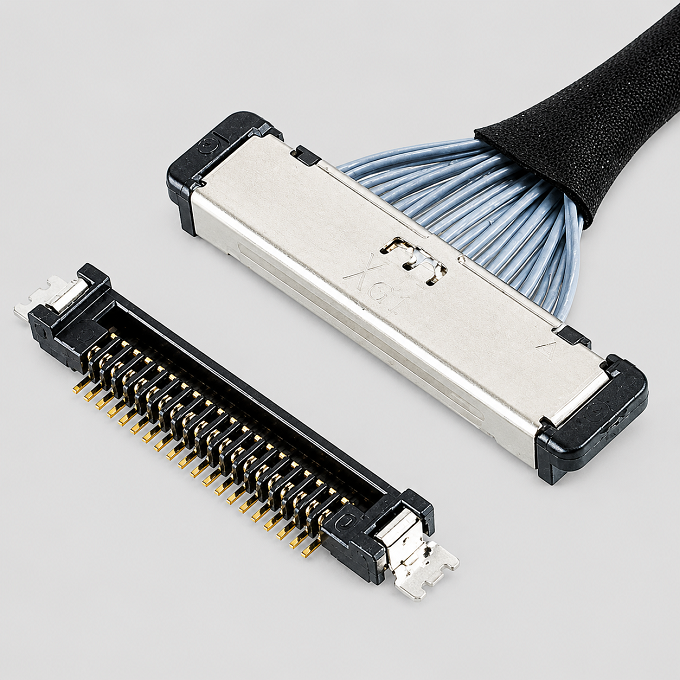

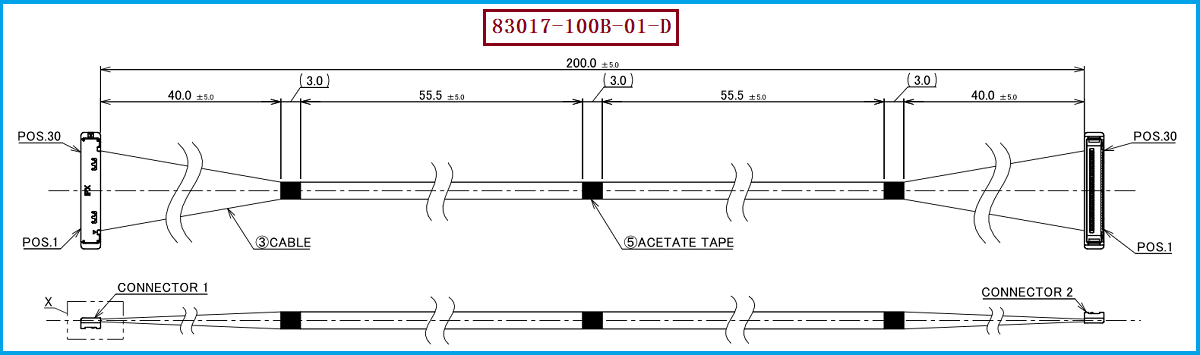

I-PEX 83017-100B-01-D属于CABLINE-SS系列30Pin极细同轴线束，本型号对应的产品图纸为83017C0。根据I-PEX官方标准Harness资料，该型号采用40AWG Micro-Coaxial Cable，线长200MM，线位定义为1-1；线材端使用的连接器型号为20373-R30T-06。该连接器属于CABLINE-SS 30Pin Plug Housing，I-PEX官方资料明确显示20373-R30T-06可适配40AWG、36AWG Micro-Coaxial Cable，因此本产品采用40AWG线材与连接器形成对应的极细同轴线束方案。CABLINE-SS采用0.4MM Pitch的高密度连接结构，30Pin规格能够在较小的空间内实现多通道信号连接。对于工程师而言，这种设计能够兼顾设备内部的空间利用率与高速信号连接需求；对于采购人员而言，则需要同时核对产品料号、Pin数、线长、线序、线材AWG及连接器型号，不能仅凭连接器外形进行替代。

三、阻抗控制为什么直接关系到高速信号质量

极细同轴线的阻抗控制，本质上是为了让高速信号在不同连接环节之间尽可能保持连续、稳定的传输条件。I-PEX CABLINE-SS资料中针对不同Micro-Coaxial Cable规格给出了相应的阻抗条件，其中资料明确列出45Ω及50Ω的Micro-Coaxial Cable应用条件，并指出40AWG及更细规格与具体阻抗结构有关。因此，在实际项目中不能简单认为“40AWG就是某一个固定阻抗”，而应该根据实际线材型号和供应商规格书确认。对于高速应用而言，线材长度、导体结构、介质材料、屏蔽结构以及连接器端接工艺都会影响最终的信号表现。如果替代线束虽然能够机械连接，但阻抗结构与原方案存在明显差异，仍然可能造成高速信号性能下降。我们公司可提供：I-PEX 83017-100B-01-D兼容替代线束方案，可围绕原产品的40AWG Micro-Coaxial Cable、200MM长度、30Pin结构及20373-R30T-06连接器进行兼容开发和制造，并根据客户实际应用需求进行样品验证。

四、选型和兼容与替代方案参考及建议

针对I-PEX 83017-100B-01-D进行国产替代或第二供应商导入时，建议工程师与采购人员按照“连接器＋线材＋线长＋线序＋电气性能”的整体方案进行确认。机械结构方面需要确认30Pin、0.4MM Pitch以及连接器配合尺寸；线材方面需要确认40AWG Micro-Coaxial Cable及实际阻抗要求；产品结构方面需要确认200MM长度和1-1线位定义；连接器方面需要确认20373-R30T-06。尤其需要注意的是，I-PEX CABLINE-SS同系列存在不同Pin数、不同线长以及不同线位定义的产品，例如官方标准Harness资料中同时存在20Pin、30Pin、40Pin等规格，因此不能因为连接器系列相同就直接判断可以替换。对于采购端，建议在供应商打样阶段就明确原型号、线材规格、阻抗要求及线序，并通过实际设备进行高速信号验证。我们公司可提供I-PEX 83017-100B-01-D兼容替代线束方案，可根据客户图纸、样品及应用要求进行极细同轴线束打样、端接、检测及批量生产。

五、总结：阻抗稳定，是极细同轴线实现高速传输的重要基础

极细同轴线的技术价值并不只是“线径很细”，对于高速信号应用而言，更重要的是能够在有限空间内形成相对可控的信号传输结构。I-PEX 83017-100B-01-D采用30Pin、200MM、1-1线位以及40AWG Micro-Coaxial Cable，线材端配套20373-R30T-06连接器，并采用CABLINE-SS系列0.4MM Pitch高密度连接方案。对于工程师而言，阻抗控制需要贯穿线材、端接、连接器及PCB整个信号链路；对于采购人员而言，则应将阻抗、电气性能与机械兼容性一起纳入替代供应商的评估范围，而不能仅以“尺寸一致”或“可以插接”作为判断标准。

极细同轴线越趋向高速、小型化应用，阻抗控制的重要性就越突出。针对I-PEX 83017-100B-01-D，我们公司可提供兼容替代线束方案，围绕40AWG、30Pin、200MM、1-1及20373-R30T-06等关键参数进行产品开发和制造，为工程师提供替代验证方案，也为采购人员提供国产替代、第二供应商及批量采购方案。
