I-PEX 83016-100B-01-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

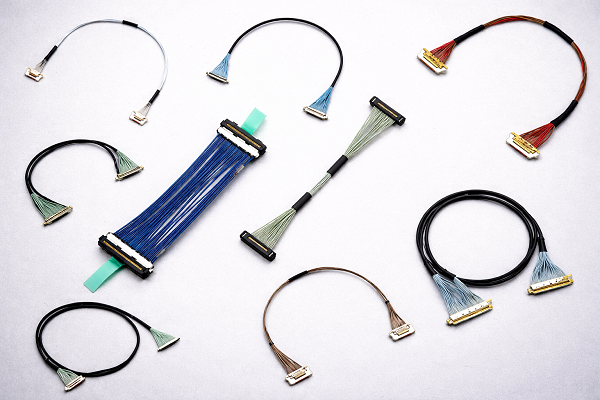

一、极细同轴线为什么能做到这么细

对于工程师来说，“极细同轴线到底细到什么程度”不能只看一个线径数字，而要从线规、同轴结构以及连接器密度综合判断。以本次产品为例，I-PEX 83016-100B-01-D属于CABLINE-SS系列30Pin Micro-Coaxial Cable Harness，官方产品矩阵明确对应“30Pin、40AWG、100MM、1-1”结构。40AWG已经属于非常细的线材规格，而这类Micro-Coaxial Cable并不是简单地将普通电线缩小，而是在极小尺寸内保持同轴信号传输结构，因此能够兼顾小型化布线与高速信号连接。对于采购人员而言，40AWG也是识别这类极细同轴线的重要规格，但实际采购时仍应以具体线材规格及图纸作为最终依据。I-PEX官方资料显示，CABLINE-SS支持AWG36、AWG38、AWG40和AWG42等Micro-Coaxial Cable规格。

二、30PIN与0.4MM间距，让有限空间实现高密度连接

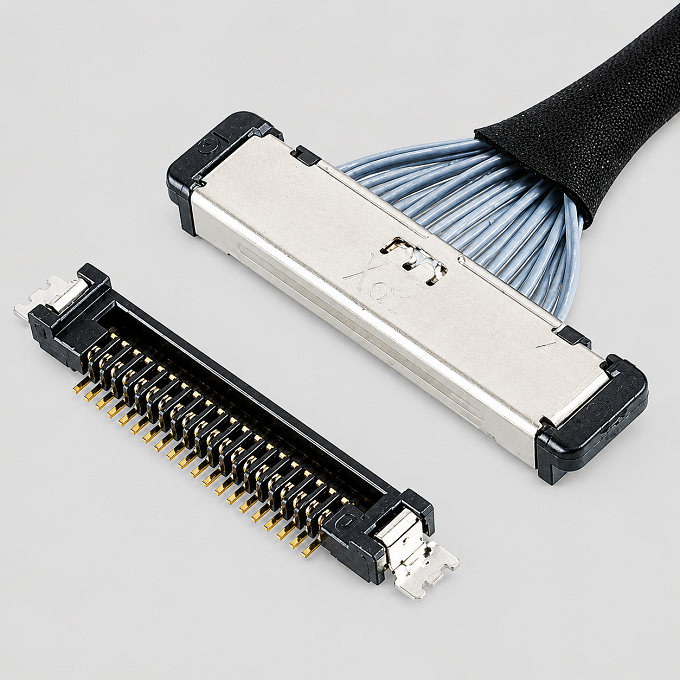

I-PEX 83016-100B-01-D的另一项核心特点，是采用30Pin CABLINE-SS连接结构，配套线材端连接器型号为20373-R30T-06，连接器Contact Pitch为0.4MM。对于笔记本电脑、平板电脑、显示设备、工业设备等内部空间有限的产品来说，连接器的Pin数量和间距直接影响PCB及线束的布置空间。CABLINE-SS采用Vertical、Right Angle配合方向，官方资料给出的Mated Height为1.65 ± 0.2MM、Depth为3MM，可在较小空间内完成多通道连接。对于工程师来说，30Pin并不只是代表“信号数量多”，还意味着端接、线序、连接器配合以及高速信号完整性都需要同步控制；对于采购人员来说，替代产品不能只确认“30Pin”，还需要确认0.4MM间距、连接器型号以及原线束的实际结构。

三、线材越细并不意味着高速性能越差

极细同轴线的价值并不是单纯追求“越细越好”，而是在有限的线径和空间内实现可控的高速信号传输。CABLINE-SS官方资料将其定位于High-data-rate transfer应用，并列出V-By-One US 16Gbps/lane、HDMI 2.1 12Gbps/lane、USB 3.2 Gen 2 10Gbps/lane、HDMI 2.0 6Gbps/lane以及eDP HBR2 5.4Gbps/lane等参考应用。不过，这些属于CABLINE-SS系列的应用参考，并不能直接理解为I-PEX 83016-100B-01-D在任何设备中都能够达到对应速率。实际高速性能仍需要结合线材结构、特性阻抗、长度、连接器、PCB走线以及整机Signal Integrity进行验证。因此，对于工程师而言，极细同轴线的真正价值是将高密度、小型化与高速信号传输需求结合起来；对于采购人员而言，则应重点确认供应商是否能够稳定控制40AWG线材、连接器端接以及批量一致性。我们公司可提供：I-PEX 83016-100B-01-D兼容替代线束方案，可根据客户产品要求进行样品开发、端接制造及兼容验证。

四、选型和兼容与替代方案参考及建议

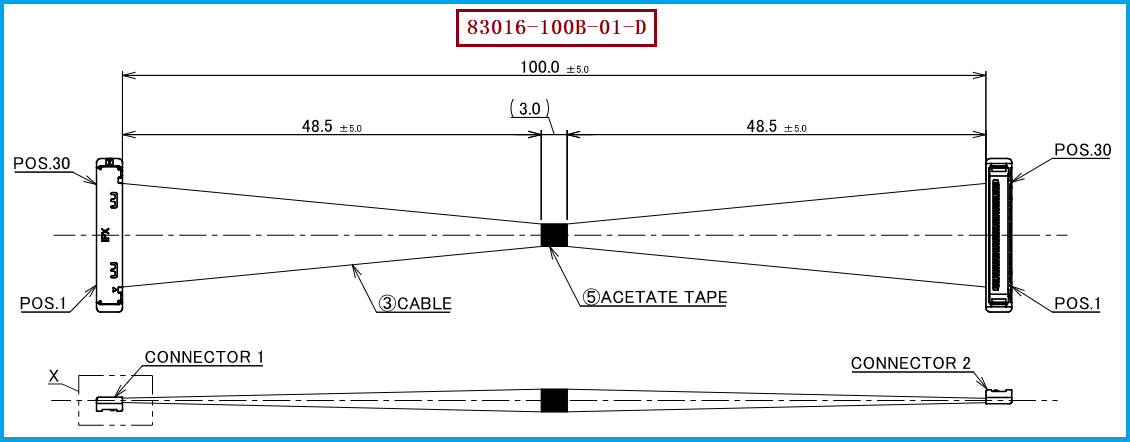

针对I-PEX 83016-100B-01-D进行国产替代或第二供应商导入时，建议工程师和采购人员将“产品型号、Pin数量、线长、线位、线材、连接器”作为一个完整组合进行确认。本型号对应30Pin、100MM、1-1、40AWG Micro-Coaxial Cable，线材端连接器为20373-R30T-06；其中“1-1”线位定义尤其需要注意，因为I-PEX官方同系列同时存在30Pin、100MM的1-N型号82885-100B-02-D，两者虽然Pin数量和长度相同，但线位结构不同，不能仅凭外观或连接器型号判断是否可以直接替换。与此同时，CABLINE-SS官方产品矩阵还包含30Pin、200MM的83017-100B-01-D以及30Pin、300MM的83018-100B-01-D，因此替代时必须严格核对线长。我们公司可提供I-PEX 83016-100B-01-D兼容替代线束方案，并可根据客户图纸、样品及实际应用要求，对线材规格、连接器端接、线序和长度进行匹配，为工程验证、国产替代及批量采购提供线束制造支持。

五、总结：极细同轴线的“细”，来自结构与制造能力

所谓极细同轴线，并不是简单把普通电线做得更细，而是在非常有限的尺寸内完成导体、绝缘及同轴结构的合理组合，同时还要满足连接器端接和高速信号传输要求。I-PEX 83016-100B-01-D的典型特征可以概括为：30Pin、100MM、1-1、40AWG Micro-Coaxial Cable，以及20373-R30T-06线材端连接器和0.4MM Contact Pitch。对于工程师来说，需要重点关注线材结构、线序、连接器配合和高速信号完整性；对于采购人员来说，则需要重点确认型号一致性、供应商制造能力、样品验证以及批量一致性。

极细同轴线真正的技术价值，在于用更小的空间完成更多、更高速、更稳定的信号连接。针对I-PEX 83016-100B-01-D，我们公司可提供兼容替代线束方案，围绕30Pin、100MM、1-1、40AWG以及20373-R30T-06等关键规格进行开发和制造，适用于工程打样、国产替代、第二供应商导入及批量生产。
