I-PEX 82886-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、USB 3.2高速传输，对线束提出了什么要求

随着笔记本电脑、平板电脑、显示设备、工业设备等电子产品不断向小型化发展，设备内部高速信号连接不仅要求传输速率高，还要求线束占用空间小、信号干扰低并具备稳定的连接性能。USB 3.2作为高速数据传输接口，对信号完整性提出了更高要求，尤其是在较高传输速率下，线材的阻抗控制、信号损耗、串扰以及连接器端接质量都会影响最终传输效果。极细同轴线采用同轴结构，将信号导体与屏蔽结构结合在较小的线径范围内，在有限空间内能够实现高密度高速信号布线，因此成为许多小型化电子设备内部高速连接的一种重要线束方案。对于工程师而言，不能简单理解为“USB 3.2一定必须使用极细同轴线”，而应该根据具体接口、传输速率、线长和整机Signal Integrity要求进行设计验证；对于采购人员而言，则应重点确认替代线束是否真正满足原设计的结构尺寸和电气性能要求。

二、I-PEX 82886-100B-02-D：30Pin、300MM与1-N结构

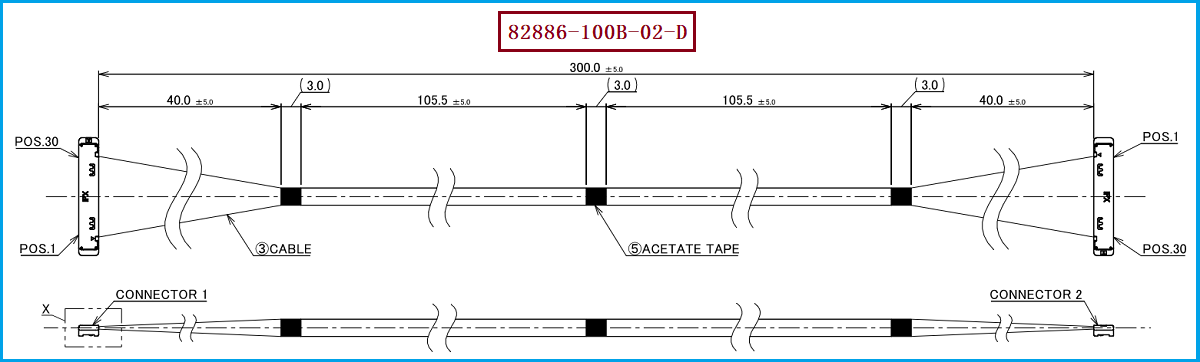

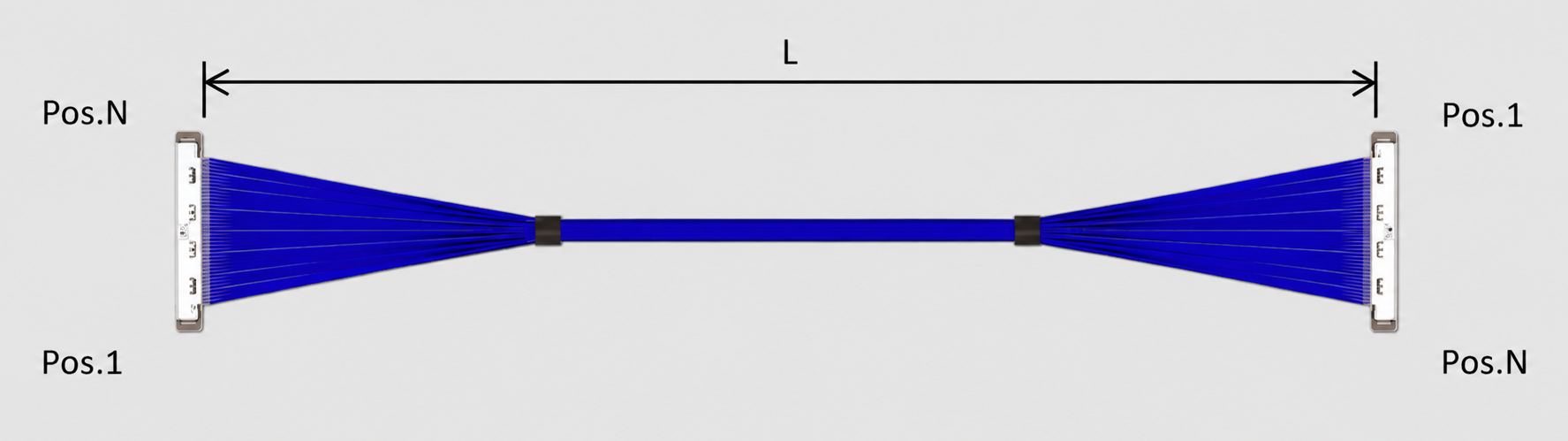

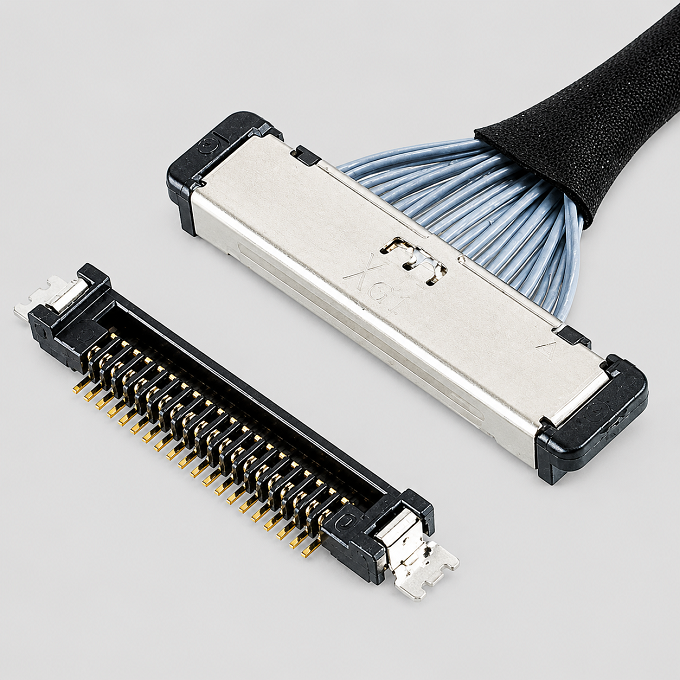

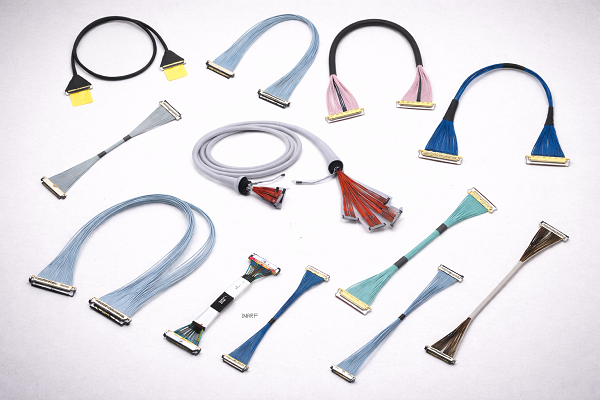

I-PEX 82886-100B-02-D属于CABLINE-SS系列30Pin极细同轴线束，对应产品图纸编号82886C，线束长度为300MM，线位定义为1-N，采用Micro-Coaxial Cable结构，官方产品资料将该型号归入40AWG Micro-Coaxial Cable Harness产品范围。此款极细同轴线束上使用的线材端连接器型号为20373-R30T-06，属于CABLINE-SS 30Pin Plug Housing。CABLINE-SS采用0.4MM Contact Pitch的高密度连接结构，适用于设备内部空间较为紧凑的高速信号连接场景。对于工程师来说，82886-100B-02-D的选型重点并不只是“30Pin”，而是要同时确认30Pin、300MM、1-N、40AWG以及20373-R30T-06等关键参数；尤其是1-N线位定义，在进行替代生产时需要严格按照原产品Pin Assignment进行确认，不能因为Pin数量一致就直接采用其他线序产品。

三、为什么极细同轴线能够用于USB 3.2高速应用

USB 3.2高速信号传输过程中，随着信号速率提高，普通导线容易受到阻抗变化、外部电磁干扰、相邻信号串扰以及线材损耗等因素影响。极细同轴线通过内部导体、绝缘介质及屏蔽结构形成相对完整的信号传输通道，有利于对高速信号进行控制，同时40AWG等极细规格又能够减少线束在设备内部所占用的空间。I-PEX官方CABLINE-SS产品资料将该系列列入USB 3.2 Gen 2等高速应用范围，并给出了USB 3.2 Gen 2 10Gbps/Lane的应用参考。不过，工程师需要注意，10Gbps/Lane属于接口及连接器系列的应用参考，并不意味着任何采用82886-100B-02-D的设备都能够直接保证达到这一传输速率，最终性能仍然取决于线材、连接器、PCB走线、芯片及整机信号链路。因此，在实际项目中，应通过阻抗、插入损耗、回波损耗、串扰及系统级高速信号测试进行验证。我们公司可提供：I-PEX 82886-100B-02-D兼容替代线束方案，可围绕原产品的30Pin、300MM、1-N结构以及20373-R30T-06连接器进行兼容开发和极细同轴线束制造。

四、选型和兼容与替代方案参考及建议

对于需要替代I-PEX 82886-100B-02-D的工程项目，建议工程师和采购人员首先按照原型号进行逐项核对，而不是只看连接器能否正常插拔。机械方面需要确认30Pin、0.4MM Pitch、300MM线长、连接器配合尺寸及端部结构；线材方面需要确认Micro-Coaxial Cable、40AWG及实际阻抗要求；电气方面则需要结合USB 3.2实际应用进行高速信号完整性验证；线序方面尤其要确认1-N定义是否与原设备完全一致。对于采购人员而言，在寻找国产替代或第二供应商时，可以要求供应商按照原型号进行样品打样，并通过实际设备验证后再进入批量采购。我们公司可提供I-PEX 82886-100B-02-D兼容替代线束方案，可根据客户图纸、样品及实际应用要求进行极细同轴线束的打样、端接、测试及批量生产，帮助客户降低单一供应来源带来的采购风险。

五、总结

I-PEX 82886-100B-02-D是一款30Pin、300MM、1-N结构的CABLINE-SS极细同轴线束，线材端使用20373-R30T-06连接器，采用适合高密度设备内部布线的Micro-Coaxial Cable方案。USB 3.2高速应用对信号完整性提出了更高要求，而极细同轴线能够在有限空间内兼顾高速信号传输与高密度布线，因此具有较高的应用价值。但实际能否满足USB 3.2的目标速率，需要结合具体线材、连接器和整机电路进行验证，不能仅凭产品型号直接判断。

从工程设计角度看，极细同轴线的优势不仅是“更细”，更重要的是能够将高速信号传输需求与电子设备内部小型化、高密度布线需求结合起来。针对I-PEX 82886-100B-02-D，我们公司可提供兼容替代线束方案，并围绕30Pin、300MM、1-N及20373-R30T-06等关键参数进行产品开发与制造，为工程师提供替代验证方案，也为采购人员提供国产化、第二供应商及批量采购选择。
