I-PEX 81463-100B-02-D CABLINE®-SS 系列40AWG极细同轴线束替代方案

一、200MM极细同轴线束的结构特点与核心配置

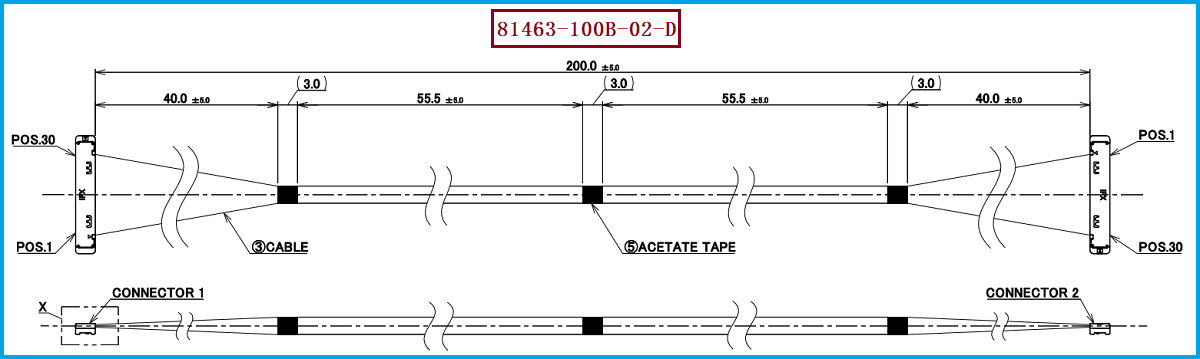

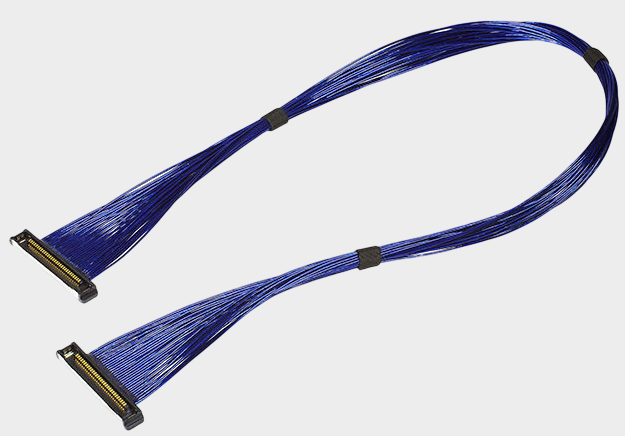

I-PEX 81463-100B-02-D属于CABLINE-SS系列30Pin极细同轴线束，对应图纸编号81463C，标准线束长度为200MM，采用Micro-Coaxial Cable结构，线材规格为40AWG、50Ω，线材颜色为蓝色，线位结构为1-N。该产品线材端使用的连接器型号为20373-R30T-06，属于CABLINE-SS 30Pin Plug Housing。对于工程师而言，这款产品的核心价值在于30Pin高密度连接与极细同轴线材结合，可满足设备内部空间受限情况下的信号连接需求；对于采购人员而言，进行替代选型时不能只确认“30Pin”和“200MM”，还需要同时确认40AWG、50Ω、1-N线位以及20373-R30T-06连接器等关键参数。需要特别说明的是，当前81463C1产品图纸及配套连接器资料没有明确给出线芯具体铜材牌号，因此不能直接将原厂线芯认定为某一种铜材。工程采购时应以具体线材规格书、供应商材料证明及样品检测结果作为最终依据。

二、极细同轴线束线芯常用铜材种类有哪些

从极细同轴线束行业的材料选型角度来看，线芯常见的铜材体系主要包括裸铜、镀锡铜、镀银铜以及铜合金类导体等，不同材料主要围绕导电性能、焊接与端接性能、耐腐蚀能力、机械强度及成本进行取舍。裸铜具有较好的导电能力，适合对电气性能和材料成本较为关注的应用；镀锡铜在线芯表面形成锡层，可以改善抗氧化及端接适应性；镀银铜通常具有较好的导电及高频应用表现，在部分高频、射频或高可靠性场景中具有应用价值；部分铜合金则会更多考虑机械强度、耐疲劳或特殊环境可靠性。对于40AWG这种极细规格而言，材料选择不能脱离整个同轴结构单独判断，因为导体直径非常小，线材最终性能还会受到绝缘介质、屏蔽结构、外护套以及制造工艺的影响。对于I-PEX 81463-100B-02-D而言，现有官方图纸明确的是40AWG、50Ω Micro-Coaxial Cable，但没有明确披露线芯具体采用裸铜、镀锡铜、镀银铜还是某种铜合金，因此在进行兼容替代时，应避免仅凭行业常见材料推断原产品材料。

三、线芯材料如何影响极细同轴线束的实际应用

工程师在选择极细同轴线芯材料时，应把材料与实际应用环境结合起来判断。例如，若重点关注信号传输能力，需要进一步确认导体电阻、同轴结构及阻抗控制；如果设备存在频繁运动或弯折，则除了导体材料，还应关注导体的柔韧性、绞合结构以及整体线材的动态弯折性能；如果设备长期处于较高温度或复杂环境，则需要进一步关注导体表面处理、绝缘材料及整体线缆可靠性。对于采购人员来说，材料替代不能简单理解为“铜就可以”，而应确认替代线材是否能够同时满足40AWG、50Ω、机械尺寸、端接工艺和电气性能。与此同时，20373-R30T-06连接器属于30Pin微型连接器，线材与连接器之间的端接质量同样会影响整条线束的可靠性。因此，在实际替代项目中，建议将线材材料、线材规格、连接器型号及端接工艺作为整体进行验证。我们公司可提供：I-PEX 81463-100B-02-D兼容替代线束方案，可围绕200MM线长、30Pin结构、40AWG Micro-Coaxial Cable以及20373-R30T-06连接器进行样品开发、兼容验证和批量制造。

四、选型和兼容与替代方案参考及建议

针对I-PEX 81463-100B-02-D的选型及替代，建议工程师和采购人员首先锁定30Pin、200MM、1-N、40AWG、50Ω以及20373-R30T-06这些核心条件，然后再对替代线材的线芯材料进行确认。如果客户对导体材料存在明确要求，应要求供应商提供相应的材料规格、导体结构及检测资料，而不是根据“40AWG”直接判断铜材类型。同时，需要确认替代线材能够与20373-R30T-06实现可靠端接，并验证导通、绝缘、阻抗及实际设备高速信号表现。对于国产替代、第二供应商导入或成本优化项目，可以优先采用“原型号规格确认→线材材料确认→连接器匹配→样品试制→整机测试→批量导入”的方式进行。我们公司可提供：I-PEX 81463-100B-02-D兼容替代线束方案，可根据客户图纸、样品及实际应用要求，对200MM极细同轴线束进行定制制造，协助工程师完成兼容验证，并为采购人员提供稳定的批量供应方案。

五、总结：线芯铜材只是极细同轴线束材料体系的一部分

I-PEX 81463-100B-02-D是一款30Pin、200MM、1-N结构的CABLINE-SS极细同轴线束，采用40AWG、50Ω Micro-Coaxial Cable，线材端使用20373-R30T-06连接器。对于“极细同轴线束线芯常用铜材种类有哪些”这一问题，行业中确实存在裸铜、镀锡铜、镀银铜及铜合金等不同材料体系，但具体到本型号产品，现有产品资料并没有明确披露原厂线芯的具体铜材牌号，因此不应未经验证直接认定。对于工程师来说，真正需要关注的是铜材、同轴结构、阻抗、机械性能及端接工艺之间的整体匹配；对于采购人员来说，则需要通过材料规格书、样品及测试数据确认替代产品的实际一致性。

极细同轴线束的线芯铜材会影响导电性、机械可靠性和端接性能，但不能单独决定整条线束的性能。对于I-PEX 81463-100B-02-D这类40AWG、50Ω、200MM极细同轴线束，应将线芯材料与Micro-Coaxial Cable整体结构、20373-R30T-06连接器以及实际应用环境结合起来进行选型和验证。我们公司可提供I-PEX 81463-100B-02-D兼容替代线束方案，满足工程打样、国产替代及批量制造需求。
